一辆2007款进口品牌车，其左侧翼子板上的辅助转向灯无法点亮，其他维修厂多次维修试车均找不到故障原因。叶工接车后试车，接通左转向灯开关，组合仪表上的左转向指示灯（绿色)闪烁得比较快，且组合仪表上提示“左前转向信号灯失灵”；下车检查，发现左侧前照灯中的转向灯能够点亮且闪烁，而左侧翼子板上的辅助转向灯无法点亮。用故障检测仪检测，发现LM中存储有故障代码“009CB8LM短路故障”，且无法清除。

FLIR ONE Pro手机红外热像仪精准检测

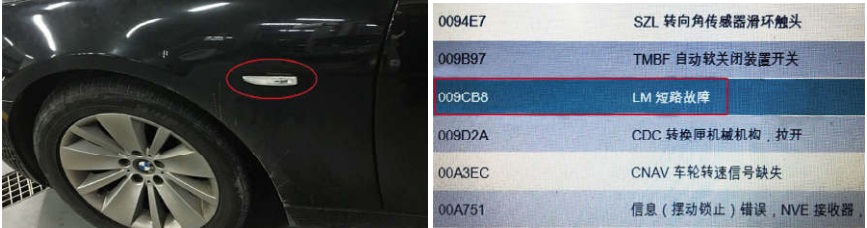

左侧翼子板上的辅助转向灯无法点亮与LM中存储的故障代码

据悉，左侧辅助转向灯灯泡与右侧辅助转向灯灯泡调换过，且更换过LM，因此可以认定该车故障可能是由线路故障引起的。通过对左侧辅助转向灯的外围供电线导电检测，发现其并未对搭铁短路，而至于左侧辅助转向灯的供电线通过LM内部与搭铁导通是否正常，暂时无法确定。

进一步查看维修资料得知，当LM中存储短路类故障，且达到一定次数时，LM将被锁止，此时LM不再向相关灯泡供电。用工程师软件解除LM的锁止状态后试车，发现左侧辅助转向灯的灯泡、供电线、搭铁线及搭铁点均正常，接下来决定从LM入手检查。

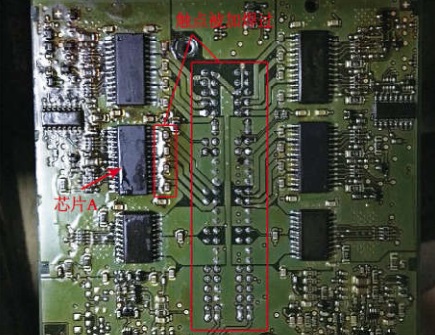

LM电路板上的多个触点被加焊过

拆开LM外壳，发现电路板上的多个触点（芯片触点和导线连接器对应的触点)被加焊过，推断专业汽车电器维修店的维修人员以为电路板上的触点存在虚接故障，于是对多个触点进行了加焊处理。接通左转向灯开关，用手触摸LM电路板上的芯片，发现上图中红色箭头所指芯片（以下简称芯片A)的温度迅速升高，而接通右转向灯开关，各芯片的温度均无明显变化，由此推断芯片A工作异常，可能的故障原因有：芯片A内部短路；LM外围线路短路，以致流经芯片A的电流过大。

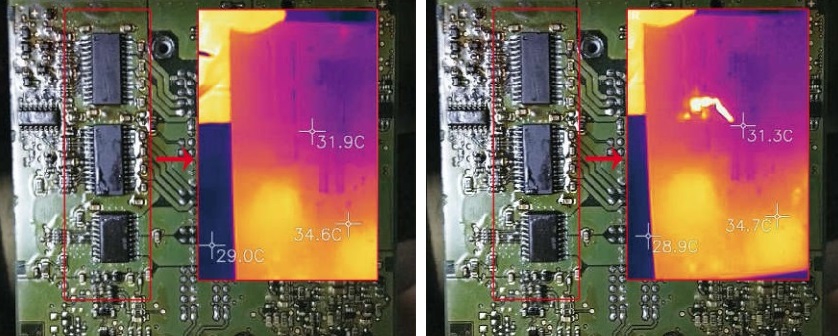

未接通左转向灯开关时芯片A的温度&接通左转向灯开关时芯片A的温度

用FLIR红外热像仪测量芯片A的温度可知，芯片A温度异常升高是由流经芯片A的电流过大引起的，且大电流对应LM端子68。LM在检测到左侧前照灯中的外转向灯的电流过大时，出于对电路的保护，不再持续输出供电，而是以占空比的形式输出供电，且占空比越来越小，这与故障时左侧辅助转向灯的供电方式一致。后经过调查得知，该车前照灯内的线路容易老化，由此推断该车故障是由左侧前照灯内部线路短路引起的。

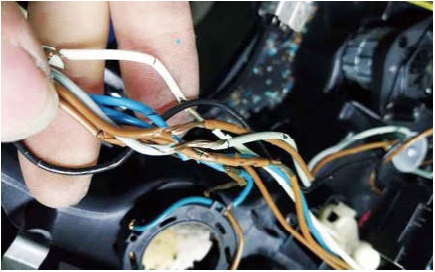

前照灯内的线路老化

将左侧前照灯送至专业的维修店维修后装复试车，转向灯均工作正常，故障排除。对于维修各种车型的维修厂来说，想对每种车型的配置细节都很了解有点不太现实，但只要有清晰的诊断思路，不管手里握的是哪条藤，一样能顺利摸到瓜。搭配合适的诊断工具，比如这次的FLIR ONE Pro手机红外热像仪，扫描一下就发现了线路问题，大大提高了诊断效率，非常实用！

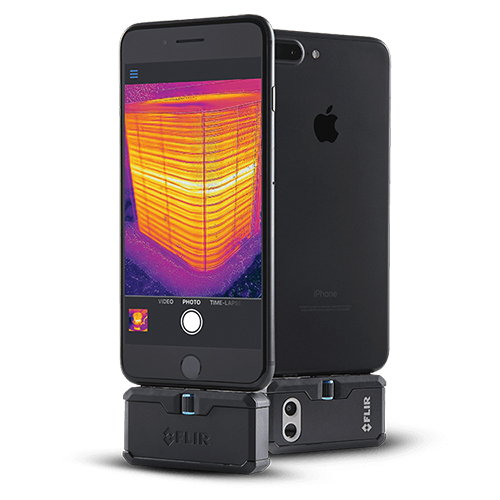

FLIR ONE Pro手机红外热像仪小巧轻便，配合智能手机即插即用，非常方便！它能够测量介于-20°至400°C之间的温度，热灵敏度可检测到70mk的温差，支持很多3个点温仪和很多6个温度感兴趣区域，它已经协助叶工发现很多次难以攻克的汽修问题，NO拆卸！只需两步，FLIR ONE Pro高效排查汽车发动机冷却液故障。

FLIR ONE Pro的热分辨率高达19200，其采用VividIR™图像处理技术，使您能够看到更多重要细节，因此可广泛应用在我们的日常工作生活中，比如检查电气面板、查找暖通空调故障、检测房屋水损问题等。
