美能达CM-36dG/36dGV/36d分光测色计
美能达CM-36dG/36dGV/36d分光测色计。CM-36dG、CM-36dGV和CM-36d是台式分光光度计CM-3600A和CM-3610A的后续型号。CM-3600A列机型已广泛应用于汽车、消费电子和家用电器行业。新推出的CM-36dG系列产品可以满足油漆、塑料、纺织等不同行业的配色和质量控制管理需求,轻松实现颜色和光泽度的同时测量(仅CM-36dG和CM-36dGV),大大提高检测过程的效率,实现高精度性能的卓越色彩管理。此外,CM-36dG系列产品具有创新功能,可以减少环境温度和湿度引起的指示误差,为用户提供稳定可靠的测量体验。与之前的型号相比,CM-36dG的测量操作有了很大的改进,大大提高了操作人员的生产和检测效率。
文章来源于测试仪器
分光测色计高精度的色彩与光泽同步测量

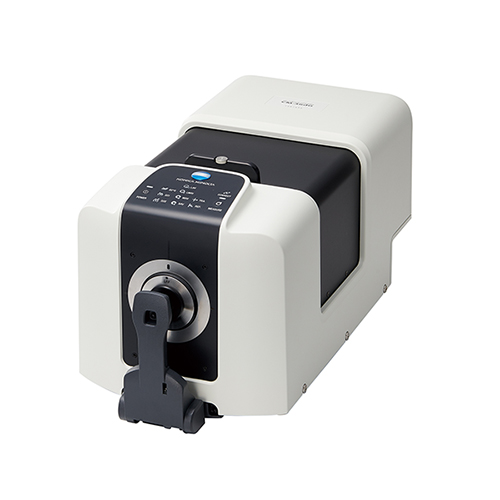

CM-36dG:水平结构型号,可同时测量色彩与光泽,配有UV调节功能。
CM-36dGV:垂直结构型号,功能与CM-36dG相同,更适用于纺织品与纸张测量。
CM-36d:仅测量色彩(光谱反射率)的经济型入门型号。
CM-36dG/36dGV/36d助力供应链实现数字化色彩管理
色彩与光泽测量二合一,实现高精度的色彩管理
CM-36dG和CM-36dGV是两款二合一的分光测色计,可同时测量色彩和光泽。轻松实现色彩和光泽的同时测量,大大提升检查流程的效率,并以高精度表现实现卓越的色彩管理和配色计算。
WAA波长分析与调整,确保数据稳定性(可选项)
WAA波长分析与调整功能可修正因环境温度、湿度等外部原因导致的测量误差,提高数据稳定性,降低系统容错 率。WAA波长分析与调整在白色校准后自动运行,因此无需额外操作。
仪器兼容性提升,测量数据兼容旧款型号
CM-36dG和CM-36dGV的器间差较小,确保在供应链中的各台仪器及各地色彩管理数据统一。色度器间差位于ΔE*ab0.12(LAV / SCI) 范围内,与旧款型号相比提高20%,同时光泽度的器间差也可媲美甚至超越专用光泽测量仪器。与旧款的CM-3600A系列也能高度兼容,因此可以继续使用历史目标数据(仅SCI测量数据),减少仪器升级换代的工作量。
简单易用,提升操作人员的测量效率
测量状态面板可显示测量状态和条件设置,减少操作错误。
可使用机身上的测量按钮进行测量,操作多项测量时能够简化操作。
使用样品观察功能*,可在软件中直接查看样品观察窗界面,简化样品定位操作。
* 需要使用SpectraMagic NX或其他软件。
轻松应对多种被测物

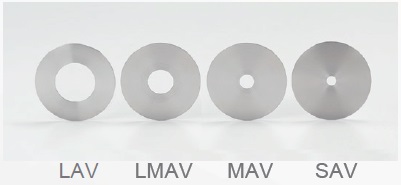

配有4个不同孔径的测量目标罩,可根据被测物尺寸自由选择。
透射样品室能够大幅度打开,测量更大尺寸的样本。纸张等能够从侧边对准位置,无需裁剪。
UV调整能够准确测量荧光材料
想要准确测量用荧光增白剂(FWA)处理过的纸或布等材料,需要精确控制UV含量及其影响。CM-36dG和CM-36dGV所用的数字UV控制方式能够通过合适的计算将两种氙灯(一种具有完整的UV能量,另一种具有通过400 nm或420 nm UV截止滤光片去除UV能量)的闪光结果结合起来进行控制。此种方法无需进行机械的滤光定位,通过白度指数、色调、亮度或UV配置等进行UV调整。

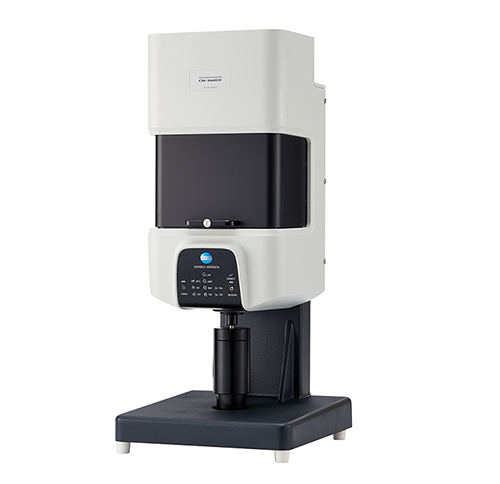

CM-36dGV
色彩管理软件SpectraMagic NX
SpectraMagic NX是一款功能齐备的色彩管理软件,用户可在电脑上查看、操作和设置分光测色计。用户可以通过排列和编辑光谱图、色差图(2D/3D)、OK/NG指示以及其他对象来创建符合需求的报表。
CM-36dG/36dGV/36d型号性能
CM-36dG | CM-36dGV | CM-36d | |||||||||
色彩 | 照明/受光系统 | 反射测量 |
di: 8°、de: 8°(漫射照明、8°接收)、SCI(包括镜面反射光)/SCE(排除镜面反射光)可切换 反射测量条件符合 CIE No.15 (2004)、ISO7724/1、ASTM E1164、DIN 5033 Teil7、JIS Z 8722 条件“C”标准 |
||||||||
透射测量 |
di: 0°、de: 0°(漫射照明、0°接收) 透射测量条件符合 CIE No.15 (2004)、ASTM E1164、DIN 5033 Teil7、JIS Z 8722 条件“G”标准 |
— | |||||||||
积分球尺寸 | Ø152 mm(6 英寸) | ||||||||||
传感器 | 双排 40 组硅光电二极管阵列 | ||||||||||
分光方式 | 衍射光栅 | ||||||||||
波长范围 | 360 至 740 nm | ||||||||||
波长间隔 | 10 nm | ||||||||||
半波宽 | 约 10 nm | ||||||||||
反射率测量范围 | 0 至 200%;分辨率:0.01% | ||||||||||
照明光源 | 脉冲氙灯 × 3(2 带紫外光截断滤镜) | 脉冲氙灯 × 1 | |||||||||
LAV | LMAV | MAV | SAV | 透射 | LAV | MAV | SAV | ||||
照明区域 | Ø30 mm | Ø20 mm | Ø11 mm | Ø7 mm | Ø24 mm | Ø30 mm | Ø11 mm | Ø7 mm | |||
测量区域 | Ø25.4 mm | Ø16 mm | Ø8 mm | Ø4 mm | Ø17 mm | Ø25.4 mm | Ø8 mm | Ø4 mm | |||
重复性 |
色度值:标准偏差在ΔE*ab 0.02以内 光谱反射率:0.1% 以内的标准偏差(测量条件:白色校准执行后,以 10 秒为间隔,测量白色校准板 30 次) |
色度值:标准偏差在ΔE*ab 0.03以内 光谱反射率:0.1% 以内的标准偏差(测量条件:白色校准执行后,以 10 秒为间隔,测量白色校准板 30 次) |
|||||||||
器间差 |
ΔE*ab 0.12 以内 (基于 12 块BCRA系列 II 色板的平均值;LAV/SCI。 与标准机在柯尼卡美能达标准测量条件下的测量值相比较) |
ΔE*ab 0.15 以内 (基于 12 块BCRA系列 II 色板的平均值;LAV/SCI。 与标准机在柯尼卡美能达标准测量条件下的测量值相比较) |
|||||||||
UV设置 |
100% / 0% / 调整 (UV 即时数字调整,无需机械滤光运动)*1;400 nm 和 420 nm UV 截断滤镜 |
无调整功能 (UV100%) | |||||||||
光泽 | 测量角度 | 60° | — | ||||||||
照明光源 | 白色 LED | — | |||||||||
传感器 | 硅光电二极管 | — | |||||||||
测量范围 | 0-200 GU;分辨率:0.01 GU | — | |||||||||
测量区域 |
MAV(LAV/LMAV/MAV 色彩测量口径):10 x 8 mm 椭圆 SAV(SAV 色彩测量口径):Ø3 mm |
— | |||||||||
重复性 |
标准偏差位于0至10 GU内:0.1 GU 10至100 GU:0.2 GU 100至 200 GU:0.2% (以10秒为间隔测量30次) |
— | |||||||||
器间差 |
0至10 GU:±0.2 GU 10至100 GU:±0.5 GU (MAV.与在柯尼卡美能达标准条件下使用主机测量的数据进行比较) |
— | |||||||||
遵循标准 | JIS Z 8741(MAV)、JIS K 5600、ISO 2813、ISO7668(MAV)、ASTM D523-08、ASTM D2457-13和DIN 67530 | — | |||||||||
测量时间 |
约 3.5 秒(SCI+SCE 测量) 约 4 秒(SCI+SCE+GLOSS 测量) |
— | |||||||||
很小测量间隔 |
约 4 秒(SCI+SCE 测量) 约 4.5 秒(SCI+SCE+GLOSS 测量) |
约 4 秒 (SCI+SCE 测量) |
|||||||||
样品观察功能 |
使用内置相机。 使用 SpectraMagic NX 3.2 或更新版本等可选软件可以查看/复制图像 |
||||||||||
波长修正功能*2 | WAA(波长分析与调整)技术 | ||||||||||
接口 | USB2.0 | ||||||||||
目标罩自动检测 | 有 | ||||||||||
电源 | 专用交流电源适配器 | ||||||||||
操作温度/湿度范围 | 温度:13 至 33°C,相对湿度:80% 或更少 (在 33°C 下) 无凝露 | ||||||||||
储存温度/湿度范围 | 温度:0 至 40°C,相对湿度:80% 或更少 (在 35°C 下) 无凝露 | ||||||||||
尺寸(宽x高x长) | 约 248×250×498 mm | 约 300×677×315 mm | — | ||||||||
重量 | 约 8.4 kg | 约 14.0 kg | 约 8.3 kg | ||||||||
标准配件 | 白色校准板;目标罩(LAV、LMAV、MAV、SAV);光泽度校准板;零位校准盒;USB 数据线(2 m);交流适配器;防尘罩;配件盒;清洁布 | 白色校准板;目标罩(LAV、LMAV、MAV、SAV);光泽度校准板;零位校准盒;USB 数据线 (2 m);交流适配器;防尘罩;配件盒;清洁布 | 白色校准板;目标罩(LAV、MAV、SAV);零位校准盒;USB 数据线 (2 m);交流适配器;防尘罩;配件盒 | ||||||||
可选配件 | 色彩管理软件 SpectraMagic NX;透射样品夹;比色皿(玻璃;2 mm、10 mm、20 mm);塑料比色皿(2 mm、10 mm、20 mm);透射零位校准板;色砖 | 色彩管理软件 SpectraMagic NX;透射零位校准板;不透明度测量夹具;色砖 | 色彩管理软件 SpectraMagic NX;色砖 |
