CSA-510色彩分析仪

CSA-510色彩分析仪。随着现代光学检测技术的飞速发展,对测量设备的测量范围及精度的要求越来越高,对于大量程、高精度的检测设备需要具备同时能检测低亮度及高亮度的功能,同时需要保证数据的准确性。本款色彩分析仪,通过调节可调接收器的位置,可以调整入射光源的强度及光通量,保证了接受到光源在工作要求的范围内,同时增加了测量的范围,在测量低亮度及高亮度条件下,能保证设备的稳定性及可靠性。此款色彩分析仪广泛应用于显示屏、模组、电视整机生产厂家的生产流水线,对产品进行色温、亮度、色坐标、亮度均匀性及色度均匀性的检测,测试速度快、精度高,所见即所测,使用方便。其可配合光学配件及上位机可以组成白平衡自动调节系统、Gamma校正系统、平板电视图像质量优化测评系统等。

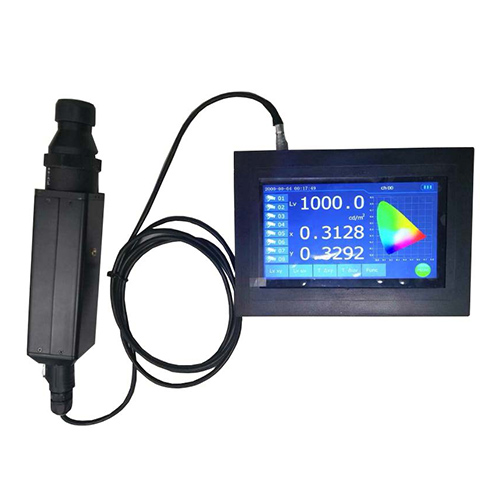

CSA-510

CSA-510色彩分析仪色度精度可达白色±0.002

  • 功能集成度高。可通过定制电缆(4芯电缆:1-DC5V,2-485A,3-485B,4-GND)直接连接电脑,配合上位机,可以进行亮度,色度及调整白平衡和Gamma;
  • 级联方便。每个探头有少有的ID号,很多可以进行8个探头的级联,方便多个屏幕同时进行测试;
  • 测量精度高。使用高度接近CIE 1931等色函数的XYZ光路滤色系统,色度精度可达白色±0.002、单色±0.004的准确率,很低测量亮度可达0.1 cd/m²;
  • 测量距离短。测量装置轻便紧凑,距离缩短至40mm,测量角度小,测量时可减少特殊视野角度造成的不便;
  • 多记忆通道选择。仪器设有100个通道,方便客户设置各个通道参数,实现快速测量。

CSA-510色彩分析仪应用实例

单独使用可测量显示器件的色坐标、亮度、色温、色偏差、亮度均匀性及色度均匀性等参数。如背投、LCD、OLED、
FED、PDP等。
配加Gamma测试软件,组成液晶电视Gamma测量系统,应用于液晶电视的 Gamma曲线测量和校正。
配加白平衡测试软件,组成电视机显示器白平衡自动调节系统,调整电视机的白平衡。

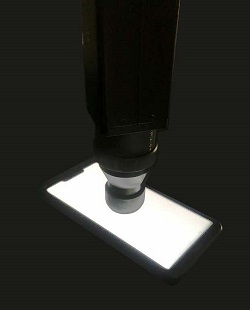

手机屏测试             显示屏测试
     手机屏测试                                                                      显示屏测试

CSA-510色彩分析仪软件界面

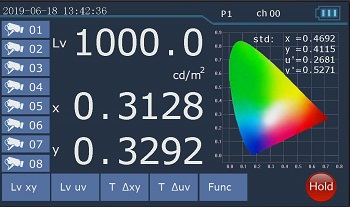

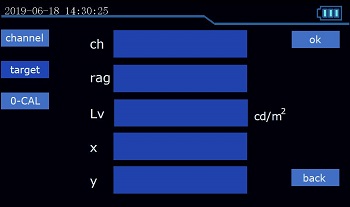

软件界面            通道界面

用数据线连接电脑,打开电脑上位机,可进行单次测量和连续测量白平衡,伽玛等,测量的数据可导入excel文档,便于数据管理。

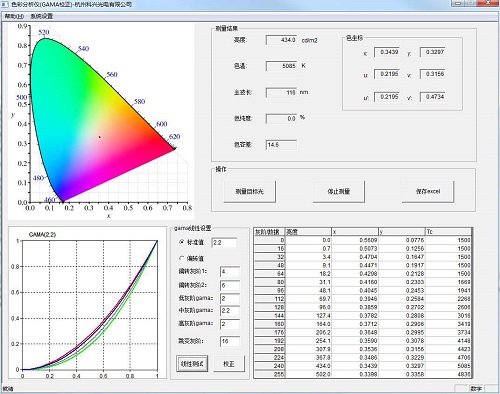

上机位界面

CSA-510色彩分析仪参数列表

传感器 硅光元件
测量口径 Φ24.5 mm
受光角 ±5°
测量距离 0-40mm
测量项目 xyLV,Tc∆uvLv,u'v'Lv
亮度 测量范围 0.10-5000 cd/m²
精度(温度:23°C±2°C
相对湿度: (40±10)%)
± 2%
重复性 0.10 至 0.99 cd/m² 0.2 %
1.00 至 5000 cd/m² 0.1 %
色度 测量范围 0.100-5000 cd/m²
精度(温度:23°C±2°C
相对湿度: (40±10)%)(色温6500K定标后)
0.10 至 4.99 cd/m²± 0.003
5.00 至 5000 cd/m² ± 0.002
  重复性 0.10 至4.99 cd/m²± 0.002
5 至 5000 cd/m²± 0.001
记忆通道数 100通道
接口   RS-485
多探头扩充 很多8个探头同时测量
工作温度/湿度范围 0~40℃、相对湿度85%以下(35℃)/无凝露
存放温度范围 -10~45℃、相对湿度85%以下(35℃)/无凝露
电池容量 3200mAh
尺寸(主机) 210*150*51mm
输入电压范围 DC-5V
