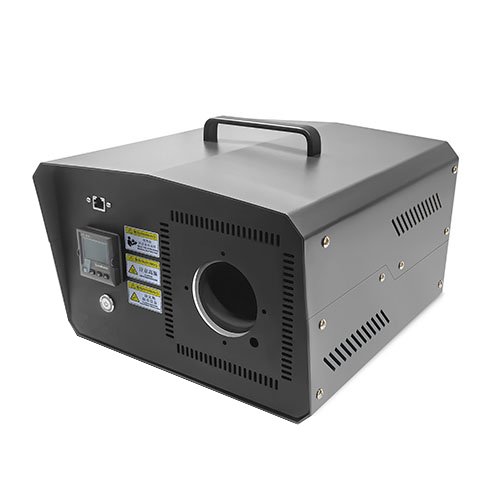

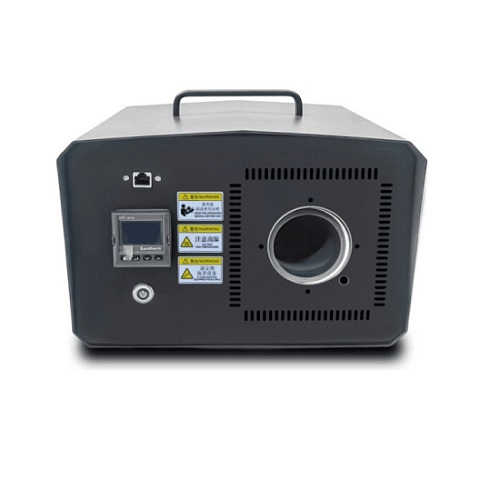

PFOTEK黑体辐射源TEK-50-500黑体炉
PFOTEK黑体辐射源TEK-50-500黑体炉。PFOTEK黑体辐射源及平面辐射源符合《工作用辐射温度计检定规程JJG856-2015》要求,各项主要指标如控温稳定性、均匀性、发射率、开口口径、温度重复性等,均领先国内同类产品,产品涵盖温度范围:-50~1600℃,产品类型包括:球型、管形、平面源。具备多温度段、多辐射面积的黑体辐射源,满足多种工况及实验室计量使用。产品广泛应用于、计量/校准机构、机车车辆、汽车制造、机械、冶金、电力、石油、化工等领域。
一、TEK-50-500黑体炉建标开展的校准/检定项目
1、建标依据
序号 | 代号 | 名称 |
1 | JJG 856-2015 | 《工作用辐射温度计检定规程》 |
2 | JJF1187-2008 | 《热像仪校准规范》 |
2、建标开展的检定内容
检定/校准(50~500)℃范围的辐射温度计、热像仪。
检定/校准(50~500)℃范围的辐射温度计、热像仪。
二、TEK-50-500黑体炉符合JJG 856-2015
1)本设备符合JJG 856-2015《工作用辐射温度计检定规程》;
2) 腔体结构为管型腔,腔深160mm,充分保证较高发射率;
3) 发射率高达0.995;
4) 开口65mm,满足大部分 D:S 辐射温度计的检定/校准使用;
5) 控温稳定性≤ 0.2℃/10min,在稳定期间,温度值为水平曲线;
6) 温度均匀性≤ 0.4℃,腔体的温度一致性更好,热像仪检定更精准;
7) 温控器温度控制采用先进的PID控制技术,控温精度高、稳定性好;
8) 经过专利的设计和制作让黑体腔靶面和管壁使得温度更加均匀;
9)检定红外温度计过程中,反复升降温及单一检定温度点长时间的使用能保证不出现管壁破裂和脱落的情况;
10) 重复性好,小于0.2℃;
11) 整百点升温并达到稳定的时间为:35min 左右,工作效率高;
12)准确度高,高温表现优异,亮度温度验证结果:≤0.9℃@500℃;
三、黑体辐射源TEK-50-500技术说明
品牌 | PFOTEK |
型号 | TEK-50-500 |
温度范围 | (50~500)℃ |
腔口直径 | Φ65mm |
发射率 | ε≥0.995 |
黑体腔形状 | 管型 |
温度分辨率 | 0.01℃ (<100℃)0.1℃(>100℃) |
控温稳定性 | 0.1%t℃与0.1℃的大者/10min |
均匀性 | 0.15℃与0.15%t的大者 |
重复性 | <0.2℃ |
电 源 | 220V,5A |
功 率 | 约1.1KW |
体 积 | 300*320*230mm |
净 重 | 约10Kg |
环境温度 | (0~45)℃ |
四、PFOTEK黑体辐射源发射率均优于0.995
1、黑体辐射源发射率均优于0.995
按照国家检定规程“JJG856-2015”要求,发射率优于0.995是黑体辐射源可以检定波长(8-14)um工作用辐射温度计(含热像仪)。
2、温度稳定性高
温度稳定性是检定规程JJG856-2015对黑体辐射源的一个重要指标。PFOTEK黑体辐射源,稳定性符合其规程的要求,到达设定值后,传递用辐射温度计测量目标靶心温度读数值呈水平曲线,可大大减少日常检定/校准中,由黑体辐射源温漂引起的误差。
3、温度均匀性好
温度均匀性是检定规程JJG856-2015对黑体辐射源的又一个重要指标。PFOTEK黑体辐射源空腔是球型,几何对称于靶心,50mm开口,均匀区达40mm(完全满足规程0.15%t的指标,称为有效工作区域)。
4、稳定快速
经反复验证,PFOTEK黑体辐射源,整百点升温及稳定时间小于30min。到达温度设定值后,传递用辐射温度计的测量值可长时间(实测60min以上)恒定。相比较传统黑体辐射源(要稳定时间2小时)来说,PFOTEK黑体辐射源工作效率高,亮度温度值准确。黑体辐射源稳定性好,发射率高,为辐射温度的量值传递提供有力的保障。
5、PFOTEK独有的温控仪表算法
对选用欧陆(进口)温控仪的专业的P.I.D算法配置,在黑体辐射源上呈现精准的温度过程变量测量和高性能控制相结合,提供了较高温度重复性结果,展示出黑体辐射源完全可靠、优越的性能。
