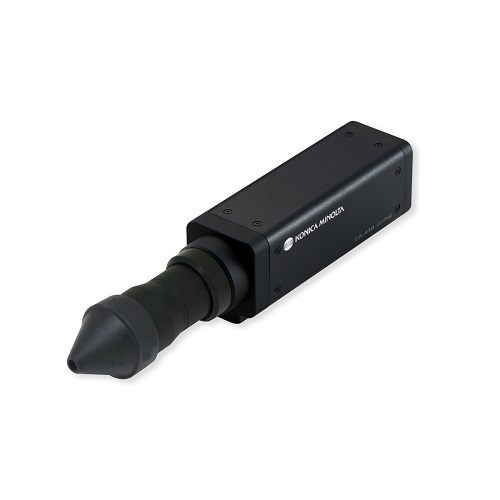

美能达CA-VP402小口径探头
美能达CA-VP402小口径探头。光通量是光源以电磁波的形式辐射能量。 我们用通量来形容光能,光通量是对光源发射或是表面接收光能流量的测定。 通过估算与标准眼睛相对应的光度效率的辐射,从辐射通量得到光通量的数值(CIE标准光视效率函数,Vλ)。光强是描述了光源在某方向上的强度, 定义为发射到单位立体角内的光通量值。照度是对照在表面上的光通量的测定, 表述为流明每单位面积。亮度也称为光亮度。亮度是对发射自或反射自某一投影平面的通量的设定。 也可被想象为单位面积上的光强。
CA-VP402小口径探头参数说明
一般规格 | |
测量区域 | Ø2.1mm |
接受角度 | ±10° |
精度保证测量距离 | 28±2mm |
显示范围-亮度 | 0.0001~6,000 cd/m2 |
显示范围-色度 | 4位显示 |
CA-VP402小口径探头测量精细
测量口径:CA-VP402 Ø2.1mm; CA-VP404 Ø4mm
接收角:CA-VP402 ± 10°; CA-VP404 ± 8.5°
精度保证的测量距离:
CA-VP402 28mm ± 2mm
CA-VP404 30mm ± 2mm
精度保证范围(亮度测量)
CA-VP402 0.002 - 6,000 cd/m2
CA-VP404 0.004 - 12,000 cd/m2
精度保证范围(色度测量)
CA-VP402 0.02 - 6,000 cd/m2
CA-VP404 0.04 - 12,000 cd/m2
此类探头测量口径小,适合测量微型OLED、智能腕表等。虽然测量口径小,但该探头可以在低亮度水平下进行高速和高精度显示测量,适合Gamma 调整等应用。该系列有2 个型号:CA-VP402 小口径探头(探头直径:Ø2mm)和 CA-VP404 小口径探头(探头直径:Ø4mm)。
* 由于CA-VP402 使用成像光学系统,当被测物的像素间距过大时,像素与探头光路之间的干扰可能会影
响测量的重复性精度。
* 零点校准时间与低亮度积分时间长于常规CA-410 探头
用户一般根据用途配备10种色彩分析仪探头
型号名称说明尺寸图
1、CA-P427 ø27 探头测量口径27mm 的探头
2、CA-P427H ø27 高亮度探头测量口径27mm 的高亮度探头
3、CA-P410 ø10 探头测量口径10mm 的探头
4、CA-P410H ø10 高亮度探头测量口径10mm 的高亮度探头
5、CA-MP410 ø10 迷你探头测量口径10mm 的小型探头
6、CA-MP410H ø10 迷你高亮度探头测量口径10mm 的小型高亮度探头
7、CA-VP427 ø27 高灵敏度探头测量口径27mm 的高灵敏度探头
8、CA-VP410 ø10 高灵敏度探头测量口径10mm 的高灵敏度探头
9、CA-P410Cø10 探头测量口径10mm 的标准探头
10、CA-P427Cø10 探头测量口径10mm 的标准探头
9、CA-P410Cø10 探头测量口径10mm 的标准探头
10、CA-P427Cø10 探头测量口径10mm 的标准探头
注1:无法以高灵敏度探头CA-VP427、CA-VP410 测量闪烁。
注2:如果要测量像CRT 一样瞬间高亮度的显示器, 建议使用高亮度探头。
