TH6212双范围可编程线性直流电源

TH6212双范围可编程线性直流电源。全系列采用4.3英寸TFT液晶屏,标准配置:RS232,USB主机和USB设备接口,可选GPIB接口。它支持SCPI和Modbus通信协议。在界面设计上,仪器采用菜单操作、软键、旋钮控制和参数输入,使用方便快捷,能够很好地满足生产线的快速运行和高校实验室的应用需求。该系列电源具有低纹波、低噪声、高精度、稳定性强等优良性能。购买或编辑上位机软件以满足系统集成的需要很容易。电源的小尺寸、标准机箱的尺寸以及前后面板的设计特点使其易于集成到标准机柜中。该仪器可以保存10个测试文件,并为每个测试文件编辑100个测试步骤。必要时可以通过键检索,并支持测试文件的循环输出。所有设置和输出参数都显示在同一屏幕上,使用起来更直观。TH6212电源设计用于线性和编程输出,每个电源都具有双电压双电流输出范围的功能,因此每台机器可以作为两台不同的机器使用。共包括五种型号,从80W到216w。

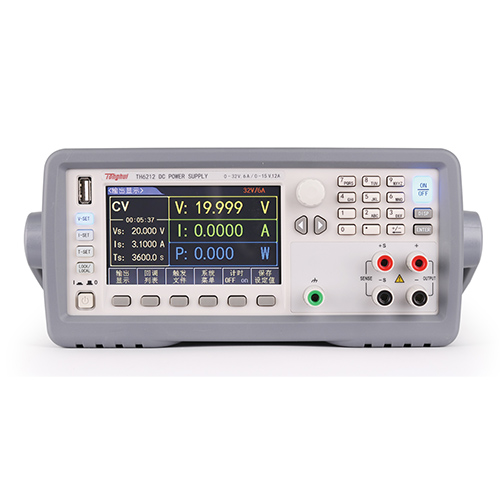

TH6212

TH6212双范围可编程线性直流电源特性

  • 额定输出:范围1: 0-32V/0-6A (192W)
  • 范围2: 0-15V/0-12A (180W)
  • 线性设计,双范围输出
  • 高精度、高稳定性、低涟波、低噪声
  • 1/2 2U超小体积,前后面板输出与采样端
  • 清新简洁系统设置、中英文操作界面
  • 24位色4.3寸TFT LCD, 分辨率: 480x272
  • 强大编程能力, 100组设置状态记忆保存和调用
  • 10个触发文件,每个文件100个测试序列,编程循环输出
  • 定时输出:时间(0.1-99999. 9s)
  • 旋钮和数字键盘设置电压、电流、输出时间
  • 面板功能按键背光显示
  • 远端测量功能,补偿线上压降
  • 输出控制开关
  • 拷屏功能
  • 过电压、过电流保护
  • 智能温控风扇
  • 支持标准sCPI和MODBUS通讯协议
  • 通过计算机进行软件监控
  • 通过U盘升级仪器固件

TH6212双范围可编程线性直流电源规格说明

型号 TH6201 TH6202 TH6203 TH6212 TH6213
额定输出(0℃-40℃) 通道/范围 范围1 范围2 范围1 范围2 范围1 范围2 范围1 范围2 范围1 范围2
电压 0-20V 0-8V 0-32V 0-15V 0-72V 0-32V 0-32V 0-15V 0-72V 0-32V
电流 0-5A 0-10A 0-3A 0-6A 0-1.5A 0-3A 0-6A 0-12A 0-3A 0-6A
功率 100W 80W 96W 90W 108W 96W 192W 180W 216W 192W
负载调整率±(% 输出+偏置) 电压 ≤0.01% + 4mV ≤0.01% + 3mV ≤0.01%    + 3mV ≤0.01% + 6mV ≤0.01% + 5mV
电流 ≤0.01% + 2mA ≤0.01% + 5mA ≤0.01% + 4mA
电源调整率±(% 输出+偏置) 电压 ≤0.01% + 4mV ≤0.01% + 3mV ≤0.01%    + 3mV ≤0.01% + 6mV ≤0.01% + 5mV
电流 ≤0.01% + 2mA ≤0.01% + 5mA ≤0.01% + 4mA
编程分辨率 电压 1mV
电流 0.1mA
回读分辨率 电压 1mV
电流 0.1mA
年精度(25℃± 5℃)±(% 读数+偏置) 编程 电压 ≤0.04%    + 8mV
电流 ≤0.1%    + 5mA
回读 电压 ≤0.04%    + 8mV
电流 ≤0.1%    + 5mA
纹波和噪声(20Hz-20MHz) 差模电压 ≤3mVp-p/1mVrms ≤3.5mVp-p/1mVrms ≤3mVp-p/1mVrms ≤4mVp-p/1mVrms
差模电流 <9mArms <7mArms <6mArms ≤0mArms ≤8mArms
共模电流 <1.5μArms
瞬态响应 <50uS (在输出电流从满度变化到半满度,或从半满度变化到满度时,输出恢复到75mV内的时间) <50uS (在输出电流从满度变化到半满度,
或从半满度变化到满度时,输出恢复到
120mV内的时间)
<50uS (在输出电流从满度变化到半满度,
或从半满度变化到满度时,输出恢复到
75mV内的时间)
上升时间 (10% —   90%) <90ms <120ms <180ms
下降时间 (90% —   10%) <150ms <200ms <250ms <350ms <250ms
串并联设定值精度 电压 ------
电流 ------
计时器 0.1~99999.9秒
存储 10组触发输出,每组100个步骤;100组设定记忆
附件:
两端测试线:TH26004C
TH26004C
选件:
大电流测试线缆 TH26035D
大电流测试线缆 TH26035E
