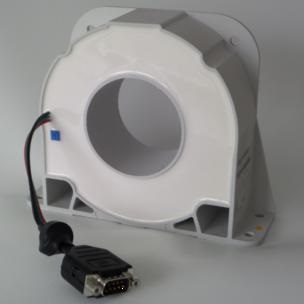

功率分析仪LMG671高精度交流直流电流传感器

功率分析仪LMG671高精度交流直流电流传感器。随着变频技术和节能技术的发展,需要准确评估各种变频调速装置的能效,而电磁式电压、电流互感器只能准确测量工频正弦电路的功率。新型变频功率传感器是一种电压和电流组合传感器。这种传感器直接输出数字量,采用光纤传输,可以有效避免传输链路的损耗和干扰。此外,它在较宽的频率范围内具有较小的比值差和角度差,能够准确测量各种变频功率(电压、电流、功率、谐波等)。适用于混合动力电动汽车、电动汽车、太阳能发电、风力发电、变频器、变频电机和燃料电池的产品检验和能效评估。

高精度交流直流电流传感器PCT2000

■铝制外壳
■内置校准用信号源
■高精度AC/DC电流传感器
■ASPC-高级自我保护电路设计
■可在-40°C -85°C的温度范围工作
■DSUBIBNC\香蕉头lLEMO接口可选
■ 频率响应范围宽
■电压\电流信号输出可选
■抑制工频干扰能力强
随着电子电力技术的发达,越来越多的设备需要高精度的传感器用于电流的精确测量和控制,DS系列由此诞生,它是基于磁通门技术的闭环传感器,非霍尔器件,具有高稳定度(温漂低、长期稳定性好)、超低噪声(0-100Hz时0.02uA).高线性(<1ppm)的特点,满足客户很苛刻要求,广泛应用于功率分析、高稳定电源、MRI梯度放大器、弧焊设备、电机、逆变器、铁路机车、汽车行业、电池\电容检测等任何需要高精度测量电流的领域。
PCT2000
PCT2000产品特点:
铝制外壳
■相对于塑料材质更容易散热,防止核心部件过热导致误差增大
■满足从-40°C to +85°C严酷的环境条件
■外壳超低阻抗有效防止外部干扰信号
■减小快速dwldt变化对于传感器影响
频响:
■研发的焦点专注于频响尽可能的扁平
■每个传感器都要进行可追溯的频响测试
ASPC -高级传感器保护电路
■测试电流时,正确的顺序为先接好线,给传感器供电,再给待测设备供电,否则损坏传感器
■测试结束,如果待测设备不断电情况下给传感器断电对传感器造成影响,特别是测试大电流时
■非均匀地启停电流传感器供造成传感器的偏置增大
■由于专利的保护电路设计,即使出现以上问题,对于DS系列传感器来说不会造成损伤..
技术参数:
■很大输入电流: AC:2000A RMS DC:3000A
■工作温度: -40-65C
■变比: 1:500
■很大偏置电流: 5ppm
■很大增益误差: 0.01% ( DC-5KHz)
■线性误差: 1ppm
■正常电流下的整体精度: 0.01% (DC输入时)
■噪声: 3ppm (DC-100KHz )
■钳口直径68mm

高精度交流直流电流传感器HALL2000-L6

LMG671
如图所示,详细应用请查阅这篇文章:全新一代高精度功率分析仪LMG671功能推荐
