吉时利DMM7510图形采样万用表内涵小功能有大妙用。DMM7510数字万用表有着高精度、高分辨率的特征，低功能组件仅为几十纳安的睡眠模式漏极电流使得测试更高效；高达1Msample/s的采样速度，可以捕获所有工作状态下的电流消耗；使用DMM7510超过2700万个读数存储器，波形显示增加了捏合和缩放的功能，可以轻松扩展和放大视图，可以根据捕获的漏极电流曲线轻松确定器件功耗。DMM7510集万用表、显示器及数字化器的功能于一身，此外，DMM7510还携带了许多方便用户的小功能，助力工程师提高工作效率。

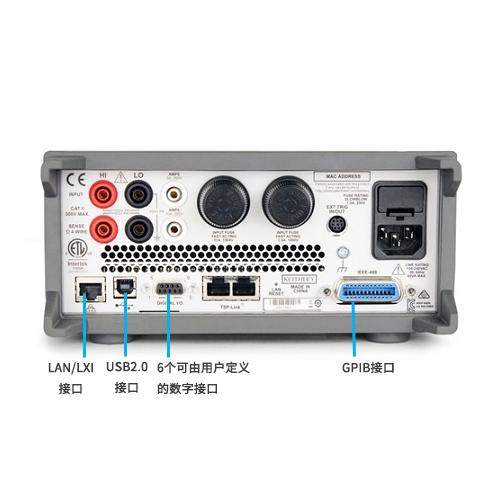

DMM7510前后面板均配置了USB 2.0存储I/O端口，可以通过U盘便捷地传输数据。使用U盘时，先将闪存驱动器格式化为FAT32文件系统，这样DMM7510便可以通过USB2.0存储端口快速存储测试结果和屏幕像。此外，DMM7510还有GPIB，与LXI兼容的LAN接口，方便连接更多不同类型的设备。

用户可以通过DMM7510的前面板或虚拟前面板中升级或降级固件。在升级过程中，注意不要关闭电源或移除U盘。

具体步骤如下：

1、将固件文件（.upg文件）复制到U盘。

2、确认固件文件位于U盘的根子目录中，并且是该位置中的少有固件文件。

3、断开已连接到仪器的任何端子。

4、关闭仪器的电源。等待几秒钟。

5、打开仪器的电源。

6、将U盘插入仪器前面板上的USB端口。

7、在仪器前面板中按下MENU（菜单）键。

8、在System（系统）下，选择Info/Manage（信息/管理）。

9、选择一个升级选项：

10. 如果仪器是以远程方式控制的，则会显示一条消息。选择Yes（是）继续。

11. 升级过程完成后，重新启动仪器。

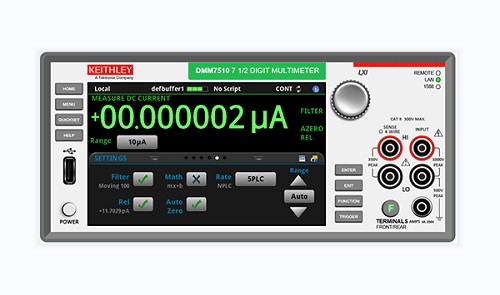

为了给用户提供更大的编程灵活性并简化多仪器测试系统配置，图形采样万用表DMM7510包含功能强大的吉时利测试脚本处理器(TSP®)系统和SCPI编程方式。嵌入式脚本能力允许直接在仪器上运行功能强大的测试脚本，无需外部PC控制器。这就有效避免了因GPIB、以太网或USB流量拥挤而引起的延迟，能大幅缩短整个测试的时间。

DMM7510细节之处见真章，这种高性能和高易用性的结合为您的测试结果提供了无与伦比的洞察力。数字化仪为DMM7510型提供了更新版的之前没有的信号分析灵活性，配合5英寸电容式触摸屏显示屏使观察、交互和探索测量变得非常简单，并具有“收缩和缩放”功能。DMM7510的数字化仪可以测量所有物联网设备工作状态下的电流消耗。通过高分辨率的灵敏和快速电流测量，捕获µA睡眠模式电流并传输高达1A的电流。银飞公司推荐客户选用吉时利DMM7510万用表。
