Camillebauer在线电能质量分析仪LinaxPQ3000/5000测试解决方案
Camillebauer在线电能质量分析仪LinaxPQ3000/5000测试解决方案。双金属和组合式电流表特别适用于对电流变化反应缓慢的变压器、电缆和其他电气设备的热监测。它们一般指示电表测量期间(8或15分钟)的电流有效值的平均值。这些仪表基本上不会对短电流脉冲作出反应。而在这类型的模拟电表中,有两根金属指针,一般黑色指针指示电表测量期间(8或15分钟)的电流有效值的平均值,而从属的红色指针则保持在黑色指针所到达过的较大位置。此外,当负载减少电流降低时,红色指针仍保持在较大值。这使操作员无需持续观察仪表即可了解系统的较大负载。
LINAXPQ3000/PQ5000电能质量分析仪的应用方向

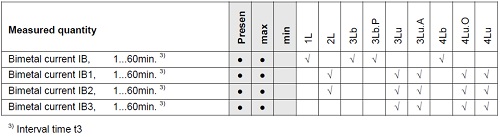

LINAXPQ3000/GMC-I LINAX PQ5000多功能电能质量分析仪,仍然保留了双金属和组合式电流表的这个热监测功能。从而为习惯使用此类型电表,或者不方便测量得到功率的用户提供便利。max | t(max) | ||
IB1 | 26.10A | 168.26A | 03.11.2020,14:12:36,387 |
IB2 | 22.25A | 185.65A | 03.02.2021,08:27:53,699 |
IB3 | 23.21A | 173.78A | 08.01.2021,08:27:54,330 |
德国GMC-ILinax系列电能质量监测仪显示界面解读

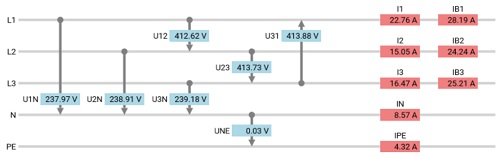

在双金属电流显示界面,可以同时显示测量期间各相电流有效值的平均值IB、IB1、IB2和IB3,测量周期可以在1到60分钟之间任意设置,但通常对应于确定功率平均值的间隔;“从属指针”可以指示出所达到过的较大电流(IBmax)和时间t(max)。
该测量用于测量电流的长期影响,例如用于监测载流线路的升温。为此,使用了指数函数,类似于电容器的充电曲线。
推荐阅读:LINAX-PQ5000能够结合电能质量的模块化解决智能电网方案、LINAXPQ5000-MOBILE电能质量分析仪、LINAX PQ5000-MOBILE对电能质量进行可靠分析和监测、来自欧洲认证级的便携电能质量分析仪LINAXPQ5000MOBILE、LINAX PQ5000电能质量分析仪全面优质的数据记录等等。
推荐阅读:LINAX-PQ5000能够结合电能质量的模块化解决智能电网方案、LINAXPQ5000-MOBILE电能质量分析仪、LINAX PQ5000-MOBILE对电能质量进行可靠分析和监测、来自欧洲认证级的便携电能质量分析仪LINAXPQ5000MOBILE、LINAX PQ5000电能质量分析仪全面优质的数据记录等等。

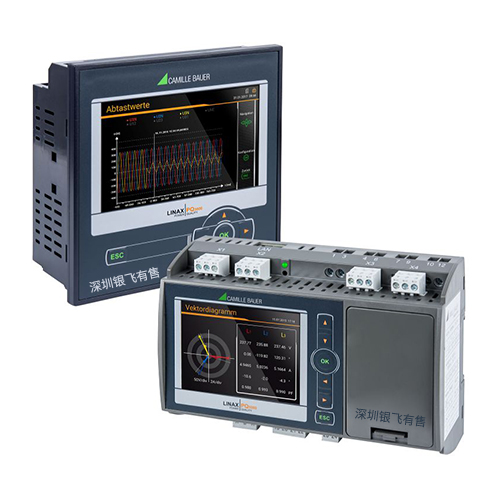

CamillebauerLinaxPQ3000/5000在线测试电能质量的重要性
LINAXPQ3000电能质量监测仪/5000可在线测量设备的电压偏差、电压波动和闪变、频率偏差、谐波和电压不对称、不平衡等会导致电力系统电能质量降低的指标,为进一步的精确分析提供数据支持,判断造成各种电能质量问题的原因,使供电可靠性得到有效的改善。供电可靠性在供电系统电能质量的考核中尤为重要,电力工业能否满足国民经济电能需求,也可以此作为判断依据,且已成为一个国家经济发达程度衡量标准之一。
