Megger时域反射仪TDR1000/3系列利用超快脉冲识别并定位长度在5km以内的电缆故障

Megger时域反射仪TDR1000/3系列利用超快脉冲识别并定位长度在5km以内的电缆故障。Megger TDR1000/3系列是采用时域反射法进行电缆故障定位的手持式便携设备。该系列能够利用超快脉冲,识别并定位长度在5 km以内的电缆故障。
时域反射法是一种经受过重重考验的故障定位法,适用于高压和低压电缆,原理与雷达相似。它在电缆上产生能量脉冲或阶跃,以确定导电电缆沿线的断裂、拼接、端接或其他表现的位置和幅度。阻抗不匹配导致反射回 TDR 测试设备,从而可以对其进行分析。根据反射能量的时间、相位和振幅,可以精确地确定故障的位置。
Megger TDR1000/3系列可以和高压冲击发生器配合使用,形成一套完整的故障定位系统。

Megger TDR1000/3系列
Megger TDR1000/3系列


英国MEGGER时域反射仪

1、操作简单
2、自动设置可即时使用
3、超快速脉冲识别近端故障
4、追踪保持功能,可进行电缆的比较
5、IP54防护等级
6、适用所有金属电缆对
7、提供带保险丝的测试引线

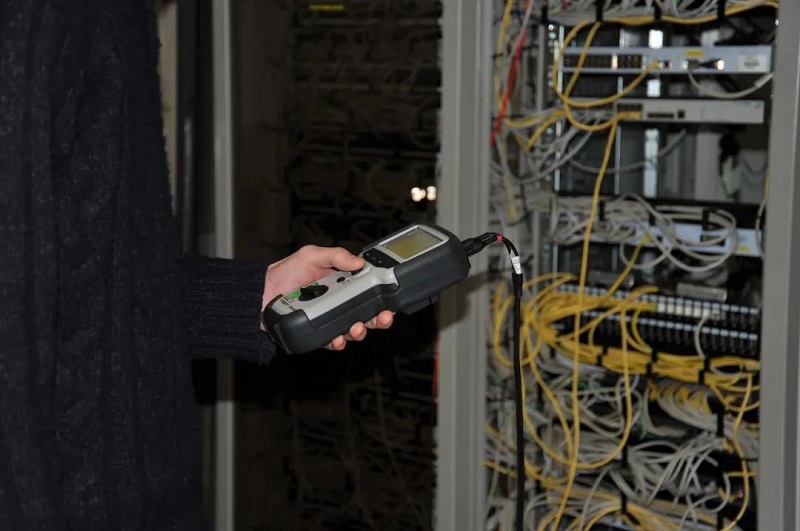

Megger TDR1000/3配合高压冲击发生器形成完整的故障定位系统
TDR1000/3的很低分辨率为0.1m,较大量程范围为5公里,取决于速度系数和电缆类型。设备提供四个输出阻抗(25、50、75和100 Ω),速度系数在0.2和0.99之间,能够满足任何电缆测试的要求。系列有Megger TDR1000-3P手持式时域反射仪Megger TDR1000-3电缆故障定位仪等等型号。
文章来源于梅凯电力仪器。Megger设计及制造便携式电力测量设备。Megger的产品可协助您和您的客户安装和改善电力设备及其效率,降低成本以及延长设备的寿命。成立于1800年代后期,Megger一直以来设计及制造电力测量的测试和测量仪器,以进行防护性维护、疑难排解和运作......
