IT7800大功率可编程交流电源在风电场动态无功补偿装置并网性能测试应用。关键词：IT7800，交流电源，风力发电，SVG。随着我国风电场建设规模的日益增大，风电场的设备容量大幅上升，对电网的影响也日益严重，而SVG动态无功补偿装置在满足无功功率，谐波治理，提高功率因数和电能质量，降低损耗，调整电压等方面起着重要作用。

风电场动态无功补偿装置：并联接入风电场，在确定的电压范围内其输出容性或者感性无功电流连续可调，以实现无功功率补偿或者调节点电压控制的装置。通常包括静止无功发生器（SVG）,静止无功补偿器等。

静止无功发生器（SVG):由并联接入系统的电压源型换流器构成的一种装置，其输出的无功电流在系统电压范围内连续可调，且输出无功电流与系统电压无关。

静止无功补偿器（SVC):一种并联连接的静止无功补偿装置，通过对其感性或容性电流的调整，来维持或控制其与电网连接点的某种参数（典型情况为控制母线电压）。

风电场动态补偿装置的测试项目分为：控制策略仿真验证，稳态特性现场测试，故障穿越能力现场测试和故障穿越能力评估。

其中故障穿越能力测试为其中较为重要的测试测试项目，其测试原理为将故障模拟装置串联在动态无功补偿装置专用支路，利用故障模拟装置在测试点产生电压跌落或升高，同时保证风电场集电线路及母线电压在正常运行范围内，测试动态无功补偿装置在电压升高或者跌落时的动态响应特性（如图一）。

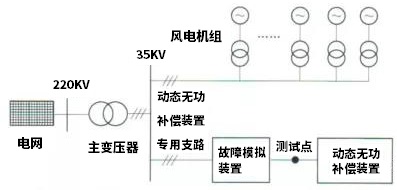

*图一 动态无功补偿装置故障穿越能力测试示意图*

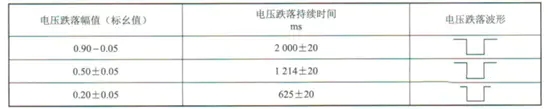

 *图二 故障穿越电压跌落测试*

IT7800系列大功率可编程交流电源是集强大的编程功能，全新触控界面以及丰富的数据波形分析能力于一体的全新一代大功率可编程交/直流电源。采用高功率密度设计，3U体积内功率可达15kVA，通过主从并机，还可以提供高达960kVA的大容量交直流输出，为风电场动态补偿装置大功率测试需求提供紧凑高效的解决方案。

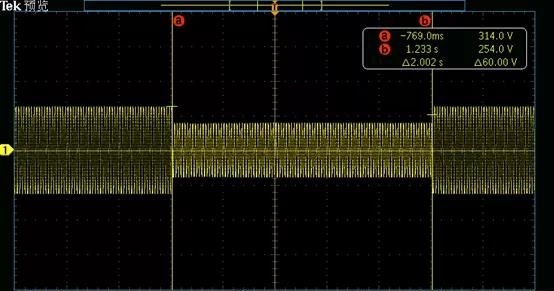

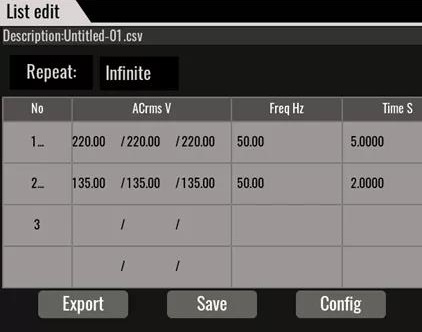

*图三 IT7800 LIST编辑界面*，*图四 IT7800模拟故障穿越电压跌落测试波形*



IT7800利用LIST功能轻松编辑单相/三相交流输出电压幅值、频率，完成电网电压跌落模拟。对于SVG的不同测试项目，IT7800 系列提供STEP、LIST 、PULSE 不同的测试模式实现输出参数逐步或连续的变化。输出电压的幅度、频率、相位、波形等参数也可以通过对仪器内的内部触发或外部触发的控制来输出，可以模拟各种电源瞬间断电、突波、缓升等特性。还内置50次谐波模拟及谐波分析功能，帮助用户在使用交流电源时及时了解电路中的谐波数据。

IT7800系列银飞公司有销售，艾德克斯大功率可编程交流电源可广泛应用于新能源、轨道交通，半导体及科研院校等多个领域的研发、生产、质检阶段。文章来源于艾德克斯电子。
