电器安全标准测试多功能分析仪TOS9300高响应速度实现火花放电的检测

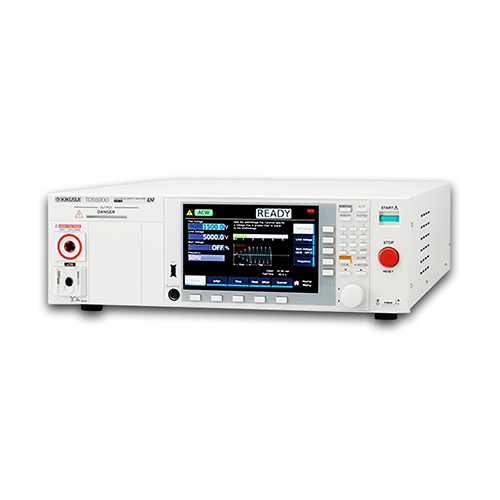

电器安全标准测试多功能分析仪TOS9300高响应速度实现火花放电的检测。TOS9300多功能分析仪是对电子产品进行安全分析的测试仪器，可以对耐压绝缘电阻、对地连接、漏电流（接触电流和保护导体电流）以及局部放电进行安全方面的测试，并为这些电器安全测试创建自动化系统。TOS9300在短路、介电击穿、局部放电的分类判断方面检测准确的处理能力比传统的安全测试仪快三倍，从而降低了管理的成本和生产力的提高，还节约了浪费在生产线上的宝贵空间，是符合各种通用标准的电气安全测试仪器，非常适合研发、质量保证、生产线和实验室等领域。
电弧(Electric Arc)的相关的问题是我们经常会收到的客户咨询内容之一，在今天的这篇文章里，主要讲一下菊水的TOS9300多功能的电气安全测试仪是如何实现对火花放电的检测的。电弧放电是由于阴极区与阳极区所产生的电势差，从而导致气体中出现绝缘击穿，发生气体放电的现象。电弧是很轻的无色无味的气体，会很容易受到外力的影响而变得弯曲或者变形。

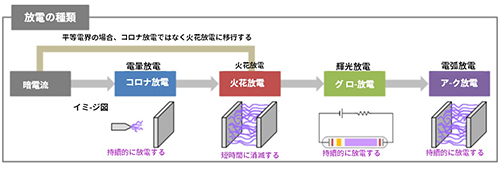

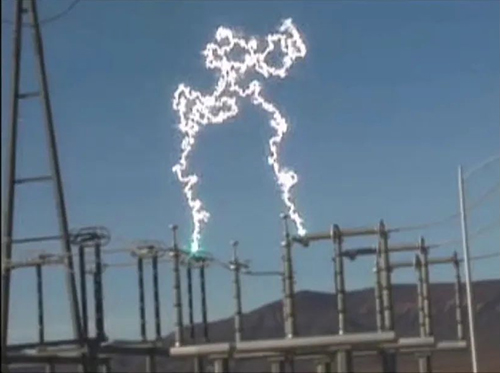

虽然上图中的电弧放电是出现在发电所，但是这种现象也会在基板的设计研发时发生。基板发生电弧放电的原因也有很多，例如由于基板上的端子距离近，并且端子间的电势差较大时、或电流容易通过时(充满瓦斯环境等)，都可能会发的生电弧放电。当在进行生产与开发研究时的耐电压测试、绝缘电阻测试时，经常会有用户咨询，菊水的产品是否具有「Flashover电弧检测功能？」。对于这个提问，其实用户在这里询问到的「电弧放电」分为了好几个种类。具体请参考以下表格。
| 放电种类及其解说 | |
| 放电种类 | 解说 |
|
火花放电 (flashover) |
当高压电源的功率不太大时，高电压电极间的气体被击穿，出现闪光和爆裂声的气体放电现象。(取自百度百科) |
|
电晕放电 (corona discharge) |
气体介质在不均匀电场中的局部自持放电，是很常见的一种气体放电形式。是火花放电前的状态。(取自百度百科) |
|
辉光放电 (glow discharge) |
放电的很终形态。当火花放电从不连续发生变为连续发生时出现。高电压 · 小电流。 |
|
电弧放电 (arc discharge) |
放电的很终形态。当火花放电从不连续发生变为连续发生时出现。低电压 · 大电流。 |
而刚刚说到的「电弧检测功能」对于像菊水的产品一样的测量仪器制造商来说，通常指的是「火花放电」。
那么菊水的TOS9300系列是否具有电弧放电检测功能呢？菊水的电器安全标准测试多功能分析仪TOS9300系列可以通过高响应速度而实现火花放电的检测。当发生火花放电的瞬间时，会产生电流。下图为发生火花时的示意图。电流值的波尖部分显示的则是火花放电与电弧放电的部分。

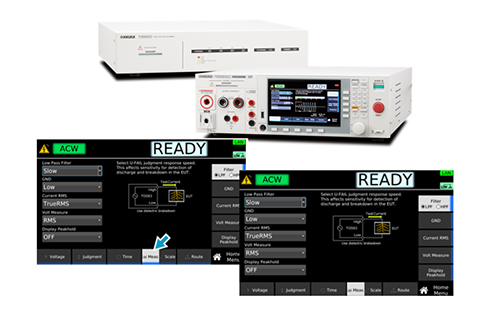

TOS9300系列的响应速度或者灵敏度有五种级别可以设置。通过设置还可检测出传统的耐电压测试中无法检测到的小量放电。如将TOS9300系列的响应速度设定值(Low Past Filter)设置为FAST使用时，还可以检测出电弧放电与电晕放电。
TOS9300系列电气安全标准多功能分析仪中采用彩色的高可见度的液晶显示器，TOS9302/TOS9303/TOS9303LC可以测量40A的AC/DC接地导通的试验；可以对绝缘击穿检测的灵敏度进行设置；可以对5kV、100mA的交流电和7.2kV、100W的直流电进行耐电压测试；TOS9303LC全能型号分析仪单台就可以对AC/DC进行耐压、绝缘电阻、AC/DC接地连续性和漏电流测试；带有LAN、USB和RS232C标准的通信接口；TOS9320高电压扫描器可以和菊水传统型号TOS5300系列等连接配合使用。
