菊水的PCR-WEA/WEA2系列可编程电源可测大容量的AC/DC
菊水的PCR-WEA/WEA2系列可编程电源可测大容量的AC/DC。很近,经常有客户在询问有没有可以测试大容量的AC/DC测试设备可推荐的,就推荐了日本菊水的PCR-WEA/WEA2系列的大功率开关交流电源,这个系列的电源可以用来测试大容量的交直流电源,还可以进行编程。此系列测试设备设计紧凑,功率密度大,具有高性能的PWM变频大功率交直流稳定电源;此系列的电源可以测试从小容量到大容量使用交流电工作的任何产品,例如小型电池(交流适配器)和大型设备(例如家用电器和飞机)。和之前的型号相比,PCR-WE的尺寸已大幅减少60%,甚至尺寸更为紧凑。设备的效率有所提高,效率越高,输入输出所需的供电能力就越小,从而降低了电力的成本。单台电源36kVA实现“超高功率密度”,模型容量越大,节省空间的效果就越大。
PCR-WEA/WEA2系列可编程电源使用说明书
设计小巧,6U高约266mm可测6kVA
单独的机柜可以实现36kVA,具有超大功率
可以并联运行,较大144kVA,支持不同型号并联
各种电源变化和电压下降等电源线路异常模拟
序列功能
省电功能
直流额定功率的100%的输出
输出频率:1Hz-5kHz
输出电压:AC0~320Vrms,DC0~±452V
通信I/F:LAN,USB,RS232C标配
响应速度可达40μs

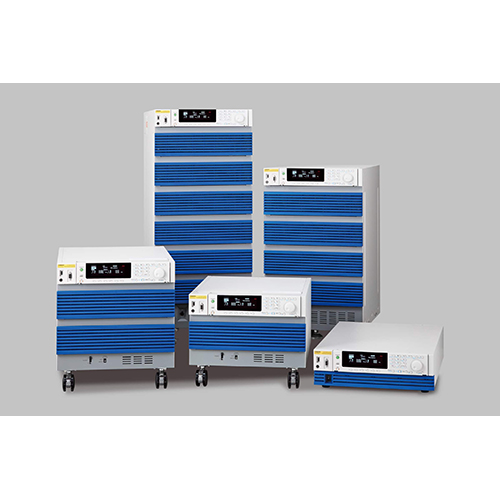

PCR-WEA/WEA2系列共有15种机型,

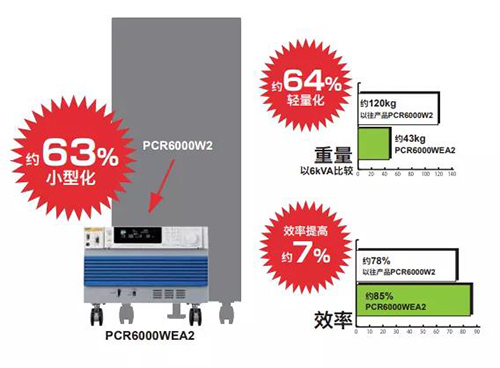

如上面所示,PCR-WEA/WEA2系列电源与之前的PWM型号相比,PCR6000WEA2比PCR6000W2的设计更为紧凑,PCR-WEA的尺寸大幅减少60%,效率也提高了约7%,整体效率约为85%。

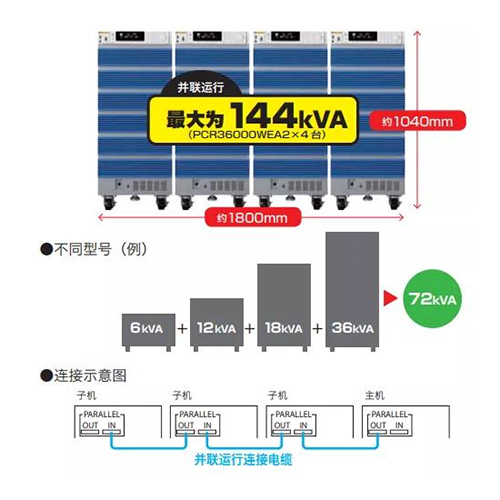

PCR-WEA/WEA2系列的电源,在相同电压而不同型号的情况下,可以实现并联运行,可高达144kVA。在6kVA以及更高的型号所需要的输入电压相同的情况下,可以并联运行电缆,所有型号都可以实现并联运行的功能。即使在不同型号之间,在相同的电压下,各种高功率的电源之间也是可以并联运行并连接电缆的。

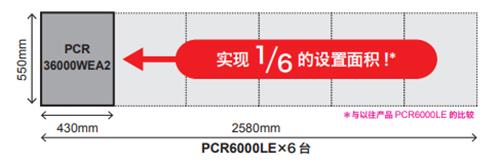

PCR-WEA/WEA2的功率密度极高的36kVA,在机箱外形规格得到了明显的改进,在用户的测试设施中占用的宝贵空间相比来说比较小。在高功率型号中甚至进一步优化了外形尺寸。以单一机柜36kVA实现“超大功率密度”。越是大功率型号,节省空间的效果会更好。如果是PCR-WEA/WEA2,仅为PCR-LE的1/6的尺寸!如果电源摆放空间不足,大范围提高空间系数的PCR-WEA/WEA2系列可对节省空间做出很大的贡献。
重量的比较,以36kVA为例,如果PCR6000LE的重量约为840KG,而PCR36000WEA2的重量约为170KG,其重量相较于PCR-LE减轻了约80%!
PCR-WEA/WEA2系列电源以变频的方式为PWM逆变器型交流电源实现极低的开关噪声,1kVA~6kVA的脉动噪声低至0。25Vrms。PCR-WEA系列甚至具有与PCR-LE/LE2线性放大器电源系列相似的噪声性能。PCR-WEA/WEA2的紧凑、高功率设计在绝对不影响纹波噪声性能的情况下实现。通常情况下,随着大功率化纹波噪声会逐渐变大,但是PCR-WEA/WEA2同时实现了大功率化和低纹波噪声。

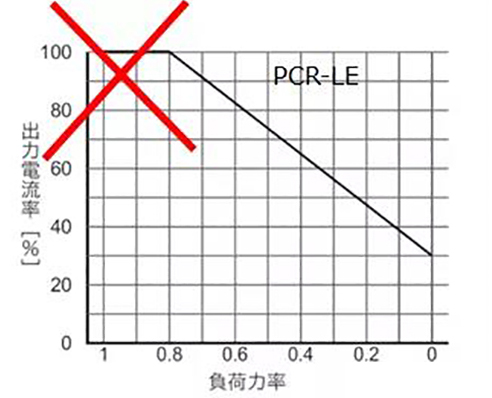

PCR-WEA/WEA2系列电源可以改善电流的供给能力。由于是逆变器方式,所以不用考虑「负载功率因数不同的带载电流下降」。

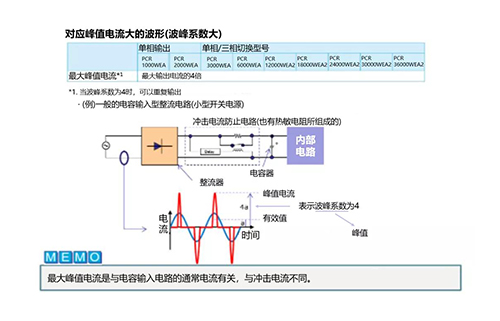

对电容性输入整流负载具有4倍的峰值电流
对应带有滤波器的电容负载,线性电源对于静电电容在10μF左右的滤波器不太稳定,但是WE系列可以非常稳定的工作。

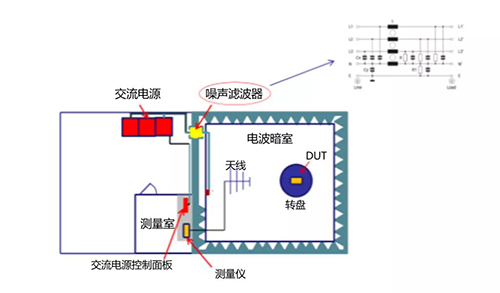

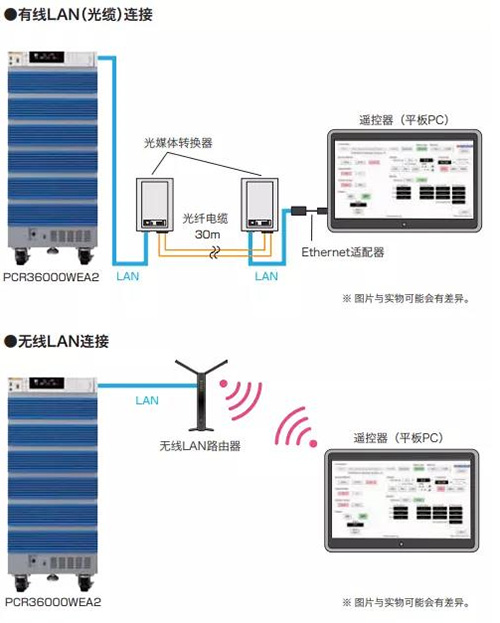

PCR-WE/WE2系列电源搭载有标准通信接口,用户可以根据需求选择I/F LAN、USB或者RS232C,也可以选配GPIB。在这些标准通信接口中,LAN可支持LXI,并能实现通过电脑、智能手机或者平板电脑等打开Web浏览器进行在线监控。PCR-WE/WE2也可以对距离较远的建筑物中的电源进行远程控制,管理。对于电波暗室或者屏蔽室中使用的交流稳定电源,也比较适合用LAN(LXI)进行远程遥控器。

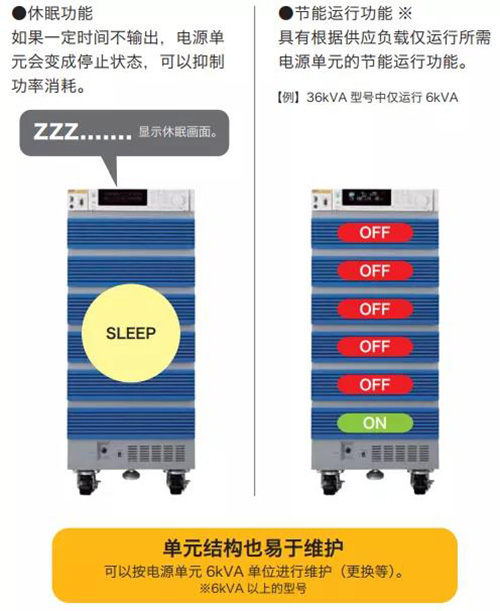

6kVA以上的型号省电功能(省电运行)。以往的电源如果长时间不输出,单元就会停止,并抑制功率消耗。而PCR-WE/WE2系列电源具有供应负载仅运行所需电源单元的节能运行功能,如果在一定时间内不输出,电源单元中仅运行6kVA,也更易于维护。

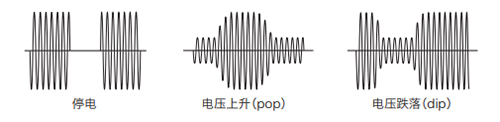

PCR-WEA/WEA2系列电源可以进行电源线异常模拟的功能。用户可以利用此功能对输出的电源擀行停电、电压降低(下降),电压升高(上升)的不同情况进行电源线异常的模拟试验。并可以用于开关电源以及电子设备等试验。

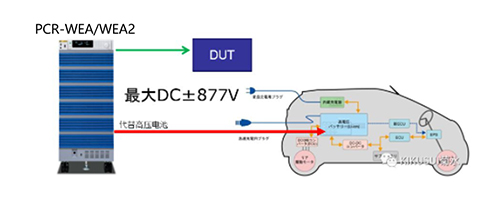

直流输出时可作为大容量高压电池使用,高压电池的模拟需要越来越高。电池具有输出电流与吸收电流两方面的功能。单相3线模式时较大输出DC±877V(容量只有2/3),这样就可以用于EV内置充电器、DC/DC/各种ECU开发时的检证与蓄电用设备AC/DC的检证。

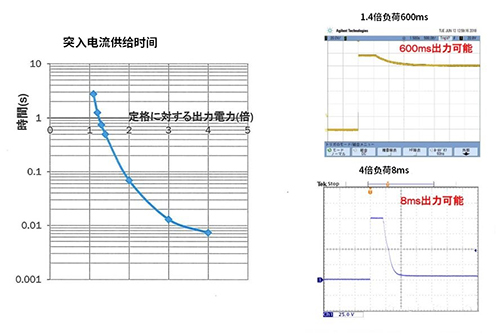

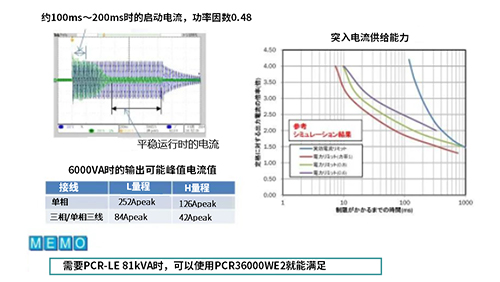

瞬时电流供给能力增大,可以提供电机启动时所需的脉冲电流。PCR-WEA/WEA2系列能过对应波峰系数4的峰值电流,一般的冲击电流也可以按波峰系数4来考虑,所以满足额定电流的4倍的冲击电流。后面要介绍的DC冲击电流也是额定电流值的4倍8ms的时间。

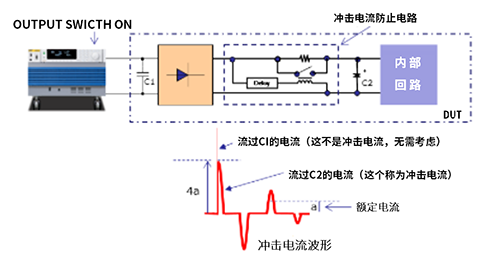

DC设备启动时或电源变动时,会产生冲击电流。PCR-WEA/WEA2系列的冲击电流对应图如上「冲击电流的时间与电流关系」。
PCR1000WEA(New) 单相1kVA、10A/5A、大容量智能交/直流稳压电源
PCR2000WEA(New) 单相2kVA、20A/10A、大容量智能交/直流稳压电源
多输出(单相/单相三线/三相输出)机型
PCR3000WEA2(New) 单相:3kVA/单相3线:2kVA/三相:3kVA,大容量智能交/直流稳压电源
PCR6000WEA2R(New) 单相:6kVA/单相3线:4kVA/三相:6kVA,大容量智能交/直流稳压电源*
PCR6000WEA2(New) 单相:6kVA/单相3线:4kVA/三相:6kVA,大容量智能交直流稳压电源
PCR12000WEA2R(New) 单相:12kVA/单相3线:8kVA/三相:12kVA,大容量智能交/直流稳压电源*
PCR12000WEA2(New) 单相:12kVA/单相3线:8kVA/三相:12kVA,大容量智能交/直流稳压电源
PCR18000WEA2R(New) 单相:18kVA/单相3线:12kVA/三相:18kVA,大容量智能交/直流稳压电源*
PCR18000WEA2(New) 单相:18kVA/单相3线:12kVA/三相:18kVA,大容量智能交/直流稳压电源
PCR24000WEA2R(New) 单相:24kVA/单相3线:16kVA/三相:24kVA,大容量智能交/直流稳压电源*
PCR24000WEA2(New) 单相:24kVA/单相3线:16kVA/三相:24kVA,大容量智能交/直流稳压电源
PCR30000WEA2R(New) 单相:30kVA/单相3线:20kVA/三相:30kVA,大容量智能交/直流稳压电源*
PCR30000WEA2(New) 单相:30kVA/单相3线:20kVA/三相:30kVA,大容量智能交/直流稳压电源
PCR36000WEA2R(New) 单相:36kVA/单相3线:24kVA/三相:36kVA,大容量智能交/直流稳压电源*
PCR36000WEA2(New) 单相:36kVA/单相3线:24kVA/三相:36kVA,大容量智能交/直流稳压电源
文章来源于测试仪器
PCR-WEA/WEA2是一系列多功能开关交流电源,结合了精确的高功率输出和超紧凑的设计。此系列有15种型号,输出范围从1kVA到36kVA AC/DC,具有6kVA及以上的单相和三相可变输出,PCR-WEA2还具有再生模式(仅具有三相200V输入的“R”型号 (PCR-WEA2R)。仅用于安装现场内的再生模式 ,可大幅降低功耗并降低运营成本。PCR-WEA2/WEA2R还支持混合匹配并行操作(6kVA 及以上机型可并联运行,很多4台。不需要相同型号的组合),适用于大型测试系统,高达可达144kVA。所有型号还提供高达5kHz的输出频率,这对于航空电子行业的交流应用至关重要。
