被测元器件上的电压是否等于

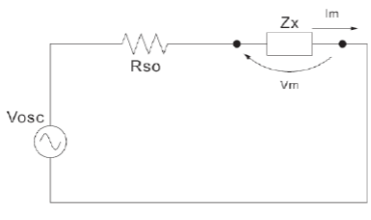

数字电桥用户设定的电压?测试信号电平和被测件的简化模型如公式:
可见被测件的测试信号电平取决于测试信号电平、LCR数字电桥的源内阻和被测件阻抗的分压,如下所示:
式中:
|Vosc| 用户设定的信号电压电平。
Rso LCR电桥的源电阻(目前常州致新的仪器一般都有5种内阻模式供用户选择)。
|Vm| 加到被测件上的信号电压电平
|Im| 在被测件中流过的信号电流电平
|Zx| 被测件的阻抗
由以上公式可知,被测件上的电压不一定等于用户设定的电压。具体要根据以上公式算的。
