RSA5032N实时频谱仪可以捕捉到隐藏在大信号下的小瞬态信号。由于不可再生的无线电频谱资源以及用户、无线电的应用数量的急剧增加，当前的射频频谱变得越来越拥挤和繁忙。如何更有效地利用有限的射频频谱资源是当前无线电从业人员必须面对的主要问题。同时，产品设计和测试的难度增加了。工程师不仅要确保其产品符合相关规定，还要时刻注意其他射频干扰源对其产品的产生的影响。如何捕获这些偶然的RF干扰源并充分理解信号频率、功率、概率和时间等多维信息是当前RF工程师面临的一个重要挑战。

与传统的RF接收器或频谱分析仪相比，RSA5032N实时频谱分析仪为无线电监控和频谱管理应用提供了许多出色的功能。利用RSA5032N频谱分析仪的实时分析的特性，可以快速而可靠地捕获瞬态、突然和难以捉摸的复杂信号； 然而，光捕获是不够的，如何呈现信号的细节和特征？这就需要实时频谱分析模式下的概率密度频谱显示功能，这也是通常所说的余辉显示。
Q：什么是概率密度谱？
A：概率密度是指频率和振幅点在采集间隔中出现的次数，通常称为余辉图。用x轴表示频率，用y轴表示幅度，用z轴表示出现次数，用T轴表示时间； 通过使用颜色表示z轴，使用亮度表示T轴时间，在二维界面上显示四维数据。

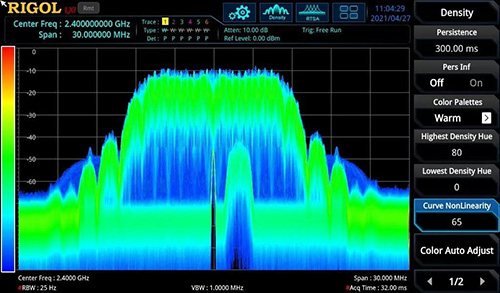

概率密度谱示意图

如图所示，在密度光谱视图中还显示白色轨迹。该跟踪显示了上次采样间隔的实时频谱。当使用正峰、负峰或平均检测时，白迹从采样间隔内的所有数据中获得检测数据； 当使用采样检测时，很后一个FFT用于计算结果。为了在较长的时间范围内显示信号条件，可以在显示屏上显示多个概率密度图。很新的概率密度图以较大亮度显示，与当前时间的距离越长，概率密度图的亮度就越低。

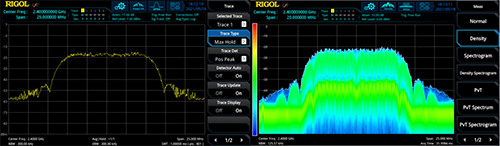

RSA5032N实时频谱分析仪的概率密度谱功能适合分析利用传统手段难以发现的信号特征。将传统频谱分析仪的单色频谱显示与概率密度频谱分析结果进行比较，可以看出两者之间的差异。 图中显示了传统扫描单色频谱和概率密度频谱对相同Wlan信号的分析和显示。用户可以明显地观察到概率密度频谱，并能清楚地显示Wlan信号的上行和下行链路内容，而传统的频谱分析仪只能使用单色轨道来显示信号的峰值幅度。这是因为概率密度谱采用了色阶色温技术，这意味着没有相同信号的频率和时间信息。可以先通过颜色的深浅程度来表示信号出现的频次信息，用较浅的颜色表示出现频次低的事件，用较深的颜色表示出现频次高的事件；再通过对颜色明暗程度的调整，来表现信号出现的时间的信息，信号出现的时间的越久，颜色越暗，刚刚出现的信号，颜色则比较亮。相比之下，传统的扫描频谱分析仪由于“功率叠加”的原理，只能在较大保持道上显示能量高达的信号，无法区分同一频点或同一频段是否有其他信号。
