进口在线测试机

在线测试机首选日置品牌,日置新推出1220系列型号,针对客户不同的测试需求。
银飞君收到某外企元器件生产商的需求,他们目前需要对控制摄像头变焦距的PCB进行测试,共有100多个焊点,希望能采用ICT测量方式测量PCB各个焊接点绝缘测试、抵抗测试、短路测试、加上电流消耗测试等,了解到日置有此类产品,但是希望能优先国产品牌,我们跟客户解释了目前此类ICT测试系统,国内没有品牌可以替代,日置就是这个行业的创新,日置FA1220系列在线测试系统,价位依据客户具体测试需求而不同,能满足到不同需求的客户预算。客户说先跟领导汇报一下实际情况,后续再决定具体方案,保持跟进。

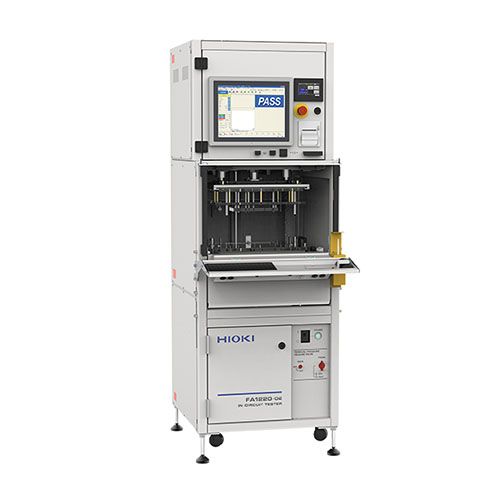

日置在线测试机

进口在线测试机概要

对应电路板的元件单体,贴装状态,功能检查等各种测试,可以集成到客户的设备中
● 功能集中在灵巧型装置1BOX中,使其易于集成设备
● 增强功能检查
● 电解电容器/ IC反向插入检测
● 配备宏测试功能,提高检查效率
● 4端子低电阻测量,可以稳定地测量低电阻

进口在线测试机规格

测试点数 较大:1024 PIN(能以128PIN为单位进行追加)
标准0 PIN(扫描板为选件)
测试步数 循环短路/开路数据:1024 PIN
元件数据:很多10000步
宏数据:1024 PIN/ 1024 PIN(与PIN数无关)
IC数据:500步(很多1024 PIN/步)
充电数据:40组
探针接触数据:1024 PIN
组数据:255组
检查项目·测试范围 循环短路/开路:4Ω~400kΩ(默认40Ω)
宏测试(阻抗):1Ω~10MΩ
元件测试
IC反向插入检测
测试部分 DC电压表:800μVf.s.~25 V f.s.,8档量程
DC电流表:100 nA f.s.~250 mA f.s.,9档量程
AC电流表:10μArmsf.s.~10 mArms f.s.,4档量程
宏测试:电流表10μ/ 100μ/ 1 m / 10 mArms,4档量程
扫描部分※2 使用开关:模拟开关(扫描板E4201,E4202)
通道数:128 CH/板卡(2端子/ 4端子可切换)
输入保护:±15 V /±0.5 V(可一并设置,仅适用于扫描板E4201和E4202)
外部输入/输出※2 使用I / O板E4220 * 1,输入60点 / 输出56点
* 1 FA1220 / FA1221版本升级后,将安装I / O板E4220的设置功能。
* 2零售选件
控制部分 外接电脑(另售)
主机:实时OS,PC连接专用LAN(10/100 x 1端口)
电源 100~240 VAC(±10%)单相50 Hz / 60 Hz,较大260 W(完全安装1024针扫描仪板时)
体积及重量 200W × 323H × 298Dmm, 10 kg
附件 使用说明书×1,测试线×1,定位搜索针×1,金属配件×1,安装光盘×1

进口在线测试机选件

-因为可运行1137支援软件的PC已停止提供,旧型号1101和1102用于1220(FA1220)的数据无法进行转换。 -旧型号(1220-00 / -01 / -02 / -11 / -50 / -51 / -52 / -55)和FA1220 / FA1221之间的数据兼容性:可以使用旧型号的数据,但并不完全兼容。可能需要进行游离电容吸收,接线电阻吸收,S / O数据吸收,IC数据吸收和调试元件检查参数。特别是在微小电容的测量,有必要重新吸收游离电容。
