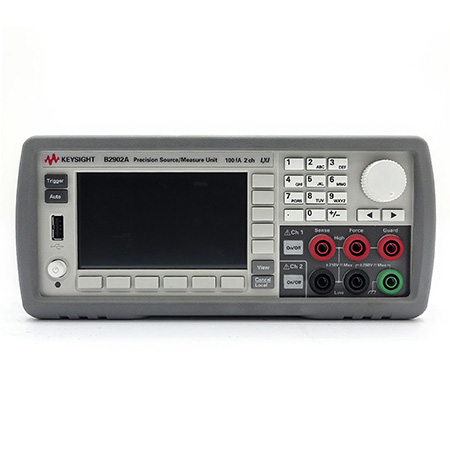

B2902A精密型电源
B2902A具有直观的GUI 以便在前面板上设置和查看 I/V 曲线。经济高效的电源和测量一体化解决方案,提供卓越的性能和一流的图形用户界面。传承 75年创新史,是德始终帮助您开启测试测量新视野。独有的硬件、软件和技术人员资源组合能够帮助您实现下一次突破。1939年成立的惠普公司起源于电子测量, 是德科技将这一业务传承至今,并将继续发扬光大。B2902A具有双通道100nV/100 fA测量分辨率和210V、3A直流/10.5A脉冲源功能,是一个精密型电源和测量单元。
B2902A精密型电源配置指南
KeysightB2900A系列精密型源表(SMU)包含下列四个型号:
–B2901A 精密型源表,1通道,100fA分辨率,210V,3A 直流/10.5A脉冲
–B2902A精密型源表,2 通道,100fA分辨率,210V,3A 直流/10.5A脉冲
–B2911A 精密型源表,1通道,10 fA分辨率,210V,3A 直流/10.5A脉冲
–B2912A 精密型源表,2 通道,10 fA分辨率,210V,3A 直流/10.5A脉冲
第1步:选择B2900A系列型号
您选择的时候首先需要考虑两个重要因素:测量通道数(一个或两个)和源表的性能。B2900A系列分为标配型(B2901A/B2902A)和高性能型(B2911A/B2912A)两个档次。需要注意的是,标配的型号在购买后,无法通过升级来获得更多个通道或高性能的型号。
型号 | 通道 | 较大输出 | 特征 | 特征 | 特征 | 优势 | |
直流 | 脉冲 | ||||||
B2901A | 1 |
210 V 3.03 A |
200 V 10.5 A |
1 pA 1 V |
100 fA 100 nV |
20 ųs | 单一视图、图形视图 |
B2902A | 2 |
210 V 3.03 A |
200 V 10.5 A |
1 pA 1 V |
100 fA 100 nV |
20 ųs |
单一视图、双视图、 图形视图 |
B2911A | 1 |
210 V 3.03 A |
200 V 10.5 A |
10 fA 100 nV |
10 fA 100 nV |
10 ųs | 单一视图、图形视图、滚动视图 |
B2912A | 2 |
210 V 3.03 A |
200 V 10.5 A |
10 fA 100 nV |
10 fA 100 nV |
10 ųs | 单一视图、双视图、图形视图、滚动视图 |
下面附件作为每款B2900A系列 SMU 的标准配置提供:
描述 | 数量 | 更多信息 | |
1. | 产品资料光盘 | 1 个 | 包括用户手册电子文件、驱动程序和软件 |
2. | KeysightI/O程序库光盘 | 1 个 | 包括 KeysightI/O程序库的驱动程序和安装软件 |
3. | 快速参考 | 1 个 | 印刷版快速入门指南(英文版) |
4. | 校准证书(无测试数据) | 1 个 | 校准证书(无实际测试数据)。如果您需要测试数据,请指定选件 UK6。 |
5. | USB电缆 | 1 个 | USB电缆(1.8 米)。可订购部件编号 8121-1696。 |
第2步:添加可选且经过本地化的用户指南
第3步:选择可选附件
描述 | 产品型号 | 更多信息 |
机架安装套件 | B2901A-1CM B2902A-1CM B2911A-1CM B2912A-1CM |
B2900A 系列的机架安装套件 2U 高 EIA 和 1/2 机架宽。 |
B2900A SMU可支持2线和4线测量。默认连接方案为较为简单的2线配置,该配置仅使用Force端接。在2线模式下,感应端接保持开路。
如果您要测量非常小的电阻或要施加非常大的电流,那么您应使用4线测量方法(也称为 Kelvin 方法)。这种技术同时使用Force和感应端接,通过感应端接测量(无电流经过),电缆电阻的效应能被消除。
低电流测量(< 1nA)需要增加防护,以防止通过测量电缆的电流泄露。下面的原理图提供了有关防护技术的简要概述。防护测量需要使用三同轴电缆。一个(x1)随动的缓冲放大器使防护导体与中心导体处于同一电势。由于没有压差,不会有电流从中心导体流向防护导体。 注:在此示例中,即使是测试夹具也配有保护屏蔽,以防止在测试夹具上发生泄露。
低电流测量(< 1nA)需要增加防护,以防止通过测量电缆的电流泄露。下面的原理图提供了有关防护技术的简要概述。防护测量需要使用三同轴电缆。一个(x1)随动的缓冲放大器使防护导体与中心导体处于同一电势。由于没有压差,不会有电流从中心导体流向防护导体。 注:在此示例中,即使是测试夹具也配有保护屏蔽,以防止在测试夹具上发生泄露。
考虑互锁电路
为了防止意外暴露在危险的高电压下,B2900A SMU 拥有安全互锁。除非互锁电路关闭,否则它们不能提供大于 ± 42 V 的电压。这可通过使用后面数字I/O输出的第 16 和第 24 引脚实现。通常,这些引脚会路由至屏蔽盒或测试夹具。 要完成互锁电路,它们必须闭合。
如果您正在使用 16442B 测试夹具,那么您可使用 N1294A-011 或012互锁电缆连接到互锁电路。如果您未使用 16442B,那么您应按下图所示安装联锁电路。如欲了解详细信息,请参见 Keysight B2900A系列用户指南中的“安装互锁电路”。
B2900A系列拥有多个免费的软件控制选件,支持您根据具体应用,选择较好的解决方案
–要通过GPIB接口实现软件控制,需要使用 82357B GPIB-USB接口。
–B2900A 系列提供有 1.8 米 USB电缆,以便通过 USB接口实现软件控制。
–通过LAN接口实现软件控制需要使用LAN电缆。
EasyEXPERT group+软件支持同步控制多个单元。
EasyEXPERT group+软件能够很多同时控制4台B2900A SMU。当您使用 EasyEXPERT group+软件控制多台B2900A SMU时,需要连接触发线,以便使一个单元和其他单元保持同步。只有GPIB连接可支持EasyEXPERT group+。
第4步:选择保修期限和校准方案
3年是是德免费保修, 5年是德科技送修维修保证方案。是德科技为所有产品免费提供标准的是德科技工厂校准。
以上文章来源于测试仪器
