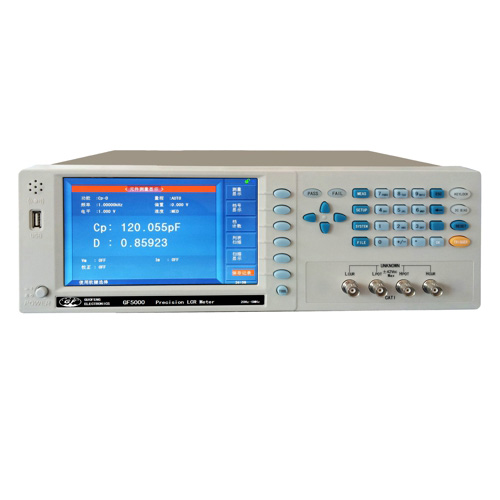

GF5000高精密数字电桥
LCR电桥简要介绍
GF5000高精密数字电桥是国峰5MHz元件参数分析仪,是一种用于各种电子元器件检验的多功能元件参数测试仪。采用7 英寸800*480 像素TFT LCD,高速、宽频、6 位测试分辨率,0.05%的测试精度,高速测试(快速模式可达75 次/秒)可满足生产线品质把控、进货检验及实验室测量等要求。宽频率量程20Hz-5000kHz 可满足各种场合元件参数检测的需求。(内置DCR 直流电阻测试功能:1Ω-1000kΩ)。GF5000高精密数字电桥特点
GF5000高精密数字电桥性能与测试
1.测量功能
1.1部分测量参数细分说明
测量速度
快速:频率>=1kHz时很快75次/秒(13ms/次)(部分机型可达200次/秒)
中速:约10次/秒(90ms/次)
慢速:约1.5次/秒(650ms/次)
中速和快速在频率小于1kHz时测量速度会降低,反之测量速度会提高。
测试信号频率
测试信号为正弦波,频率准确度:0.02%
很小分辨率:0.1mHz
其中HN1000A机型的44个频率点为:
50Hz、 60Hz、 80Hz、100Hz、120Hz、150Hz、200Hz、250Hz、300Hz、4000Hz、5000Hz、600Hz、800Hz、1kHz、1.2kHz、1.5kHz、2kHz、2.5kHz、3kHz、4kHz、5kHz、 6kHz、 8kHz、10kHz、12kHz、15kHz、20kHz、25kHz、30kHz、40kHz、50kHz、 60kHz、 80kHz、100kHz、120kHz、150kHz、200kHz、250kHz、300kHz、400kHz、500kHz、600kHz、 800kHz、1MHz
1.2 信号模式
正常:在测量显示页面上编程测试电压,测量时测量端电压根据被测阻抗可能比设置电压小。
恒电平:内部电平自动调节使被测件上电压与设定电压一致。
1.3 测试信号电平
模式 | 范围 | 准确度 | 步进 | |
电压 |
正常 恒压 |
5mVRMS—2VRMS 5mVRMS—1VRMS |
±(10%×设定值+2mV) ±(6%×设定值+2mV) |
1mV |
电流 |
正常 恒流 |
5OμARMS —20mARMS 100μARMS —10mARMS |
±(10%×设定值+10μARMS) ±(6%×设定值+10μARMS) |
1mV |
1.4 测试信号电平监视器
模式 | 范围 | 准确度 |
电压 |
5mVRMS—2VRMS 0.01mVRMS—5mVRMS |
±(3%×读数+0.5mV) ±(12%×读数+0.1mV) |
电流 |
50μARMS—20mARMS 0.001μARMS—50μARMS |
±(3%×读数+5μA) ±(12%×读数+1μA) |
1.5 直流电阻测试电压
1.5VDC(测试端开路时)准确度:±5%内阻:100Ω±5%
1.6 内部直流电压偏置
0V、1.5VDC、2VDC可选择。设定准确度:±5%(1.5V、2V)
GF5000数字电桥技术指标
测试频率 | 20 Hz-5MHz,0.0001Hz分辨率 | ||
测试参数 | | Z|, |Y|, C, L, X, B, R, G, D, Q, θ ,DCR | ||
基本测量准确度 | 0.05% | ||
等效电路 | 串联, 并联 | ||
数学功能 | 绝对值偏差, 百分比偏差 | ||
量程方式 | 自动, 保持, 手动选择 | ||
触发方式 | 内部, 手动, 外部, 总线 | ||
测量速度(≥1kHz) | 快速: 200次/秒, 中速: 12次/秒, 慢速: 3次/秒 | ||
平均次数 | 1—255 | ||
延时时间 | 0—60s, 以1ms步进 | ||
校准功能 | 开路 / 短路 / 负载 | ||
列表扫描 | 10点列表扫描功能 | ||
显示方式 | 直读,Δ,Δ%,V/I(被测电压/电流监视) | ||
显示器 | 800×480 RGB7英寸16: 9 TFT LCD显示器 | ||
测试信号 | |||
输出阻抗 | 30 Ω, 50 Ω,100 Ω, 10 /CC可选择 | ||
测试信号电平 | 正常:10mV-5V 准确度:10%,1 mV步进 恒电平:10 mV-1 V准确度:5%,1 mV步进 | ||
直流 偏置源 | 内部 | ±5V(±100mA)直流偏压源,准确度:1% | |
选配 | |||
显示范围 | |||
|Z|, R, X | 0.01mΩ — 99.9999 MΩ | ||
DCR | 0.001 mΩ — 99.9999 MΩ | ||
|Y|, G, B | 0.00001μS — 99.9999S | ||
C | 0.00001pF — 9.99999F | ||
L | 0.00001μH — 99.9999kH | ||
D | 0.00001 — 9.99999 | ||
Q | 0.00001 — 99999.9 | ||
θ (DEG) | -179.999º— 179.999º | ||
θ (RAD) | -3.14159 — 3.14159 | ||
其他 | |||
比较器功能 | 十档:(九档合格,一档不合格),另有AUX档 | ||
多参数 | 可任意选择四个参数进行同时测量并显示 | ||
曲线扫描功能 | 多种测试条件下,对被测件进行图形扫描分析 | ||
存储器 | 内部存储、USB扩展存储 | ||
接口 | 标配RS232C、HANDLER、USB HOST,USB DEVICE、耳机接口、脚踏接口;可选GPIB、LAN | ||
尺寸 | 375mm(宽)*135mm(高)*350mm(长) | ||
净重 | 约7公斤 |
GF5000高精密数字电桥配件选择
可选配件
