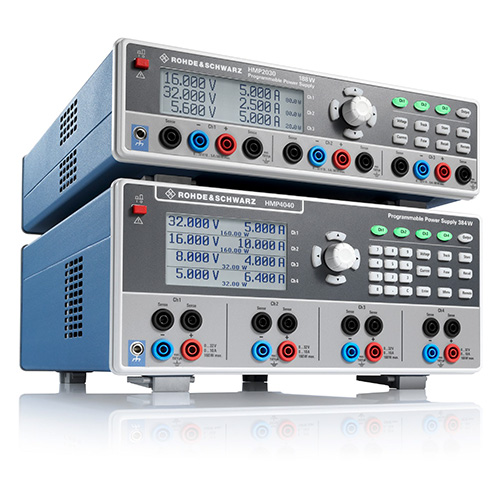

R&S电源HMP2020/2030/4030/4040用于实验室和测试系统

R&S电源HMP2020/2030/4030/HMP4040用于实验室和测试系统。HMP 电源非常适用于实验室和测试系统,专为在实验室和系统机柜中使用而量身定制。高性能电源旨在提供比标准仪器更高的输出功率。无论是在实验台上使用还是集成到生产测试系统中,电源HMP2020/2030/4030/HMP4040都必须稳定,同时提供所需的准确性和速度。远程控制功能和机柜安装适配器在系统应用中至关重要。采用电源的后面板连接,并具备很重要的紧凑设计特点,这是确保可用于测试系统的关键因素。
HMP电源满足所有这些要求,特别是HMP4040,它通过紧凑型封装将四个电子等效的高性能通道罕见地组合在一起。感应功能可满足更严格的准确性要求。连接引线上经常会出现明显的电压降,特别是在电流消耗较高的应用中。由于电源通常保持恒定的输出电压,DUT上的电压将低于仪器上显示的电压。感应功能可以补偿电源引线上的电压降。负载上实际存在的电压通过一对额外的感应线进行测量,并根据该值直接在负载上调节电压。HMP电源为每个输出通道提供独立的感应线。
RS电源
名称 类型 订单号
主设备
双通道电源 HMP2020 3629.6718.02
三通道电源 HMP2030 3629.6718.03
三通道电源 HMP4030 3629.6776.03
四通道电源 HMP4040 3629.6776.04
内含附件
电源线组、快速入门指南
接口选件
双接口 (RS-232/USB) HO720 3594.3660.02
IEEE488 (GPIB) 接口 HO740 3622.3194.02
系统组件
19 英寸机柜适配器,2 HU 适用于HMP2020/HMP2030 HZ42 3622.3207.02
19 英寸机柜适配器,4 HU 适用于HMP4030/HMP4040 HZP91 5800.0939.02
所有通道均为电位隔离和浮动:HMP电源系列由具有两个、三个或四个通道的仪器组成。每个通道的电路均与其他电路完全隔离;不连接到机箱接地。这样便于结合多个通道来驱动可能需要 +12 V/–12 V 的平衡电路,并避免复杂 DUT中的任何接地问题。
例如,可以将两个通道连接在一起,以提供 +12 V/–12 V 的平衡电路。所有通道都具有相同的电压范围:与市场上的其他电源相比,HMP电源在所有通道上提供的电压范围相同。用户可以为特定应用选择任何通道。每个通道都可视为一个单独电源。有两种功率等级的四种型号可供选择,且具有两个、三个或四个输出通道。

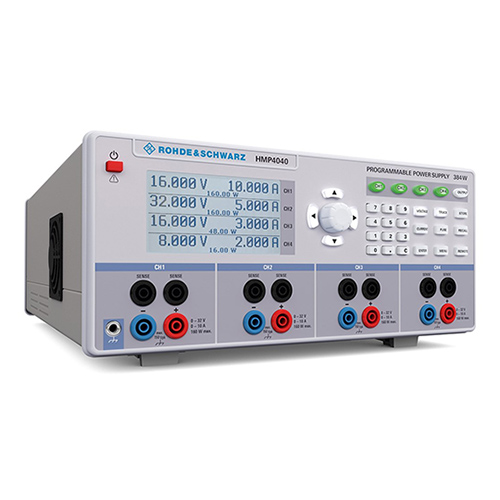

HMP4040

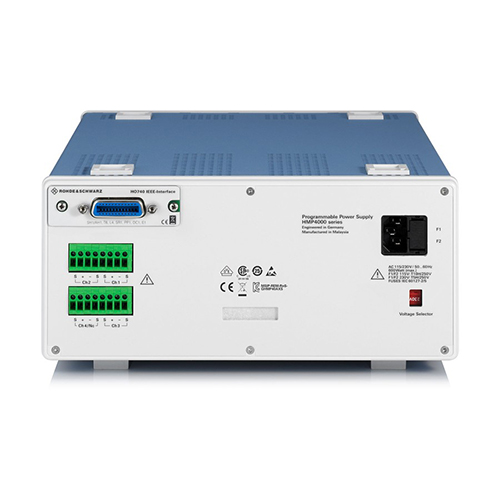

电源HMP2020/2030/4030/4040前面板和后面板上的连接。HMP电源前面板上的安全插座专为 4 mm 香蕉插头而设计。所有通道的其他连接(包括感应线)都在后面板上提供,以简化在机柜系统中的使用。
远程控制仪器功能。HMP 系列中的所有仪器均可远程控制以用于测试系统。使用可编程仪器标准命令 (SCPI) 脚本语言。以下接口可用:双接口 USB/LAN:具有 USB 和 LAN 端口的HO732 双接口是标配。双接口 RS-232/USB:具有 RS-232 和 USB 端口的HO720 双接口作为选件提供。可以安装此接口选件,以代替标准的HO732 接口。GPIB 接口:具有 GPIB (IEEE488) 端口的HO740 接口也作为选件提供。也可以安装此接口选件,以代替标准的HO732 接口。用户也可以自己实现其他远程控制接口,而无需打开电源外壳。

电气规格
输出 所有通道输出均为电位隔离,并且没有接地。
输出通道数 HMP2020 2
  HMP2030 3
  HMP4030 3
  HMP4040 4
总输出功率 HMP2020/HMP2030 较大 188 W
  HMP4030/HMP4040 较大 384 W
每个通道的较大输出功率 HMP2020 通道 1:160 W;通道 2:80 W
  HMP2030 80 W
  HMP4030/HMP4040 160 W
每个通道的输出电压 所有型号 0 V 至 32 V
每个通道的较大输出电流 HMP2020 通道 1:10 A;通道 2:5 A
  HMP2030 5 A
  HMP4030/HMP4040 10 A
串联操作的较大电压 HMP2020 64 V
  HMP2030/HMP4030 96 V
  HMP4040 128 V
并联操作的较大电流 HMP2020/HMP2030 15 A
  HMP4030 30 A
  HMP4040 40 A
电压纹波 3 Hz 至 100 kHz < 250 μV (RMS),典型值 <150 μV (RMS)
  3 Hz 至 20 MHz 典型值 < 1.5 mV (RMS)
电流纹波   < 1 mA (RMS)
负载调节 负载从 10 % 变为 90%
电压 ±(输出的 % + 偏移) < 0.01 % + 2 mV
电流 ±(输出的 % + 偏移) < 0.01 % + 250 μA
负载恢复时间 达到设定标称电压的 ±10 mV 以内 < 1 ms
电源电压调整率 电源电压出现 ±10% 的变化
电压 ±(输出的 % + 偏移) < 0.01 % + 2 mV
电流 ±(输出的 % + 偏移) < 0.01 % + 250 μA
设置分辨率
电压   1 mV
电流 HMP2020 通道 1 (10 A) < 1 A:0.2 mA;≥ 1 A:1 mA
  HMP2020 通道 2 (5 A) < 1 A:0.1 mA;≥ 1 A:1 mA
  HMP2030 < 1 A:0.1 mA;≥ 1 A:1 mA
  HMP4030/HMP4040 < 1 A:0.2 mA;≥ 1 A:1 mA
设置准确性
电压 ±(输出的 % + 偏移) < 0.05 % + 5 mV
电流 ±(输出的 % + 偏移) < 0.1 % + 5 mA
仪器和 DUT保护功能:具有高输出功率的高性能电源通常具有保护功能。但是,这些保护功能并不总是像在 HMP电源系列中一样得到一致实施。例如,可以为每个通道分别配置所有保护功能的限值。
较大电压(过压保护,OVP):如果电压升高到配置的较大值以上,输出将关闭,并且显示屏上的“OVP”指示灯闪烁。根据设置,仪器配置的电压或仪器测量的电压被用作 OVP 的切换阈值。
较大电流(电子保险丝、过流保护,OCP):为了给敏感负载提供更好的保护,HMP电源的每个通道都配有可单独配置或清除的电子保险丝。如果超过配置的电流水平,受影响的输出通道将自动关闭,并显示一条消息。
输出测量
测量功能   电压、电流
回读分辨率
电压   1 mV
电流 HMP2020 通道 1 (10 A) < 1 A:0.2 mA;≥ 1 A:1 mA
  HMP2020 通道 2 (5 A) < 1 A:0.1 mA;≥ 1 A:1 mA
  HMP2030 < 1 A:0.1 mA;≥ 1 A:1 mA
  HMP4030/HMP4040 < 1 A:0.2 mA;≥ 1 A:1 mA
回读准确性
电压 ±(输出的 % + 偏移) < 0.05 % + 5 mV
电流 ±(输出的 % + 偏移) < 0.1 % + 2 mA
电子保险丝可以链接到其他通道(FuseLink 功能)。如果某通道超过较大电流水平,则该通道和所有链接的通道将关闭。甚至可以设置电子保险丝的延迟时间。借助此功能,用户可以调整电源的行为,以便当通道打开时发生的短路电流尖峰不会使电子保险丝跳闸。
过热保护 (OTP):HMP电源自然具有内部过热保护功能,如果即将出现热过载危险,则会关闭仪器。
输出测量
温度系数(每°C) 5 °C 至 20 °C 以及 30 °C 至 40 °C
电压 ±(输出的 % + 偏移) 0.01 % + 2 mV
电流 ±(输出的 % + 偏移) 0.02 % + 3 mA
感应功能   是,针对每个通道
较大感应补偿   1 V
现代仪器概念:小巧紧凑、静音运行。通用电源需要满足各种要求。例如,它们必须在电网不稳定的国家/地区可靠地运行。HMP  中的主要变压器充当低通滤波器,以保持稳定的运行。电源应小巧紧凑。次级开关稳压器使HMP 极为高效。它减轻了重量和体积,并且调节风扇通常低速运转或完全关闭,因此噪音低。电源应提供纹波较小的稳定输出电压/电流。这可通过使用线性控制电路来实现稳定性。
额定值
较大接地电压   150 V(峰值)
较大反电压 连接到输出的相同极性电压 33 V
较大反向电压 连接到输出的相反极性电压 0.4 V
较大电流 很多 5 分钟 5 A
HMP电源提供多种保护功能,以防止损坏仪器和DUT。对于每个通道,用户可以单独设置较大电流(过流保护/OCP)或较大电压(过压保护/OVP)。输出通道在达到任一设定限值时关闭。过热保护 (OTP) 可防止仪器过热。在工业应用中,电源经常安装在 19 英寸机柜中。HZ42 和HZP91 机柜适配器可用于此目的。所有通道的其他连接(包括感应线)都在后面板上提供,以简化在系统机柜中的使用。HMP电源标配 USB/LAN 双接口。可以选择使用 RS-232/USB 双接口或 GPIB (IEEE488) 接口替换该接口。
远程控制模式
命令处理时间   < 50 ms

电源HMP2020/2030/4030/4040优点和主要特性

不止满足日常需求
❙ 所有通道均为电位隔离和浮动
❙ 所有通道都具有相同的电压范围
❙ 所有通道都有过载和短路保护
❙ 并联和串联操作
❙ 恒定电压和电流模式
❙ 跟踪和链接功能
❙ 仪器和 DUT保护功能
❙ 现代仪器概念:小巧紧凑、静音运行
保护功能
较大电压   可针对每个通道配置
较大电流(电子保险丝)   可针对每个通道配置
响应时间 (Iload > Iresponse × 2) < 10 ms
保险丝链接(FuseLink 功能)
保险丝延迟时间 可针对每个通道配置 0 ms 至 250 ms(增量为 10 ms)
过热保护
电源HMP2020/2030/4030/4040所有通道都有过载和短路保护:即使是很有经验的用户,偶尔也会分心–令人欣慰的是,由于输出具有过载保护和短路保护,所以 HMP电源不会被损坏。并联和串联操作:由于所有通道均电力等同,它们可以串联模式结合以获得更高电压。使用HMP4040 高达可以达到 128 V。在并联模式中,可以捆绑通道以获得更高电流。当两个通道组合在一起时,电流可高达 20 A,而当HMP4040 的所有四个通道组合时,电流可达到 40 A。
恒定电压和电流模式:配置和调节输出电压(恒定电压模式)是电源的标准应用。但是,HMP电源也可以在恒定电流模式下使用,而且每个通道可单独配置。如果超过配置的电流水平,限流确保仅可流经配置的电流。输出电压因此降低到配置值以下。这样可以防止在发生故障时对测试电路造成损坏。
跟踪和链接功能:独立的输出通道可以作为独立的电源使用,但是它们的真实通用性在组合时较为明显。通道可以并联或串联,以获得更高的电流或电压。便捷的跟踪功能可以让用户并联改变所有通道的电压。电子保险丝的链接功能使仪器用途更多样。当任何一个通道达到其限值时,电源可以配置为关闭所有通道。电源也可以配置为使某些通道保持活动,例如为冷却DUT的风扇供电。保险丝和所有其他保护功能的状态始终显示在显示屏中。
Special functions
Arbitrary function (EasyArb)
Parameter   voltage, current, time
Maximum number of points   128
Dwell time   10 ms to 60 s
Repetition   continuous or burst mode
1 to 255 repetitions
Data memory   non-volatile memory for three arbitrary functions
and ten instrument settings
电源HMP2020/2030/4030/4040主要设计用于工业用途。此类坚固耐用的仪器具有两个、三个或四个输出通道,并且每个通道的输出电流高达 10 A, 非常适合各种应用。它们在提供高效率的同时确保残余纹波较低,且具有多种保护功能。HMP电源系列包含四个型号。HMP2020 双通道电源和HMP2030 三通道电源的总输出功率高达188 W,三通道HMP4030 和四通道HMP4040 的较大输出功率为 384 W。可以根据需要在单独的通道上分配总负载。根据不同型号,在任何电压/电流分配下,可提供高达 80 W 或 160 W 的通道功率。
根据仪器类型,很多可提供带有过载和短路保护的四路电位隔离、浮动输出通道。通道可以串联或并联,以获得更高的电压或电流。例如,HMP4040 的较大电压为 128 V, 较大电流为 40 A。HMP电源的所有基本功能均可通过前面板直接使用。旋钮起着关键作用。它用于设置各种保护功能的电压、电流和限值。通道键以不同颜色亮起,用于指示通道的运行状态。使用“ 输出”键可以同时打开或关闭所有通道,该键在“打开”时呈白色。有源输出在恒定电压模式下呈绿色,在恒定电流模式下呈红色。
显示和接口
显示 HMP2020/HMP2030 240 × 64 像素 LCD
  HMP4030/HMP4040 240 × 128 像素 LCD
前面板连接 通道输出 4 mm 安全插座
后面板连接   连接器块(每个通道 4 条线路)
远程控制接口 标准 双接口 LAN/USB
  可选 双接口 USB/RS-232 (HO720)
  可选 IEEE488 (GPIB) (HO740)
HMP4030
电源HMP2020/2030/4030/4040通用数据
环境条件
温度 操作温度范围 +5 °C到+40 °C
  储存温度范围 –20 °C到+70 °C
湿度 无冷凝 5 %到80 %
性能数据
电源标称电压   115 V/230 V (±10 %);CAT II
电源频率   50 Hz 至 60 Hz
较大功耗 HMP2020/HMP2030 300 W
  HMP4030/HMP4040 600 W
电源保险丝(115 V 电源) HMP2020/HMP2030 2 × T6.3H/250 V
  HMP4030/HMP4040 2 × T10H/250 V
电源保险丝(230 V 电源) HMP2020/HMP2030 2 × T3.15H/250 V
  HMP4030/HMP4040 2 × T5H/250 V
符合性数据
电磁兼容 欧盟:
符合 EU EMC 指令 2014/30/EU
符合 EU EMC 指令 2014/53/EU



韩国
应用的统一标准:
❙ EN 61326-1: 2013
❙ EN 61326-2-1: 2013
❙ EN 55011: 2016(A 类 )
❙ IEC 61000-3-2 2014(B 类 )
❙ IEC 61000-3-3: 2013
❙ EN 50581:2012 (RoHS)
❙ EN 300 328 V2.1.1
❙ KN 61000-4-11: 2008
电气安全 欧盟:
符合低电压指令 2006/95/EC
应用的统一标准:
EN 61010-1:2010
  美国、加拿大 CSA C22.2 No. 61010-1:2012
机械测试
振动 正弦曲线 5 Hz 至 55 Hz,幅度常量为 0.3 mm,
55 Hz 至 155 Hz,常量为 0.5 g,
符合 EN 60068-2-6: 2008
  随机 8 Hz 至 500 Hz,1.2 g (RMS),在所有 3 个轴中,
符合 EN 60068-2-64: 2008
机械数据
尺寸(宽 × 高 × 深) HMP2020/HMP2030 285 mm × 95 mm × 405 mm
(11.22 英寸 × 3.74 英寸 × 15.94 英寸)
  HMP4030/HMP4040 285 mm × 136 mm × 405 mm
(11.22 英寸 × 5.35 英寸 × 15.94 英寸)
重量 HMP2020 7.8 kg (17.2 lb)
  HMP2030 8.0 kg (17.6 lb)
  HMP4030 12.4 kg (27.3 lb)
  HMP4040 12.8 kg (28.2 lb)
机柜安装 HMP2020/HMP2030 HZ42 选件
  HMP4030/HMP4040 HZP91 选件
建议校准间隔 在指定环境条件全范围内运行 40 小时/周 1 年

电源HMP2020/2030/4030/4040操作使用说明书

电源HMP2020/2030/4030/4040的所有基本功能均可通过前面板上的按键直接进行操作。只需要针对不常用的特殊功能使用菜单级。只需按下“电压”键,选择输出通道,并使用旋钮或箭头键以将输出电压逐步调整到低至 1 mV。用户同样可以设置分辨率精细至 0.1 mA 的恒定输出电流,具体取决于型号和电流范围。在HMP4030/HMP4040 仪器上,用户也可以使用数字键盘输入数值。如果需要同时设置多个通道,例如将输出电压从 ±12 V 提高到 ±15  V,只需按下“跟踪”键, 并选择两个通道作为正负电压。然后就可以使用旋钮来对称地调整两个电压。激活和关闭电子保险丝同样简单,只需按下“保险丝”键和通道键即可。

运行状态采用颜色编码
所有设置和运行状态(包括输出功率和保护功能的状态)都会显示在显示屏上,并通过亮灯通道键的颜色进行指示。亮灯键的颜色指示不同的运行状态:
❙ 恒定电压模式下的活动通道:绿色
❙ 恒定电流模式下的活动通道:红色
❙ 设置模式下的通道:蓝色
当所选输出通道连接到负载时,“输出”键呈白色。

电源HMP2020/2030/4030/4040所有通道均提供 EasyArb功能。有些应用需要用户在测试程序中调节电压或电流,例如,模拟电池的不同充电状况。EasyArb 功能提供了方便的解决方案。它可以让用户通过用户接口或外部接口手动设定时间/电压或时间/电流程序。EasyArb 可以用于单独通道或所有通道。内部存储很多可以保存三条具有至多 128 个点的完整任意曲线,并在需要时进行检索。电源HMP2020/2030/4030/4040保存和调用仪器设置:可以使用“存储”和“调用”键保存和检索常用的设置。所有通道均为电位隔离和浮动:HMP电源系列由具有两个、三个或四个通道的仪器组成。每个通道的电路均与其他电路完全隔离;不连接到机箱接地。这样便于结合多个通道来驱动可能需要 +12 V/–12 V 的平衡电路,并避免复杂 DUT中的任何接地问题。
文章来源于HMP4040电源
