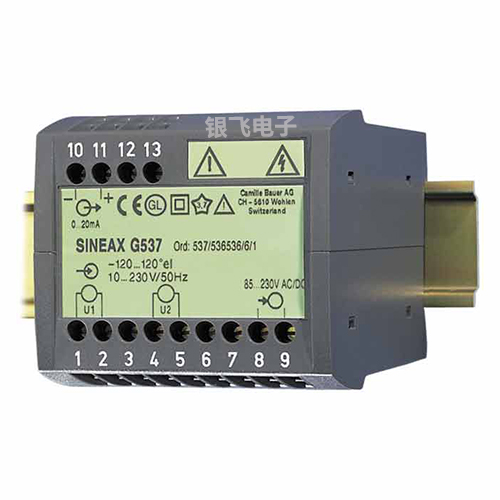

SINEAX相角传感器G537用于获取要同步的两个系统的相角差
SINEAX相角传感器G537传感器用于获取要同步的两个系统的相角差。简单说就是用于将需要同步的两个电气系统的相角差转换为与测量值成比例的直流或电压信号的转换器。
相角传感器SINEAX G537客户获得的好处
■ 确定相角差作为同步控制变量
■ 符合GL(德国劳埃德船级社认证)的标准,适用于船舶
■ 输出信号可用于指示,注册,监控和控制
■ 通过电气隔离和防振端子(IP20)保证安全
相角传感器SINEAX G537技术参数
■ 测量输入:输入额定电压10…230V 或 230V…690V
■ 测量范围:-120°…0…120° 或 定制 -180°…0…180°,测量范围≥20°,明确的指示仅指到-175°…0…+175°
■ 测量输出:较大输出值 0…20 mA, 4…20 mA, 0…10 V或在1…20 mA 或 1…10 V范围内定制
■ 输出信号单极,对称双极或live-zero
■ 时间设置可选,输入频率的2,4,8或16个周期
■ 精度:class 0.2 @ 15…30℃
■ 供电:24 – 60 V AC/DC或85 – 230 V AC/DC
24 V AC / 24 – 60 V DC, 连接到低电压侧
■ 尺寸(HxWxD):69.1 x 70 x 112.5mm, 组装在top-hat型轨道上(35 x 15mm 或35 x 7.5mm)
相角传感器SINEAX G537应用
电压,相位和频率平衡是在一条母线上实现发电机并联的基本前提。相位差是通过同时测量母线和要通电的发电机单元的电压来确定的。该仪器还适用于具有主要基波的失真电压。与输出的频率差成比例的直流信号可用。
