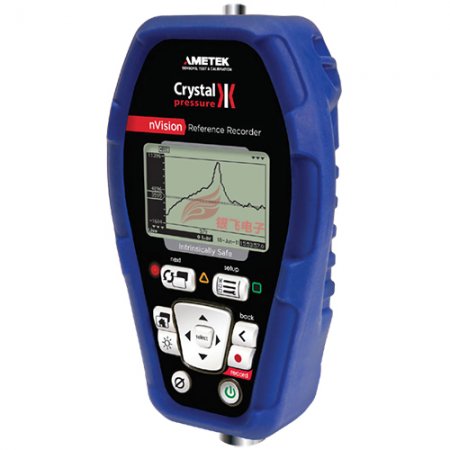

nVision参考记录器
nVision参考记录器帮助给水管道故障排除 。一个电厂遇到给水流量问题。这个问题发生在一条静态压力超过1000磅/平方英寸的管道上，该管道向其蒸汽发生器之一供水。工厂的工程师怀疑这可能是过滤器、流量喷嘴，甚至是管线本身的问题，但在他们能够隔离和捕捉其中一个暂时事件。记录压差，以便他们能够记录可疑问题区域两侧的读数，这将是解决问题的较好方法。但这个方法很初被研究小组驳回，因为一个单位在如此大的静压下测量压差的成本将非......
产品描述
nVision参考记录器帮助给水管道故障排除。一个电厂遇到给水流量问题。这个问题发生在一条静态压力超过1000磅/平方英寸的管道上，该管道向其蒸汽发生器之一供水。工厂的工程师怀疑这可能是过滤器、流量喷嘴，甚至是管线本身的问题，但在他们能够隔离和捕捉其中一个暂时事件。记录压差，以便他们能够记录可疑问题区域两侧的读数，这将是解决问题的较好方法。但这个方法很初被研究小组驳回，因为一个单位在如此大的静压下测量压差的成本将非常昂贵。
nVision参考记录器帮助给水管道故障排除
晶体工程有解决办法。配有两个额定压力超过静态压力的压力模块，nVision参考记录器可以为工厂的工程师提供精确的压差测量。nVision将捕获相同范围（在本例中为3000 psi）的两个模块之间的本机差异并应用每次测量的差异。这将为他们提供一个高达±1.4inH2O的差压测量精度；即使在他们的系统中存在高静压。而且，由于nVision将记录和时间戳数据，工程师团队将有能力仔细分析差异测量和将它们与电厂运行控制系统数据进行比较。这反过来又将使他们有机会注意到可能影响给水系统特定区域压差的瞬态。有了足够的数据点，可以隔离重复导致问题的事件，直到发现并纠正问题。
nVision参考记录器的详细资料
nVision参考记录器不仅仅是一个压力校准仪，nVision参考记录器还是一台可视化参考压力记录仪 它是一个现场校准仪·能在高分辨率 的屏幕上图形化显示数据·在电脑上分析数据时·无需停止测试·实时数据能够图形化显示·并具有放大和缩小的能力·可以集中在某个特定的事件·和纵观整个测试的情况。它超越任何一款同类仪表！
nVision参考记录器主要特点
● 实时数据记录，100 万点数据存储（双通道各 50 万点）；
● zui高每秒 10 次采样率；
● 准确度：0.025% 读数；
● IP67 防水防尘等级；
● 本质安全型；
● 温度补偿范围：-20℃到 50℃；
● 具有多方认证机构认证；
● 模块化设计，可自行更换；
● 多种压力模块可以选择，zui高 100MPa；
● 模块具有专门的信号处理单元，可独立校准
● 软件可以通过免费下载；
nVision参考记录器主机
● 2 个模块插槽，1 个电池盒
● Mini USB 通讯及电源接口
● BARO 选件可将表压模块转换成绝压测量
● 64*40mm 显示屏，交互式实时趋势图形
● LED 背光
● 大尺寸按键，操作便捷
nVision参考记录器先进的数据记录功能
● zui高每秒 10 次的采样率
● 实时下载数据
● 双模块同时记录
● 键盘锁定模式
差压和温差测量
● 高静压，高精度
● 测量值过滤以满足所需的稳 定性及分辨率
CrystalControl 软件用于数据管理
● 数据记录同时下载数据
● 更新软件及固件
● 简便易用，数据浏览
● 直接打印图形或输出生成 excel，c sv 以及 pdf 文档
● 用户权限管理
CrystalControl 软件用于仪器配置
● 开启 / 禁用功能
● 选择在显示屏上显示的信息
● 创建自定义设置
● 用户自定义单位
● 用户权限管理
通用指标
温度补偿范围：-20℃至 50℃
存储温度范围：-40℃至 75℃
使用湿度范围：《95%RH
显示屏：255160 像素图形显示，带背景光。显示速度可选
通讯接口：迷你 USB
防护等级：IP67(1m 沉浸 30 分钟 )， 符合 ISO60529 标准
重量：680 克（包含一个 PM 模块和一个 RTD 模块，一个4 节 AA 电池盒，一个保护罩）
尺寸：178mm( 高 ) ×110mm( 宽 )×58mm( 厚 )
CRYSTAL nVision 系列压力模块技术指标
压力量程
表压：200KPa(30Psi) , 300KPa, 700KPa(100Psi), 1MPa, 2MPa(300Psi), 3MPa,7MPa(1000Psi), 10MPa, 20MPa(3000Psi), 30MPa, 70MPa, 100MPa
绝压：BARO 选件可将表压转换成绝压 ( 内置于主机中）
压力准确度：(30%FS ~ 100%FS)±0.025%Rdg, (≤3MPa)
±0.05%Rdg, (7MPa,10MPa,20MPa,30 MPa)
±0.1%Rdg, (70MPa,100 MPa)
压力准确度 (0 ~ 30%FS)
0.0075%F.S., 0.015%F.S. , 0.03%F.S. ( 对应以上 3 个读数精度）
真空准确度：0.25%F.S. (F.S.=100KPa) 注： 所有量程均能测量真空，但指标仅适用于小于 2MPa 量程。
可选压力单位：Psi,Bar,mBar,Kpa,MPa,Kg/cm2,inHg,mmHg, inH O,mmH 2O2
显示分辨率：5 位半
介质兼容性：与 316 不锈钢兼容的液体和气体
过程连接：CRYSTAL CPF 内螺纹
CRYSTAL nVision 系列温度模块指标（订货编号：RTD100）
● 用于测量温度，可连接任何 Pt100 探头
● 准确度：±0.015Rdg+ 0.02Ω
● 量程：0-400Ω
● 分辨率：0.01℃
● 支持 2,3,4 线工作方式
● 温度系数：0.00385Ω/Ω/℃ , 0.003911Ω/Ω/℃，0.003926Ω/Ω/℃
● IP67, M8 电缆，带接线端子
CRYSTAL nVision 系列电流 / 电压模块指标（订货编号：MA20）
● 电流量程：0~55mA
● 电流精度：±(0.015 %RDG±0.002 mA）
● 电压量程：0~28V
● 电压准确度：±(0.015 %RDG±0.002 VDC)
● 开关测试模式
● 250ΩHART 电阻
● 2mm 测试孔，含测试导线
nVision参考记录器标准配置
● 软质携带包（零件编号 4087）
● 保护罩 （零件编号 3985）
● 校验证书
● CrystalControl 软件
● USB 通讯线 ( 零件编号 3951)
文章来源于AMETEK阿美特克
