银飞教你BROOKFIELD CT3质构仪仪器安装
仪器安装 1) 准备一个洁净且水平的工作台。 注意：本仪器为敏感型负载测量设备。应安置在洁净、稳固且水平的工作台上，须避免外部震动。 2) 从包装箱中取出 CT3 质构仪 。 CT3 质构仪 重达16.8 kg (37 磅)。取出仪器时须小心谨慎！ 3) 放置 CT3 质构仪 于结实而水平的工作台面，调节仪器四角以确保安放平稳。 4) 取出包装箱中的所有部件。请保留运输包装箱，以备将来使用。 5) 使用配给的一对T型螺丝和螺母来安装工作基台。工作基台应大约放置在探头位......
产品描述
仪器安装
1) 准备一个洁净且水平的工作台。
注意：本仪器为敏感型负载测量设备。应安置在洁净、稳固且水平的工作台上，须避免外部震动。
2) 从包装箱中取出CT3 质构仪。
CT3 质构仪重达16.8 kg (37 磅)。取出仪器时须小心谨慎！
3) 放置CT3 质构仪于结实而水平的工作台面，调节仪器四角以确保安放平稳。
4) 取出包装箱中的所有部件。请保留运输包装箱，以备将来使用。
5) 使用配给的一对T型螺丝和螺母来安装工作基台。工作基台应大约放置在探头位置的正下方。
某些夹具要求更加精确的对称中心点。
6) 确认 CT3 质构仪背面的电源开关处于 OFF 关闭状态。连接电源线至仪器后面板的插孔，并将电 源线插到恰当电源上。
请将仪器放在可使电源线插拔方便的位置。
仪器所插电源的电压与频率必须在仪器背面型号和序列标签所示的恰当范围内。
CT3 质 构仪必须接地线以防供电故障给仪器带来损坏。
7) 如果需要，可以通过通信电缆将仪器和电脑的串口或者USB接口连接，并使用Texture Loader软 件来联机操作。
8) 打开电源开关。仪器的显示屏幕会提示CT3的固件版本号和负载量程(Figure I.1)。
9) 使用前，请预热仪器10分钟。
10) 如有需要，参照章节III.8来校验仪器。

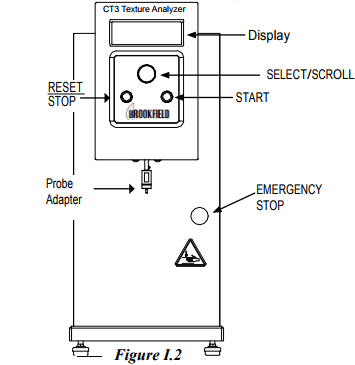

按键功能
CT3 质构仪的操作通过面板上的两个按键和一个旋钮来实现。另外，在基台上方和探头杆右侧 有一个紧急停机按钮。
RESET/STOP
该按键用来停止当前测试，并返回到开始位置。
START
该按键用来开始测试。在达到触发点前的探头下移过程中，此按键可用来加速探头的下移 速度。
SELECT/SCROLL
该旋钮有多重功能：
1. 按下该旋钮，可选择屏幕上提示的当前选项。
2. 旋转该旋钮，可改变当前选定参数的数值。
3. 测试过程中，按下该旋钮可显示测试的参数。
4. 打开电源时长按该旋钮可在克和牛顿之间转换负载显示单位。
EMERGENCY STOP
该按钮用来在紧急状态下终止测试。

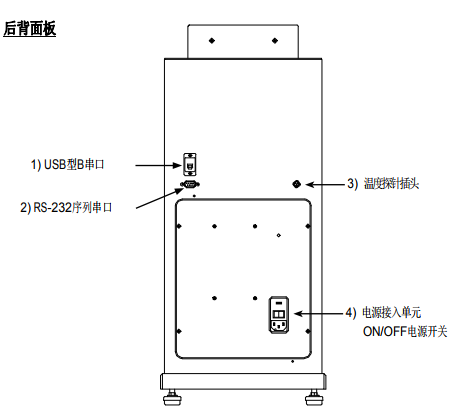

1) USB型B串口
使用USB电缆（P/N: DVP-202）连接仪器到电脑。
USB电缆2.0 A Male to B Male。参阅附录D (CT3联机命令)
2) RS-232序列串口
使用RS-232电缆（P/N: DVP-80）连接仪器到电脑。
USB电缆2.0 A Male to B Male。参阅附录D (CT3联机命令)
3) 温度探针插头 - 4 pin 插头。使用温度探针（P/N: DVP-94Y）
4) 电源接入单元：ON/OFF保险开关 (参阅章节I.2 电源)，电压：90～265VAC
更多详情，请留意银飞电子科技。
