IPS-300 UHP 半导体气体指示压力开关

IPS-300UHP半导体气体指示压力开关 ,是超高纯度压力测量产品,今天介绍IPS-300型超高压半导体气体指示压力开关。请看如下描述: 描述 IPS-300超高纯度指示压力开关 旨在为半导体制造行业和气体分配系统中使用的高纯度、有毒和腐蚀性气体提供经济的压力监测和设定点指示。除了提供准确的(量程的 2%)气体压力指示外,这款直径为 2 英寸的仪器还集成了一个磁力驱动的开关,能够操作低压信号器、灯或继电器。当与适当的上拉或下拉电阻一起使用时,......

产品描述

IPS-300UHP半导体气体指示压力开关,是超高纯度压力测量产品,今天介绍IPS-300型超高压半导体气体指示压力开关。请看如下描述:
描述
IPS-300超高纯度指示压力开关旨在为半导体制造行业和气体分配系统中使用的高纯度、有毒和腐蚀性气体提供经济的压力监测和设定点指示。除了提供准确的(量程的 ±2%)气体压力指示外,这款直径为 2 英寸的仪器还集成了一个磁力驱动的开关,能够操作低压信号器、灯或继电器。当与适当的上拉或下拉电阻一起使用时,监视器可以连接到微处理器的输入端口或逻辑网络。它也可以用作可编程控制器的输入。将前拨盘上的彩色刻度移动到所需的设定点即可设置开关。固定在指示指针上的小磁铁驱动开关。开关上的磁性锁存器允许开关在指针通过工作点后保持“打开”或“关闭”状态,而不受指示指针的约束。
该开关可以在出厂时订购,以在压力增加 (HA) 时关闭或在压力降低 (LA) 时关闭。开关操作将记录在指针的尾部。IPS-300压力开关易于调整且经济实惠,允许现场使用多个装置,涵盖各种压力范围设定点。它也是模拟传感器的低成本替代品,具有 A/D 转换功能,用于 PLC 和微处理器的数字输入。与其他仪器相比,IPS压力开关具有许多优势,包括:快速、简单、准确地设置设定点;同一表盘上的压力和设定值指示;快速、一目了然地监控压力和设定值,为最终用户节省大量成本。

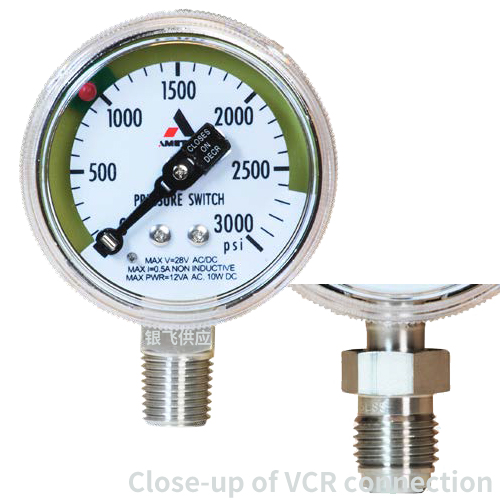

IPS-300 UHP


IPS-300UHP特征

● 操作低压声光报警和继电器
● 无需开关输入电源
● 为逻辑网络、微处理器和 PLC 提供输入
● Ra:VCR 面密封连接上的表面光洁度为 10 μinch (0.25 μm)
● 氦气泄漏测试为10-9 scc/sec
● 提供低位安装和中背安装配置
● 可提供 VCR 端面密封接头或 NPT 连接
● 从显示器正面可进行开关设定值调整,只需拧开窗口即可
● 开关设置可在线或离线调整
● 316L型不锈钢内表面
● 表壳为304不锈钢,电解抛光带泄压
● 清洗包装,适用于超高纯气体应用,超过ANSI B40.100

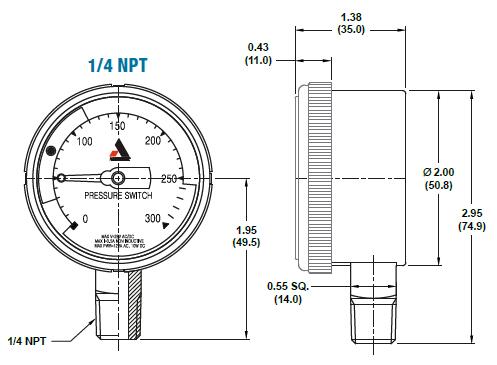

半导体气体指示压力开关机械规格

尺寸:直径2英寸
英寸
(mm)
1/4 NPT
Swivel Male
Face Seal
Female
Face Seal
X
2.70
(68.5)
2.91
(74.0)
2.90
(73.3)
Y
2.95
(74.9)
3.28
(83.4)
3.21
(81.6)

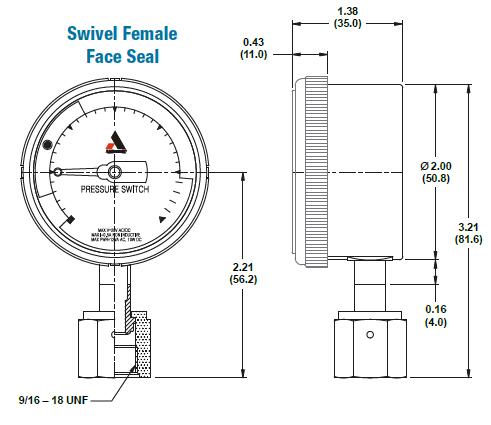

IPS-300 UHP 半导体气体指示压力开关 9/16–18UNF
范围(PSI 或 BAR):
化合物:VAC-0-30 psi,
VAC-0-60 psi、VAC-0-100 psi、
VAC-0-200 psi, VAC-0-300 psi
注意:VAC = 30 英寸汞柱真空
表压:0 至 60、100、200、300、600、1000、2000、3000、
和 4000 psi;提供双秤(请咨询工厂);耐压为130%
内表面:316L型不锈钢
表壳:304不锈钢,电解抛光,带泄压装置
窗口:一体式,螺纹聚碳酸酯
设定点指数:可在量程的 5% 至 80% 之间调节
工作温度:
环境温度:-4°F (-20°C) 至 149°F (65°C)
流体:最高 212°F (100°C)
机芯:300系列不锈钢
表盘:白色聚碳酸酯,带指针止动销 波登管:316L型无缝不锈钢
连接方式:316L型不锈钢面密封连接或1/4英寸NPT;低位安装或中背安装
表面光洁度:VCR 端面密封连接 Ra:10 μinch (0.25 μm),1/4 inch NPT 连接 32 Ra,连接器附带保护性塑料盖

半导体气体指示压力开关电气规格

连接:26 AWG,铁氟龙,10' (3 米) 引线
最大功率:10 瓦直流电,12 伏交流电
最大开关电流:0.5 安培 AC/DC 无感(用于继电器等感性负载时请咨询工厂)
最大开关电压:28 V AC/DC
指示精度:量程的±2%
开关点精度:当压力
满量程的 ±2% 范围内
开关操作:
最终用户可针对设定点进行配置,出厂设置选项如下:
压力降低时关闭/压力增加时打开(LA 选项);
压力增加时关闭/压力降低时打开(HA 选项)
文章来源于AMETEK USG,小编压力校验仪为您整理汇报分享,如需要IPS-300超高纯度指示压力开关技术交流或咨询交货期等其它问题请联系我们专业客服人员,我们将竭诚为您服务。
