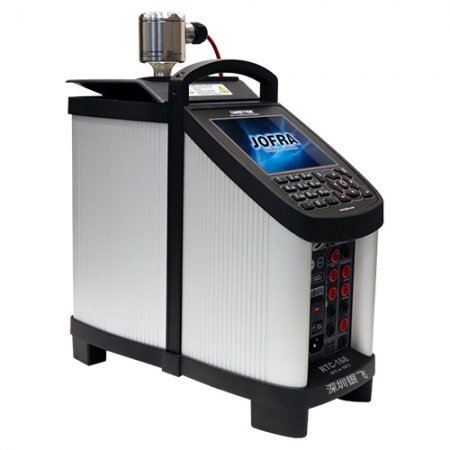

参考温度校准器 RTC-168 计量炉
参考温度校准器RTC-168计量炉 ，Reference Temperature Calibrator RTC-168是用户的卫生传感器解决方案。技术人员具有挑战性的校准工作之一是主要用于制药和食品饮料行业的笨拙的卫生传感器。为了准确校准这些传感器，技师必须将传感元件放置在 温度校准器 的均匀区域内。然而，由于卫生传感器的长度较小或传感器上方的法兰较大，因此通常很难正确放置传感元件。 在AMETEK STC，我们与客户密切合作，以了解这些困难，现在我们很高兴为我们的 AMETEK STC新款......
产品描述
参考温度校准器RTC-168计量炉，Reference Temperature Calibrator RTC-168是用户的卫生传感器解决方案。技术人员具有挑战性的校准工作之一是主要用于制药和食品饮料行业的笨拙的卫生传感器。为了准确校准这些传感器，技师必须将传感元件放置在温度校准器的均匀区域内。然而，由于卫生传感器的长度较小或传感器上方的法兰较大，因此通常很难正确放置传感元件。
At 0.00°C/0.00°F DLC reading.
Input and curves for many different resistance sensors such as: 0-400Ω P10(90)386/P50(90)385/P100(90)385/P50(90)391/P100(90)391/
P100(90)392/M50(90)428/M100(90)428/H120(90)672Pt-100 MILL
0-4000Ω P200(90)385/P500(90)385/P1000(90)385/YSI-400
在AMETEK STC，我们与客户密切合作，以了解这些困难，现在我们很高兴为我们的AMETEK STC新款RTC-168卫生探头温度校验仪器提供解决方案。
基于之前两款组合式干块/湿浴温度校准器所获得的知识，我们增加了创新的、行业领先的功能和正在申请专利的新校准过程。传感器篮中较长的均匀区和特殊的卫生插件完美支持卫生传感器的精确校准。更宽的温度范围将带来我们之前无法用湿/干校准器支持的新可能性。我们相信，我们的RTC-168温度校准器是卫生传感器校准解决方案。我们有理由相信：您一直在等待在便携式校准器，无论是在干块或湿浴模式。
基于之前两款组合式干块/湿浴温度校准器所获得的知识，我们增加了创新的、行业领先的功能和正在申请专利的新校准过程。传感器篮中较长的均匀区和特殊的卫生插件完美支持卫生传感器的精确校准。更宽的温度范围将带来我们之前无法用湿/干校准器支持的新可能性。我们相信，我们的RTC-168温度校准器是卫生传感器校准解决方案。我们有理由相信：您一直在等待在便携式校准器，无论是在干块或湿浴模式。
RTC-168主要特点
☯新的液体校准系统：重新设计的液体校准系统和更快的磁力搅拌器使温度均匀区更长。这个垂直延伸的区域现在可以让较短的卫生传感器到达。
☯更大的空间支持大型法兰：现在将支持校准直径高达84毫米的卫生传感器。
☯可移动液体容器：RTC-168具有可移动液体插入/容器，使得从湿到干的切换更容易、更快、更干净。取下装有液体的容器，它再次成为干块校准器…无需清洁！
☯快速便携性：液体容器包括一个带内置减压阀的螺旋盖。如果在运输过程中温度或海拔发生变化，安全阀通过释放关闭系统中增加的压力来保护用户。
☯特殊卫生传感器干块插件：对于那些喜欢使用干块校准器校准其卫生传感器的客户，我们设计了一种特殊插件，以容纳短传感器。还提供不同型号的适配器。
☯独特的气流系统：在业界首创，我们逆转了RTC-168中的气流系统，将热空气从校准器底部排出，而不是顶部。这样可以保护客户的传感器不受加热排气的影响。
☯新款IP68可互换参考传感器：新款STS-102A-035参考传感器与RTC-168温度范围相匹配，但更重要的是与干燥和潮湿应用兼容。在干块应用中照常使用，然后在不使用保护管的情况下切换到液体校准应用。
☯快速加热节省时间和金钱：从-22°C到155°C的总加热时间是之前JOFRA型号的两倍多。
阿美特克温度计量炉中校准卫生传感器新专利
AMETEK正在申请专利的新温度校准技术允许用户在密切反映传感器日常使用的情况下校准大直径、短支的卫生传感器。通过将主块中的液体与法兰周围的多余液体隔离，我们消除了液体流动效应和精确液位的需要，这是两个传统的误差来源。
我们将多年来生产温度校准器所学到的知识与现场和实验室用户提供的反馈相结合，创建了业界少有的便携式温度校准器，能够对直径高达84mm的卫生传感器进行高精度湿校准。

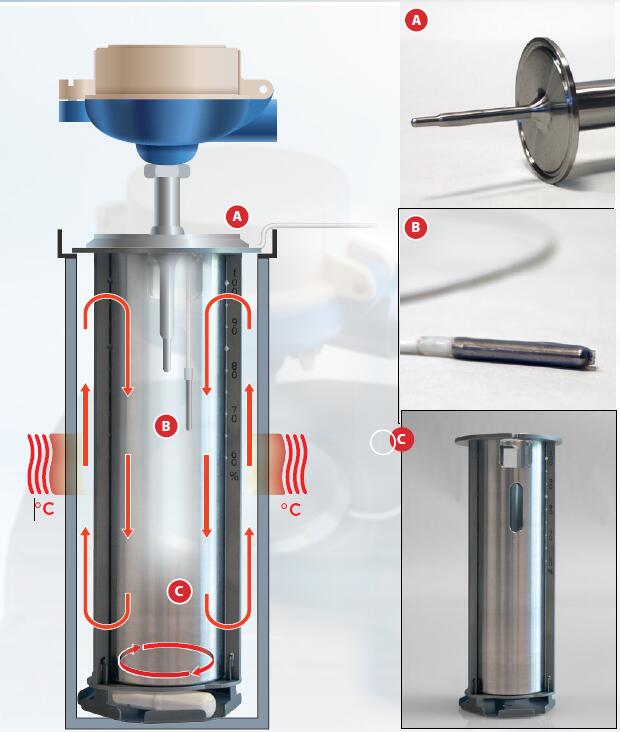

A：新设计的更大校准表面允许RTC-168接受直径高达84 mm的卫生传感器。
B：新的IP68等级电缆参考传感器（STS-102-A-035）通过传感器篮中的凹槽安装在卫生传感器法兰下方。
C：热输送块将主块中的液体与法兰周围的多余液体隔离。
热传送器块通过热传送器的铝将热量从校准器直接传输到卫生传感器。与传统的通过液体传热的方法相比，这种方法产生了更加一致的传热。
B：新的IP68等级电缆参考传感器（STS-102-A-035）通过传感器篮中的凹槽安装在卫生传感器法兰下方。
C：热输送块将主块中的液体与法兰周围的多余液体隔离。
热传送器块通过热传送器的铝将热量从校准器直接传输到卫生传感器。与传统的通过液体传热的方法相比，这种方法产生了更加一致的传热。

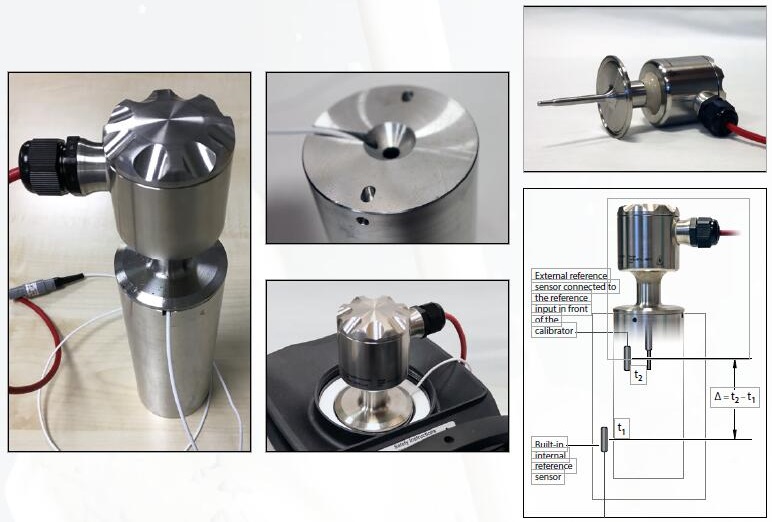

干体式插块配置中的卫生传感器校准一致性好
对于喜欢干块校准器的速度和清洁度的客户，我们提供帮助您校准卫生传感器的解决方案。它从一个定制插件开始，该插件包括一个电缆槽，允许用户将我们的新STS-102 a 035基准传感器滑到卫生传感器的法兰下。将卫生传感器放在插件的中间，即可进行校准。由于卫生传感器和传感器头有无数种形状和设计，我们可以设计和生产特殊插件，并提供真正的即插即用卫生传感器校准系统。
安装完毕交付给客户后，RTC-168将外部电缆参考传感器和内置内部参考传感器结合起来，为其双区技术提供燃料，经验证的装置遵循真正的功能，以确保从主区到上部校准区的温度一致。由于技术人员可以方便地运输RTC-168，他们现在可以提供dif-ficult卫生传感器的现场校准。
安装完毕交付给客户后，RTC-168将外部电缆参考传感器和内置内部参考传感器结合起来，为其双区技术提供燃料，经验证的装置遵循真正的功能，以确保从主区到上部校准区的温度一致。由于技术人员可以方便地运输RTC-168，他们现在可以提供dif-ficult卫生传感器的现场校准。
RTC-168说明书规格功能与规格参数
Dry and Liquid温度范围
@ ambient temp. 0°C /32°F.：-30 to 165°C/-22 to 329°F
@ ambient temp. 23°C /73°F：-30 to 165°C/-22 to 329°F
@ ambient temp. 40°C /104°F：-17 to 165°C/1.4 to 329°F
Liquid in Container温度范围
@ ambient temp. 0°C /32°F：-30 to 160°C/-22 to 320°F
@ ambient temp. 23°C /73°F：-26 to 160°C/-15 to 320°F
@ ambient temp. 40°C /104°F：-13 to 160°C/8.6 to 320°F
Accuracy with External STS Ref. Sensor
(models B and C)
In Insert.................................... ±0.045°C/±0.081°F
In Bath..................................... ±0.045°C/±0.081°F
In Bath in Container........................ ±0.045°C/±0.081°F
12-month period. Relative to reference standard. Specifications by use of the external JOFRA STS-200 reference sensor.
Accuracy with Internal Ref. Sensor
(models A, B, and C)
In Insert; Calibrated with Insert ...............±0.18°C/±0.32°F
In Bath; Calibrated with Insert ................±0.21°C/±0.38°F
In Bath; Calibrated in Bath .................... ±0.14°C/±0.25°F
Stability
Block, Bath, Bath in Container ............... ±0.01°C/±0.018°F
Measured after the stability indicator has been on for 15 minutes. Measuring time is 30 minutes
Resolution (user selectable)
All Temperatures .................. .1° or 0.1° or 0.01° or 0.001°
Temperature Unit in Display
User Selectable ..................... °C, °F, or K
Radial Homogeneity (difference between holes)
@ -30°C /-22°F, Block ......................0.02°C/0.04°F
@ 165°C /329°F, Block ....................0.03°C/0.06°F
@ -20 to 165°C / -4 to 329°F, Bath ..0.015°C/0.03°F
@ -30 to -20°C / -22 to -4°F, Bath ....0.029°C/0.05°F
加热时间/Heating Time
-30 to -23°C /-20 to 73°F....................4 minutes
23 to 100°C / 73 to 212°F .................9 minutes
100 to 165°C / 212 to 329°F..............11 minutes
Cooling Time
165 to 100°C / 329 to 212°F..............12 minutes
100 to 23°C / 212 to 73°F .................22 minutes
23 to 0°C / 73 to 32°F........................13 minutes
0 to -15°C / 32 to 5°F .......................17 minutes
-15 to -30°C / 5 to -22°F....................42 minutes
Time to Stability (approx.)
Block .............................................. .30 minutes
Bath .................................................15 minutes
Bath in Container .............................30 minutes
Immersion Depth
Including insulation plug ...................180 mm/7.1 in
Bath version ................................... .150 mm/5.9 in
Physical Specifications
Weight and Instrument Size (LxWxH)
Weight. . . . . . . . . . . . . . . . . . . . . . . . 10.9 kg /24.0 lb
(LxWxH) ：366 x 171 x 363 mm /14.4 x 6.7 x 14.3 in
Shipping (without carrying case)
Weight. . . . . . . . . . . . . . . . . . . . . . . . 17 kg /37.5 lb
(LxWxH) ：580 x 250 x 500 mm /22.8 x 9.8 x 19.7 in
Shipping (including optional carrying case)
Weight. . . . . . . . . . . . . . . . . . . . . . . . 28 kg /61.7 lb
(LxWxH)：550 x 430 x 660 mm /21.7 x 16.9 x 26.0 in
输入参数规范/Input Specifications：所有输入规格适用于在各自温度下运行的校准器干块（稳定加上额外的20分钟）。
所有输入规范均适用于RTC-168。
所有输入规范均适用于RTC-168。
RTD Reference Input (models B and C)
类型/Type：4-wire RTD with true ohm measurements (备注：True ohm measurement is an effective method to eliminate errors from induced thermoelectrical voltage.)
F.S. (Full Scale)：400 ohm
Accuracy (12 months)： ±(0.0012% rdg. + 0.0005% F.S.)
| Temperature | 12 Months | |||
| RTD Type | °C | °F | °C | °F |
|
Pt100 Reference |
-30 | -22 | ± 0.008 | ± 0.014 |
| 0 | 32 | ± 0.008 | ± 0.015 | |
| 28 | 82 | ± 0.009 | ± 0.016 | |
| 165 | 329 | ± 0.011 | ± 0.019 | |
DLC Sensor Input (models B and C)
| Temperature | 12 Months | |||
| TC diff | °C | °F | °C | °F |
|
DLC 168 |
-30 | -22 | ± 0.011 | ± 0.020 |
| 0 | 32 | ± 0.010 | ± 0.018 | |
| 28 | 82 | ± 0.010 | ± 0.018 | |
| 165 | 329 | ± 0.008 | ± 0.015 | |
RTD Sensor Under Test Input (model B)
F.S. (range)：400 ohm
Accuracy (12 months)：±(0.002% Rdg.+0.002%
F.S) F.S. (range) ：4000 ohm
Accuracy (12 months)：±(0.005% Rdg. + 0.005% F.S.)
2-wire：add 50 mOhm
Accuracy (12 months)：±(0.002% Rdg.+0.002%
F.S) F.S. (range) ：4000 ohm
Accuracy (12 months)：±(0.005% Rdg. + 0.005% F.S.)
2-wire：add 50 mOhm
| Temperature | 12 Months | |||
| RTD Type | °C | °F | °C | °F |
|
Pt100 |
-30 | -22 | ± 0.025 | ± 0.044 |
| 0 | 32 | ± 0.026 | ± 0.047 | |
| 28 | 82 | ± 0.026 | ± 0.047 | |
| 155 | 311 | ± 0.030 | ± 0.054 | |
| 250 | 482 | ± 0.033 | ± 0.060 | |
|
Pt500 |
-30 | -22 | ± 0.111 | ± 0.200 |
| 0 | 32 | ± 0.116 | ± 0.209 | |
| 28 | 82 | ± 0.118 | ± 0.212 | |
| 155 | 311 | ± 0.129 | ± 0.232 | |
| 250 | 482 | ± 0.131 | ± 0.236 | |
|
Pt1000 |
-30 | -22 | ± 0.061 | ± 0.109 |
| 0 | 32 | ± 0.064 | ± 0.115 | |
| 28 | 82 | ± 0.066 | ± 0.119 | |
| 155 | 311 | ± 0.075 | ± 0.135 | |
| 250 | 482 | ± 0.082 | ± 0.148 | |
P100(90)392/M50(90)428/M100(90)428/H120(90)672Pt-100 MILL
0-4000Ω P200(90)385/P500(90)385/P1000(90)385/YSI-400
Thermocouple Input
Range：± 78 mV
F.S. (Full Scale)：78 mV
Accuracy (12 months) ：±(0.005% Rdg. + 0.005% F.S.)
| Temperature | 12 Months* | |||
| TC Type | °C | °F | °C | °F |
|
E |
-50 | -58 | ± 0.09 | ± 0.17 |
| 0 | 32 | ± 0.06 | ± 0.11 | |
| 155 | 311 | ± 0.06 | ± 0.11 | |
| 320 | 608 | ± 0.07 | ± 0.13 | |
|
J |
-50 | -58 | ± 0.10 | ± 0.18 |
| 0 | 32 | ± 0.08 | ± 0.14 | |
| 155 | 311 | ± 0.09 | ± 0.16 | |
| 320 | 608 | ± 0.09 | ± 0.16 | |
|
K |
-50 | -58 | ± 0.14 | ± 0.24 |
| 0 | 32 | ± 0.10 | ± 0.19 | |
| 155 | 311 | ± 0.11 | ± 0.20 | |
| 320 | 608 | ± 0.11 | ± 0.20 | |
|
T |
-50 | -58 | ± 0.15 | ± 0.26 |
| 0 | 32 | ± 0.10 | ± 0.18 | |
| 155 | 311 | ± 0.08 | ± 0.15 | |
| 320 | 608 | ± 0.08 | ± 0.15 | |
|
R |
-50 | -58 | ± 1.30 | ± 2.35 |
| 0 | 32 | ± 0.78 | ± 1.40 | |
| 155 | 311 | ± 0.47 | ± 0.84 | |
| 320 | 608 | ± 0.40 | ± 0.72 | |
|
S |
-50 | -58 | ± 0.98 | ± 1.76 |
| 0 | 32 | ± 0.78 | ± 1.40 | |
| 155 | 311 | ± 0.49 | ± 0.89 | |
| 320 | 608 | ± 0.45 | ± 0.81 | |
|
N |
-50 | -58 | ± 0.20 | ± 0.35 |
| 0 | 32 | ± 0.15 | ± 0.27 | |
| 155 | 311 | ± 0.13 | ± 0.23 | |
| 320 | 608 | ± 0.13 | ± 0.24 | |
|
U |
-50 | -58 | ± 0.13 | ± 0.24 |
| 0 | 32 | ± 0.10 | ± 0.18 | |
| 155 | 311 | ± 0.08 | ± 0.14 | |
| 320 | 608 | ± 0.08 | ± 0.15 | |
* Excludes CJC accuracy ± 0.3° C /± 0.54° F.
Transmitter Supply
Output Voltage：24VDC ±10%
Output Current：Maximum 28 mA
Transmitter Input mA (model B)
Range ：0 to 24 mA
Accuracy (12 months)：±(0.005% Rdg. +0.010% F.S.)
Voltage Input VDC (model B)
量程/Range：0 to 12 VDC
Accuracy (12 months)：±(0.005% Rdg. +0.010% F.S.)
Switch Input (model B)
Switch Dry Contacts
Test Voltage：Maximum 5 VDC
Test Current：Maximum 2.5 mA
Mains Specifications
Voltage：115V (90-127) / 230V (180-254)
Frequency, non US Deliveries：50/60 Hz (47-63 Hz)
Frequency, US Deliveries ：60 Hz (57-63 Hz)
Power Consumption (max.) ：500 VA
Communications Interface
Serial Data Interface：USB 2.0 Device Port
Serial Data Interface：USB 2.0 host Double Port*
LAN：Ethernet MAC 10/100 Base-T*
SD：SD slot*
LAN：Ethernet MAC 10/100 Base-T*
SD：SD slot*
* For future expansion.
Miscellaneous
Operating Ambient Temperature：0 to 40°C /32 to 104°F
Storage Temperature：-20 to 50°C /-4 to 122°F
Humidity：0 to 90% RH
Storage Temperature：-20 to 50°C /-4 to 122°F
Humidity：0 to 90% RH
