232.30和233.30波登管压力表 不锈钢型 过程工业 安全型
232.30和233.30波登管压力表,不锈钢型 过程工业,安全型。 PG23HP型波登管压力表,型号232.30,NS 100 [4] 应用 提高了对人身保护的安全性能 用于测量腐蚀性的,不粘滞和不结晶的气体和液态介质的压力,也适用于腐蚀性环境 石油天然气工业、化工和石化工业、电力工程、水和废水技术 功能特性 安全版带实心挡板,设计符合 EN 837-1 和 ASME B40.100的要求和测试条件 出色的负载循环稳定性和抗冲击性能 壳体充液(型号233.30)适用于高动态压力负载和振动 EMICO......
产品描述
232.30和233.30波登管压力表,不锈钢型 过程工业,安全型。

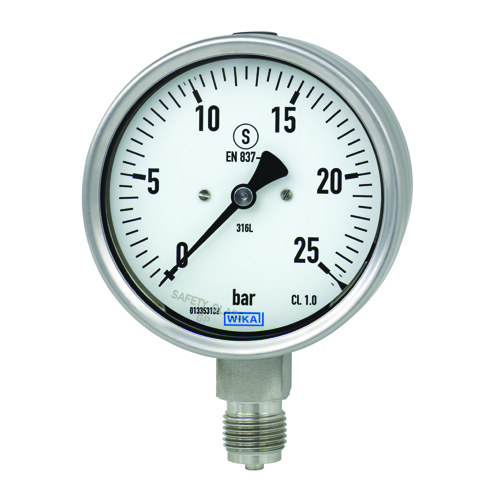

PG23HP型波登管压力表,型号232.30,NS 100 [4"]
深圳银飞有售232.30和233.30波登管压力表
PG23HP型波登管压力表,型号232.30,NS 100 [4"]
应用
- 提高了对人身保护的安全性能
- 用于测量腐蚀性的,不粘滞和不结晶的气体和液态介质的压力,也适用于腐蚀性环境
- 石油天然气工业、化工和石化工业、电力工程、水和废水技术
功能特性
- 安全版带实心挡板,设计符合 EN 837-1 和 ASME B40.100的要求和测试条件
- 出色的负载循环稳定性和抗冲击性能
- 壳体充液(型号233.30)适用于高动态压力负载和振动
- EMICOgauge版本可防止逸散性排放
- 量程范围:0 ... 0.06 至 0 ... 160 MPa [0 ... .10 至 0 ... 20,000 psi]
描述
这种高品质的波登管压力表专为提高过程工业的安全性而设计。采用优质的不锈钢材料和坚固的设计,该仪表适用于化学和过程工业。不仅适用于液体和气体介质,也适用于腐蚀性环境。
量程范围为0 ... 0.06至0 ... 160 MPa [0 ... 10至0 ... 20,000 psi],确保了各种应用所需的测量范围。
威卡(WIKA)根据EN 837-1和ASME B40.100标准的要求制造并认证压力表。安全型压力表由非破碎窗口、测量系统和表盘之间的安全隔爆层和安全泄压后盖组成。如果发生故障,操作员在前侧受到保护,介质或组件只能通过外壳背面弹出。
对于恶劣的操作条件(例如振动),所有仪表也可选配充液。
测量元件
测量元件类型 波登管,C型或螺旋型
材料 不锈钢1.4404 (316L)
密封性
■ 经过氦气测试,泄漏率:< 5∙10-4 kPa l/s
■ 经过氦气测试,泄漏率:< 1∙10-7 kPa l/s
准确度参数
准确度等级
■ NS 63 [2 ½"]:EN 837-1,1.6级
■ ASME B40.100 ≤ 量程的±2 %(A级)
NS 100 [4"], 160 [6"]:
■ EN 837-1,1.0级
■ ASME B40.100,≤ 量程的±1 %(1A级)
温度误差:测量系统偏离参考条件时:≤ 满量程值的±0.4 %, 10 °C [≤ ±0.4 %, 18 °F]
标准条件:环境温度 +20 °C [68 °F]
232.30和233.30波登管压力表规格参数
标准 |
|
关于“压力表的选择、安装、处理和操作”的信息,见技术信息IN 00.05。 | |
其他版本 |
|
标称尺寸 (NS) |
|
连接位置 |
|
窗口 | 夹层安全玻璃(NS 63 [2 ½"]:聚碳酸酯) |
表壳 | |
设计 |
符合EN 837-1的安全等级“S3” 带实心挡板和背部泄压 量程≤ 0 ... 1.6 MPa [≤ 0 ... 300 psi],带补偿阀,用于外壳排气和重新密封 |
材料 |
|
卡口环 | 卡口式镶嵌环,不锈钢 |
安装 |
|
壳体充液(型号233.30) |
|
机芯 |
|
单位 |
|
增强过载安全 |
|
选择可能性取决于量程和公称尺寸 | |
真空电阻 |
|
刻度盘 | |
刻度颜色 | 黑色 |
材料 | 铝 |
客户特定版本 |
|
其他刻度盘或客户特定刻度盘,例如可根据客户需求带有红色标线、圆弧或圆形扇区的刻度盘 | |
指针 | |
仪表指针 | 铝,黑色 |
刻度指针/拖拽指针 |
|
指针限位销 |
|
过程连接 | |
标准 |
|
尺寸 | |
EN 837-1 |
|
ISO 7 |
|
ANSI/B1.20.1 |
|
限流装置 |
|
材料(接液) | |
连接接头 |
|
波登管 |
|
操作条件 | ||
介质温度 | ||
未充液仪表 | -40 ... +200 °C [-40 ... +392 °F] | |
充甘油仪表 | -20 ... +100 °C [-4 ... +212 °F] | |
充硅油仪表 | -40 ... +100 °C [-40 ... +212 °F] | |
环境温度 | ||
未充液仪表或充硅油仪表 | -40 ... +60 °C [-40 ... +140 °F] | |
充甘油仪表 | -20 ... +60 °C [-4 ... +140 °F] | |
压力限值 | ||
NS 63 [2 ½"] | 稳定 | 3/4 x 满量程值 |
波动 | 2/3 x 满量程值 | |
短时 | 满量程值 | |
NS 100 [4"], 160 [6"] | 稳定 | 满量程值 |
波动 | 0.9 x 满量程值 | |
短时 | 1.3 x 满量程值 | |
防护等级符合IEC/EN 60529 |
|
