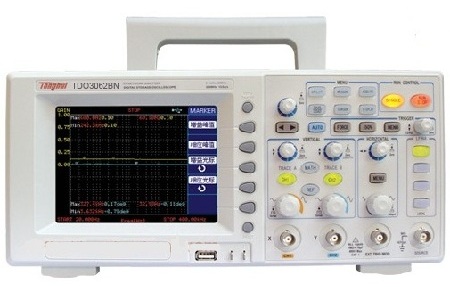

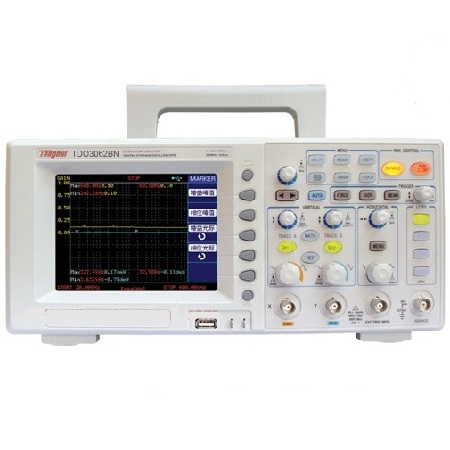

同惠TDO3062BN数字存储示波器
性能特点 ■ 高达扫频范围0.1mHz~20MHz ■ 增益指标分为线性增益和对数增益以此来适应不同需求 ■ 扫频模式丰富，有对数扫频、线性扫频、手动扫频、自动扫频等多种模式可供选择 ■ 扫描点数范围：50~250，能满足不同的扫描精度 ■ 配有丰富的光标测量功能： 追踪光标、 手动光标、自动光标以及峰值光标 ■ 自动校准功能 ■ 配有中英文显示界面 ■ 外部能支持BMP位图和CSV文件存储 ■ USB Host 接口，支持U盘存储，并可通过U盘进行软件升级 ■ PRINT 按键直......
产品描述
性能特点
■ 高达扫频范围0.1mHz~20MHz
■ 增益指标分为线性增益和对数增益以此来适应不同需求
■ 扫频模式丰富，有对数扫频、线性扫频、手动扫频、自动扫频等多种模式可供选择
■ 扫描点数范围：50~250，能满足不同的扫描精度
■ 配有丰富的光标测量功能：追踪光标、手动光标、自动光标以及峰值光标
■ 自动校准功能
■ 配有中英文显示界面
■ 外部能支持BMP位图和CSV文件存储
■ USB Host接口，支持U盘存储，并可通过U盘进行软件升级
■ PRINT按键直接将屏幕图像（BMP）存储于U盘
■ USB Device接口和RS232C，用于仪器的远程链接
■ 5.6’TFT LCD液晶显示器，显示更加清晰，提供多种界面色彩选择
■ 弹出式菜单显示，用户操作更方便、直观
■ 丰富的显示功能：增益曲线缩放、增益曲线平移、相位曲线缩放、 相位曲线平移、增益或相移曲线单独显示、复位等
应用领域
■ 大专院校实验室及培训中心
■ 研发部门设计与调试
■ 维修及售后服务
简要介绍
■ TDO3000BN系列低频网络分析仪具备卓越的性能、强大而又丰富的功能和小巧的体积。作为新一代的便携式中低价位普及型产品，本产品仍然提供了许多中、高档DSO具备的测量能力，使您以极低的成本便能达到所需的测量目的。
本系列产品提供10MHz、20MHz和40MHz三种频率带宽选择，标准配置的多种先进特性将使您的测量过程更加方便快捷，如丰富的扫描模式、光标和参数测量、灵活的显示控制、多种通讯接口等。
卓越的信号观察能力，观察信号更清晰
TDO3000BN系列使用明亮、清晰的分辨率为320 × 234点阵的5.6英寸彩色TFT LCD显示器，您几乎可以从任何角度快速地观察信号。与需要一直打开菜单的传统示波器不同，TDO3000BN的整个5.6英寸显示屏可以根据需要用于波形显示。单键MENU ON/OFF可在更大的显示区域看到更多信号信息，选择关闭菜单时可增加接近25%的显示面积。
显示控制：增益曲线缩放，增益曲线平移，相位曲线缩放，相位曲线平移，增益或相移曲线单独显示，复位等。可以看得更清晰更准确。
延迟扫描模式可以同时查看整体信号和信号细节
有力助手，方便快捷的功能选择使您的工作更加简单。
灵活的起止频率和扫描点数
起止频率可以根据您的需要有针对性地进行测量。
运行控制
RUN/STOP模式: 可连续观察网络电路的频谱特性，尤其适用于观察频谱的稳定性。SINGLE模式: 单次扫描。
手动扫频
除了连续扫描和单次扫描这两种自动扫描方式外还提供了另外一种扫描方式：手动扫频。手动扫频可以根据需要进行定点扫频，也可以手动调节扫描速度，看得更清晰。
不同的增益显示方式
■ TDO3000BN系列低频网络分析仪具备卓越的性能、强大而又丰富的功能和小巧的体积。作为新一代的便携式中低价位普及型产品，本产品仍然提供了许多中、高档DSO具备的测量能力，使您以极低的成本便能达到所需的测量目的。
本系列产品提供10MHz、20MHz和40MHz三种频率带宽选择，标准配置的多种先进特性将使您的测量过程更加方便快捷，如丰富的扫描模式、光标和参数测量、灵活的显示控制、多种通讯接口等。
卓越的信号观察能力，观察信号更清晰
TDO3000BN系列使用明亮、清晰的分辨率为320 × 234点阵的5.6英寸彩色TFT LCD显示器，您几乎可以从任何角度快速地观察信号。与需要一直打开菜单的传统示波器不同，TDO3000BN的整个5.6英寸显示屏可以根据需要用于波形显示。单键MENU ON/OFF可在更大的显示区域看到更多信号信息，选择关闭菜单时可增加接近25%的显示面积。
显示控制：增益曲线缩放，增益曲线平移，相位曲线缩放，相位曲线平移，增益或相移曲线单独显示，复位等。可以看得更清晰更准确。
延迟扫描模式可以同时查看整体信号和信号细节
有力助手，方便快捷的功能选择使您的工作更加简单。
灵活的起止频率和扫描点数
起止频率可以根据您的需要有针对性地进行测量。
运行控制
RUN/STOP模式: 可连续观察网络电路的频谱特性，尤其适用于观察频谱的稳定性。SINGLE模式: 单次扫描。
手动扫频
除了连续扫描和单次扫描这两种自动扫描方式外还提供了另外一种扫描方式：手动扫频。手动扫频可以根据需要进行定点扫频，也可以手动调节扫描速度，看得更清晰。
不同的增益显示方式
增益显示方式分为线性显示和对数显示，您可以根据需求和习惯进行选择。
多种光标设定
提供峰值光标，手动光标和追踪光标，使测量更方便更清晰。
更多功能
多种光标设定
提供峰值光标，手动光标和追踪光标，使测量更方便更清晰。
更多功能
不同的耦合方式
针对不同扫描信号，您可以选择不同的耦合方式：交流耦合，直流耦合
测量数据保存功能
提供测量曲线的BMP图像保存以及CSV格式的数据保存。
自校正和快速校正
自校正针对通道采集延时误差进行测量仪器系统误差校正，快速校正针对
测量负载线所产生的误差进行测量校正。
灵活的人机对话方式
多种数据通讯方式
仪器提供了多种接口供您选择。USB HOST可将图形文件（BMP位图、CSV文件格式）存储于USB盘上，或直接使用PRINT键 将屏幕图像（BMP）或者波形数据（CSV）存储于U盘。USB DEVICE和RS232C用于与计算机系统的通讯，以便于对仪器进行控制或用于波形数据传输。
型号命名方法/3000 系列制造厂特征符
TDO 3 10 2 B N
带网络分析仪功能
B:实时取样率 1Gsps 输入通道数信号带宽 06: 60MHz 10:100 MHz 20:200 MHz
带网络分析仪功能
B:实时取样率 1Gsps 输入通道数信号带宽 06: 60MHz 10:100 MHz 20:200 MHz
