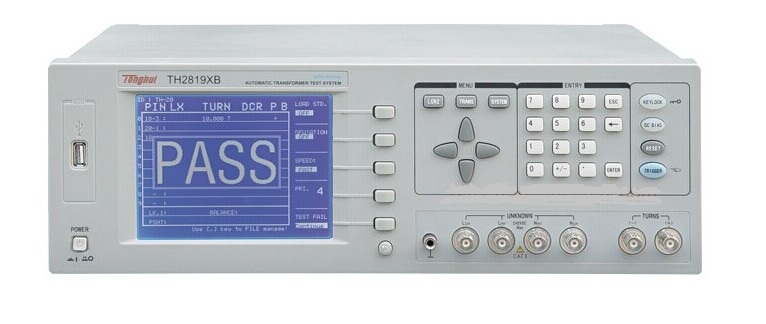

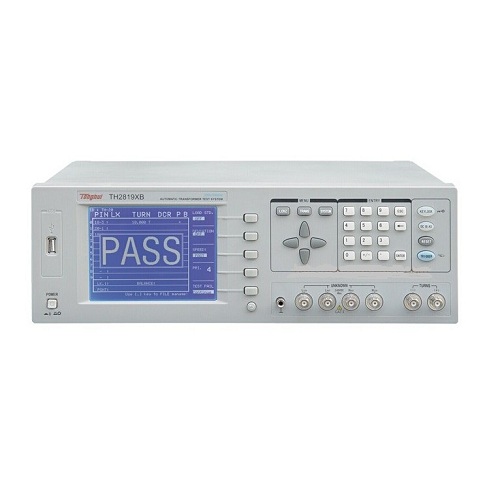

同惠TH2819XB变压器综合测试仪
性能特点 ■ 320240点阵大型图形LCD显示 ■ 拥有中英文可选操作界面 ■ 20Hz200kHz范围的测试频率, 10mHz分辨率 ■ 30,100,10/CC,10/100四种不同信号源输出阻抗模式 ■ 0.1 %的基本测量准确度 ■ 开路/短路/负载校准功能 ■ 拥有10点列表扫描功能(仅TH2819XA) ■ 标准RS232C接口、USB接口 ■ 可选10V（100mA）及1A内部直流偏置源 简要介绍 ■ TH2819XA/XB型自动变压器测试系统是一种专用于各种电子变压器品质检验的多功能、自动化的变压器综合参数测试系统。该系统可提供20......
产品描述
性能特点
■ 320×240点阵大型图形LCD显示
■ 拥有中英文可选操作界面
■ 20Hz—200kHz范围的测试频率, 10mHz分辨率
■ 30Ω,100Ω,10/CC,10/100四种不同信号源输出阻抗模式
■ 0.1 %的基本测量准确度
■ 开路/短路/负载校准功能
■ 拥有10点列表扫描功能(仅TH2819XA)
■ 标准RS232C接口、USB接口
■ 可选±10V（±100mA）及1A内部直流偏置源
简要介绍
■ TH2819XA/XB型自动变压器测试系统是一种专用于各种电子变压器品质检验的多功能、自动化的变压器综合参数测试系统。该系统可提供20Hz-200kHz的测试频率，变压器扫瞄测试涵盖了变压器的各种低压参数，包括电感L、漏感量Lk、圈数比Turn-ratio、直流电阻DCR、阻抗Z、线圈间容量C等主参数，品质因素Q、串联等效电阻ESR、相位Ps等副参数，以及引脚短路检查等。
技术参数
| TH2819XB | 变压器扫描测试 | ||
| 变压器测试参数 | 匝比,圈数,相位,电感,电容,漏感,品质因数, 交流电阻, 直流电阻, 平衡,引脚短路 | ||
| 测试频率 | 20 Hz－200 kHz, 分辨率: 10mHz | ||
| 测试电平 | 正常：5 mV－2V, 圈数测试：5 mV－10V 恒电平：10mV－1V, 分辨率：1mV , 精度：5% | ||
| 输出阻抗 | Turn-Ratio | ≤2Vrms:10Ω、30Ω、100Ω>2Vrms:30Ω、100Ω | |
| 其它 | 4种阻抗模式可编程 | ||
| 基本准确度 | LCRZ，DCR：0.1% 匝比：0.5% | ||
| 圈数比显示范围 | 1∶0.01 - 100∶1 | ||
| DCR显示范围 | 1mΩ-99.9999MΩ | ||
| |Z|, R, X | 0.00001 Ω — 99.9999 MΩ | ||
| |Y|, G, B | 0.00001µS — 99.9999 S | ||
| C | 0.00001 pF — 9.99999 F | ||
| L | 0.00001µH — 99.9999 kH | ||
| 显示范围 | D | 0.00001 — 9.99999 | |
| Q | 0.00001 — 99999.9 | ||
| θ (DEG) | -179.999° — 179.999° | ||
| θ (RAD) | -3.14159 — 3.14159 | ||
| Turn-Ratio | 1∶0.01—100∶1 | ||
| Δ% | -999.999% — 999.999% | ||
| 测量时间（≥1kHz） | 快速:32ms, 中速:90ms, 慢速:650ms | ||
| 等效电路 | 串联，并联 | ||
| 量程方式 | 自动，保持 | ||
| 触发方式 | 内部，手动，外部 | ||
| 平均次数 | 1-255 | ||
| 校准功能 | 开路，短路，负载校准 | ||
| 内部直流偏置源 | 0V，1.5V，2V，准确度：1% | ||
| 存储器 | 20组LCRZ仪器设定文件记忆 | ||
| 40组扫描设定文件记忆 | |||
| 接口 | RS232C接口、USB接口 | ||
| 工作温度、湿度 | 0°C-40°C,≤90%RH | ||
| 电源要求 | 电压 | 110V/220V ± 10% | |
| 频率 | 50Hz/60Hz ± 5% | ||
| 功耗 | ≤80VA | ||
| 体积（WxHxD） | 400mmx132mmx385mm | ||
| 重量 | 约9.3kg | ||
