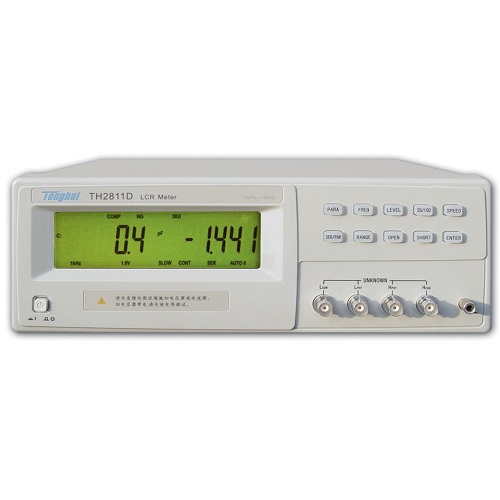

同惠TH2811D LCR数字电桥
性能特点 ■ 便捷的操作与强大功能的合理结合 ■ 使用SMT表面贴装工艺 ■ 测量速度快(12次/秒) ■ 读数稳定性好 ■ 30、100 拥有这 两种输出阻抗 ■ TH2811D(可完全替代TH2812C/TH2811C) 简要介绍 ■ TH2811D型LCR 数字电桥 是同惠公司很新研制的低频元件测量的换代产品， TH2811D 应用了多项元件测量的很新技术，拥有大字符LCD显示，采用SMT贴片工艺，操作方便，外形美观。可满足生产线质量保证、进货检验及自动化生产的需要。 TH2811D为常州同惠很新推出的一款低......
产品描述
性能特点
■ 便捷的操作与强大功能的合理结合
■ 使用SMT表面贴装工艺
■ 测量速度快(12次/秒)
■ 读数稳定性好
■ 30Ω、100Ω拥有这两种输出阻抗
■ TH2811D(可完全替代TH2812C/TH2811C)
简要介绍
■ TH2811D型LCR数字电桥是同惠公司很新研制的低频元件测量的换代产品，TH2811D应用了多项元件测量的很新技术，拥有大字符LCD显示，采用SMT贴片工艺，操作方便，外形美观。可满足生产线质量保证、进货检验及自动化生产的需要。TH2811D为常州同惠很新推出的一款低价LCR数字电桥，在夹具方面采用了TH26004-1四端开尔文测试电缆加TH26001A 四端测试夹具以及短路片，精度为0.2％，内阻30/100欧姆。
技术参数
简要介绍
■ TH2811D型LCR数字电桥是同惠公司很新研制的低频元件测量的换代产品，TH2811D应用了多项元件测量的很新技术，拥有大字符LCD显示，采用SMT贴片工艺，操作方便，外形美观。可满足生产线质量保证、进货检验及自动化生产的需要。TH2811D为常州同惠很新推出的一款低价LCR数字电桥，在夹具方面采用了TH26004-1四端开尔文测试电缆加TH26001A 四端测试夹具以及短路片，精度为0.2％，内阻30/100欧姆。
技术参数
| 测 量 功 能 | ||
| 测试参数 | L-Q, C-D, R-Q, |Z|-Q | |
| 基本准确度 | 0.2% | |
| 等效电路 | 串联, 并联 | |
| 量程方式 | 自动, 保持 | |
| 触发方式 | 内部 | |
| 测试速度(1kHz)(次/秒) | 快速: 12,中速:5.1 慢速:2.5 | |
| 校准功能 | 开路 / 短路,扫频清零 | |
| 测试端配置 | 5端 | |
| 测 试 信 号 | ||
| 测试信号频率 | 100Hz,120Hz,1kHz,10kHz,±0.01% | |
| 输出阻抗 | 30 Ω , 100 Ω | |
| 测试信号电平 | 0.3Vrms, 1Vrms | |
| 测量显示范围 | ||
| |Z|, R | 0.1 mΩ — 99.99 MΩ | |
| C | 0.01pF — 99999μF | |
| L | 0.01μH — 99999H | |
| D | 0.0001 — 9.9999 | |
| Q | 0.0001 — 9999.9 | |
| 显示 | ||
| 显示方式 |
直读 带背光大字符LCD显示 |
|
| 显示器 | 主、副参数：5位 | |
| 比较器 | ||
| 接口 | ||
