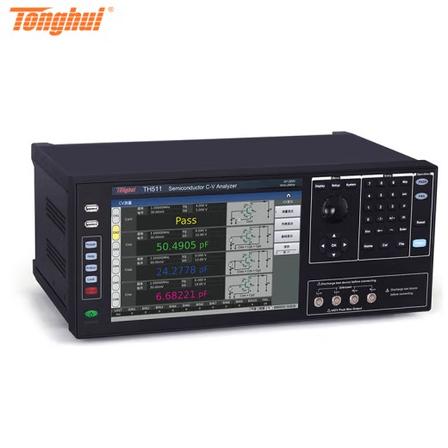

同惠TH511E半导体C-V特性分析仪，TH510系列经济型入门机型，1kHz-2MHz测试频率，VGS±40V、VDS±200V，支持Ciss/Coss/Crss/Rg四参数同步测量，一体化集成设计，适用于低压功率器件产线分选与入门级研发测试，高性价比满足基础C-V检测需求。

一、产品简介

同惠TH511E半导体C-V特性分析仪是常州同惠电子股份有限公司基于TH510系列成熟技术平台推出的经济型入门机型，面向低压功率器件基础测试场景打造。

TH511E的核心定位是：以更可控的成本，为用户提供专业级的C-V特性测试能力。产品保留了TH510系列核心的四参数同步测量、一体化集成架构、双路内置偏置源等关键技术，优化了通道与功能配置，在保证测试精度和稳定性的前提下，降低了专业C-V测试设备的入门门槛。

适用行业覆盖中小功率半导体制造、消费电子电源、低压MOS管/IGBT厂商、职业院校实训、小型新能源配件企业等。核心优势在于核心测试功能完整、操作门槛低、部署速度快、采购成本可控，既解决了普通LCR表测功率器件偏置不足、换线繁琐的痛点，又避免了高端机型功能冗余带来的成本浪费，是企业入门级C-V测试产线建设和基础研发验证的高性价比选择。

二、产品核心功能与技术原理

2.1什么是C-V特性测试

功率半导体器件（MOSFET、IGBT等）内部存在栅源、栅漏、漏源三组极间电容，这些电容的数值会随外加偏置电压的变化呈现强非线性特征，这一关系被称为C-V（电容-电压）特性。

行业通常关注三个派生寄生参数：

Ciss（输入电容）：决定器件驱动损耗和开关延迟时间；

Coss（输出电容）：影响关断特性与整机发热水平；

Crss（反向传输电容，又称米勒电容）：直接决定开关速度，是评估器件高频性能的关键指标。

这三个参数的偏差会直接影响电源、逆变器等终端产品的效率、温升和可靠性，因此是功率器件出厂分选、来料质检的必测项目。

2.2TH511E的测试原理

同惠TH511E半导体C-V特性分析仪采用自动平衡电桥原理实现精密电容测量，同时内置两路独立可控的直流偏置源：一路VGS栅极偏置（0~±40V），一路VDS漏极偏置（0~±200V），模拟器件真实工作时的电压工况。

仪器内部集成矩阵开关模块，可自动切换端子连接逻辑，分别匹配Ciss、Coss、Crss三种参数对应的测试电路。用户只需一次接线，仪器即可自动完成全部参数的切换与采集，同步计算栅极电阻Rg，无需人工反复换线和重新校准。10.1英寸电容触摸屏可同屏显示四个参数的测量数值、等效电路图和分选结果，直观清晰。

2.3基础测试模式

TH511E支持两种基础测试模式，覆盖多数入门场景需求：

单管点测模式：适用于产线快速分选，一键启动即可完成全部参数测量与合格判定，操作简单；

列表扫描模式：支持最多50个测试点编程，每个点可独立设置频率、偏置电压和分选上下限，适配多规格器件、多芯器件的批量测试。

三、详细技术参数表

四、产品核心优势

4.1核心功能不缩水，专业级测试能力

TH511E沿用了同惠TH510系列成熟的测量核心与偏置源架构，保留了Ciss、Coss、Crss、Rg四参数同步测量能力，内置±40VVGS和±200VVDS双路偏置源，测试频率覆盖1kHz~2MHz，包含行业通用的1MHz标准测试点。相比普通LCR表外接偏置源的方案，TH511E在高频小电容测量稳定性、偏置准确度、测试效率上均有明显优势，是真正意义上的专业C-V测试设备。

4.2一体化集成设计，部署即用

同惠TH511E半导体C-V特性分析仪将LCR测量单元、双路偏置源、矩阵开关、控制系统和显示终端全部集成在一台4U机箱内，开箱接线即可使用，无需用户自行搭配多台设备、调试系统兼容性。对于中小规模产线和实验室来说，省去了多设备拼接、校准、调试的工作量，部署周期短，上手门槛低。

4.3高性价比配置，精准匹配入门需求

TH511E针对入门场景优化了功能配置，保留产线分选和基础测试必需的点测、列表扫描、分选判定等核心功能，去掉了高端研发场景才会用到的曲线扫描等选件，通道配置为固定2通道，以此控制整体成本。对于只需要基础产线分选、来料抽检、教学实训的用户来说，TH511E既能满足专业测试需求，又避免了为冗余功能付费，投入产出比更高。同系列更高配置的TH511支持通道扩展和曲线扫描选件，用户后续产能升级或研发需求提升时，可平滑过渡到高端机型。

4.4操作轻量化，降低人员要求

TH511E采用图形化触控操作，常用测试参数可直接预设保存，产线操作员只需选择对应器件的测试程序、放入器件、按下触发即可完成测试，无需掌握复杂的仪器设置知识。相比进口高端设备繁复的菜单结构，TH511E的操作逻辑更贴合国内产线使用习惯，培训成本低，人员替换影响小。

4.5基础防护齐全，降低运维风险

TH511E配备高压击穿保护电路，当被测器件瞬间击穿短路时，可快速钳位保护内部测量电路，避免因被测件失效导致仪器损坏。同时支持四端接触检查功能，可实时识别夹具接触不良、引线断裂等异常，自动停止测试并提示，减少产线误判。这些在入门级设备上并不多见的防护设计，有效降低了日常使用中的运维成本和停机风险。

五、产品适用场景

六、操作与使用优势

图形化界面，快速上手。TH511E搭载10.1英寸电容触摸屏，所有测试设置在同一界面完成，参数项与等效电路图对应显示，新人经过简单培训即可独立操作。常用器件的测试程序可保存为预设文件，产线换型时直接调用，无需重复设置。

分选功能完善，适配产线。仪器内置10档比较器，支持每个参数独立设置上下限，PASS/FAIL结果和对应分档号同屏显示。标配HANDLER接口可直接输出分选信号，对接简单的分拣机构或声光提示装置，无需额外转接模块。

接口齐全，便于数据管理。TH511E配备LAN、RS232、USB等多种通信接口，支持SCPI和MODBUS协议，可对接上位机或MES系统上传测试数据，实现批次数据存档与追溯。U盘可直接导出测试记录和截屏，方便生成质检报告。

维护简单，固件可升级。仪器内置完善的自检和校准功能，用户可自行完成开路、短路、负载校准，保证测试准确度。支持通过U盘进行固件升级，后续功能优化和问题修复无需返厂，降低长期维护成本。

配套附件完整，开箱可用。产品标配测试夹具、连接电缆、电源线、说明书等全套附件，用户收到设备后即可搭建基础测试工位，无需额外采购配件。如需适配特殊封装器件，也可定制对应测试夹具。

七、售后保障与产品资质

生产企业资质。TH511E由常州同惠电子股份有限公司研发生产。该公司成立于1994年，是北交所上市企业，高新技术企业，通过ISO9001质量管理体系认证、环境管理体系认证、职业健康安全管理体系认证，持有制造计量器具许可证，具备三十余年电子测量仪器研发制造经验。

产品合规认证。TH510系列产品通过CE认证（欧盟电磁兼容与安全指令）和FCC认证（美国电磁兼容符合性），产品设计符合国际市场准入要求，电磁辐射、抗干扰能力和电气安全指标均达到对应标准。

出厂质量管控。每台TH511E出厂前均经过完整性能检测，包括开路/短路校准验证、标准电容准确度核验、各频率点重复性测试、偏置输出精度检测、四参数同步功能验证、接口通信测试等多项流程。检测合格后粘贴合格标识，附带出厂检验报告、产品使用说明书和保修卡，确保交付状态稳定可靠。

售后服务体系。同惠电子提供标准产品保修服务，在全国设有多个服务网点，支持维修进度查询。技术支持团队提供电话、邮件和远程协助服务，可协助用户完成选型确认、测试方案制定、日常操作答疑等工作。对于批量采购用户，可提供现场安装调试和操作培训服务。

八、常见问题FAQ

Q1：TH511E和TH511有什么区别？应该怎么选？

A：两款同属TH510系列200V电压等级机型，核心测量技术一致，主要区别在配置和功能。TH511E是经济型入门机型，标配固定2通道，支持点测和列表扫描，不支持曲线扫描选件，价格更亲民，适合基础产线分选、入门研发和教学场景。TH511是标准型，2通道标配可扩展至6通道，可选配曲线扫描功能，适合产能更高、需要多通道并行或研发曲线分析的场景。选型时按通道需求、是否需要曲线扫描和预算确定即可。

Q2：TH511E可以测IGBT吗？

A：可以。TH511E同时支持MOSFET和IGBT的寄生参数测试，对应IGBT的参数为Cies（输入电容）、Coes（输出电容）、Cres（反向传输电容）和Rg（栅极电阻），仪器内部已预置对应测试模式，切换即可使用。

Q3：TH511E的通道后续可以扩展吗？

A：TH511E为固定2通道配置，不支持后期通道扩展。如果有未来产能扩张、多通道并行测试的规划，建议直接选择TH511标准型，其支持后期扩展至4通道或6通道，可更好适配产能增长。

Q4：TH511E支持C-V曲线扫描吗？

A：TH511E标配点测和50点列表扫描功能，不支持连续C-V曲线扫描选件。如果需要进行器件特性曲线分析、失效定位等研发工作，建议选择TH511标准型并选配曲线扫描功能。

Q5：设备怎么校准？需要返厂吗？

A：日常使用中的开路、短路、负载校准，用户可按照说明书自行操作，用于消除测试线缆和夹具的寄生误差。法定计量校准建议每年送一次具备CNAS认可资质的第三方计量机构，获取带CNAS标识的校准证书，用于质量体系审核和量值溯源，无需返厂校准。
