同惠TH2640B耐冲击精密电容测试仪是常州同惠电子推出的宽频高精度阻抗测量设备，归属TH2640精密电容测试系列，主打200V抗冲击防护、2MHz全频段测量、大功率AC测试信号三大基础能力，兼顾实验室材料研发与自动化产线元器件批量分选双重使用需求。TH2640B可完成电容、电感、电阻、阻抗等四参数同步采集，解决传统测试仪易被被测件反向电压冲击损坏、测试功率不足、扫描功能单一、程控兼容性差等行业常见选型痛点。设备广泛覆盖无源电子元件、半导体器件、电磁材料、PCB线缆四大检测赛道，依托0.05%基础测量精度、10ms极速采样、多协议程控接口，成为电子制造、材料实验室、半导体研发场景主流测量设备，兼顾测量精度、设备耐用度与自动化拓展能力。

同惠TH2640B耐冲击精密电容测试仪支持100Hz-2MHz测试频率，200V抗冲击防护、20V大功率交流信号，10ms高速测量，搭载图形扫描与10档分选功能，适配电容、半导体、磁性材料阻抗检测，原厂多接口程控，工业产线实验室通用精密LCR测量设备。

产品核心功能与技术原理

核心功能模块通俗解析

200V耐冲击防护模块普通LCR测试仪测试端口无反向电压防护，被测电容放电、二极管反向电压易击穿内部信号源；TH2640B内置独立隔离防护电路，测试端可承受最高200V瞬时冲击电压，无需额外外接防护工装，降低产线设备维修频次。

大功率AC信号输出单元设备输出0~20Vrms交流测试电平、50μA~100mA交流电流，支持ALC恒压/恒流模式，可模拟元器件实际工作电压、电流工况，精准还原电容温升、电感饱和、介质损耗真实参数，避免低压小信号下测量数据失真。

三模式复合测量系统点测模式：单点位快速抽检，适合来料品质巡检；201点列表扫描：多频率/电压阶梯测试，批量存储各点位上下限判定数据；图形扫描：1~4条参数轨迹同步绘制，支持1/2/4分屏、对数/线性坐标，直观呈现元器件C-V、L-f阻抗变化曲线，适配材料特性研发。

10档Bin自动分选系统单次测量同步读取四项电气参数，每档独立设置参数容差区间，测试完成自动输出PASS/FAIL电平信号，可直接对接自动化Handler测试机，实现元器件无人分拣。

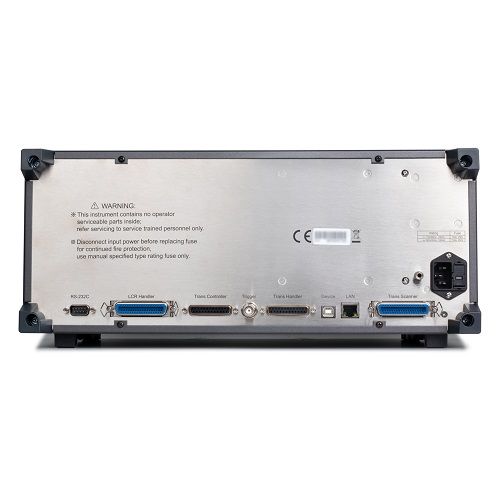

多协议程控交互单元搭载LAN、USB、RS232、HANDLER多路通讯接口，兼容SCPI、MODBUS工业标准指令，可对接工控机、PLC、上位机软件，支持远程调取测量曲线、批量导出CSV测试数据。

基础测量原理

TH2640B采用五端Kelvin测试架构，分离激励端与采样端，消除测试线缆、夹具接触电阻带来的测量误差；内部数字相敏检波算法同步采集电压、电流相位幅值，实时换算串联/并联等效Cs/Cp、Ls/Ls、Rs/Rp、阻抗Z、损耗D、品质因数Q等20余项电气参数，10.1英寸触控屏同步展示四组参数数值与相位角度，测量结果实时完成Δ、Δ%偏差运算，对比元器件标称值快速判定合格区间。

详细技术参数表

整机基础规格对比（TH2640A/TH2640B）

细分测量技术参数

标配附件清单

产品核心优势（差异化亮点）

200V整机端口耐冲击防护，降低设备损耗市面多数同频段LCR仪器无端口抗冲击设计，电容放电、半导体反向电压易损毁内部信号源；TH2640B全测试通道集成隔离防护电路，瞬时200V电压冲击不会损伤主机，产线连续作业故障率更低，减少停机维修成本。

2MHz宽频+20V大功率信号，还原真实工况同价位多数电容测试仪上限频率仅1MHz、最大测试电压5V以内；TH2640B覆盖100Hz~2MHz全频段，搭配20V大功率交流激励，可完整模拟高频开关电源、快充电路元器件实际工作条件，介质损耗、电感饱和测试数据更贴合终端应用场景。

三合一测量模式，兼顾研发与量产单台TH2640B同时支持单点抽检、多参数列表阶梯扫描、四轨迹图形扫描，研发实验室可做材料C-V、频率特性曲线分析，生产车间可配置201点多规格物料检测程序，一台设备覆盖研发、质检、量产全流程，无需采购多台不同功能测试仪器。

完善自动化分选与多路程控接口内置10档Bin分选逻辑，支持每通道四项参数同步判定，配合HANDLER接口直接对接自动测试机；兼容SCPI、MODBUS双工业协议，LAN网口支持多台设备组网管控，适配智能工厂自动化产线改造需求，解决老式仪器程控单一、无法对接工控系统的痛点。

五端Kelvin测量架构，高低阻测量一致性稳定采用五端分离式测试端口，消除测试线缆接触电阻、引线电感干扰，小容值贴片电容、大功率功率电感、高阻介质材料均可稳定测量，20档量程覆盖mΩ至MΩ全阻抗区间，高低阻抗元件无需更换专用机型。

大容量本地存储+便捷数据导出内置6GB非易失存储空间，可保存上百组扫描程序、分选参数；USBHost直插U盘一键导出CSV测量报表、PNG测试曲线图，普通办公软件即可打开数据分析，无需安装专用上位机软件。

产品适用场景

无源电子元件制造行业

陶瓷电容、薄膜电容、电解电容、功率电感、磁珠、电阻、变压器、网络排阻、压电元件来料检测与出厂分选；完成容量损耗D、等效串联电阻ESR、电感Q值批量判定。

半导体器件研发与生产

变容二极管C-V直流偏置特性测试、LED驱动IC寄生参数分析、晶体管、芯片封装寄生阻抗检测，评估半导体器件高频损耗、容压变化曲线。

电磁与介质材料实验室研发

陶瓷、塑料高分子材料介电常数、损耗角测试；铁氧体、非晶磁性材料磁导率、高频损耗分析；各类绝缘材料阻抗、漏电流特性评估。

PCB、线束、开关继电器检测

印制电路板走线阻抗、电缆线材分布电容、继电器触点接触电阻、开关导通损耗测试，排查布线干扰、元器件接触不良问题。

新能源与电池配套检测

储能电容、动力电池极片介质损耗、连接铜排阻抗参数评估，适配储能电源、快充充电器、车载电子元器件品质管控。

操作与使用优势

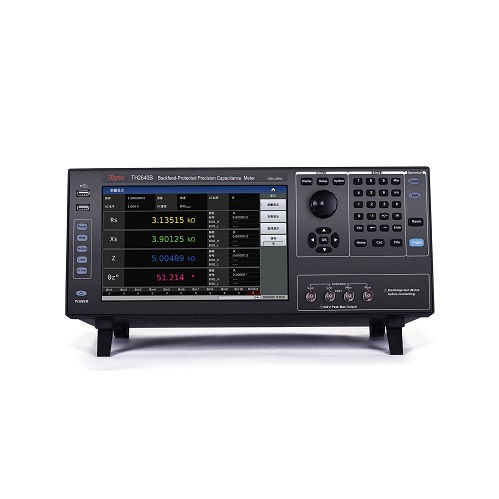

10.1英寸电容触控大屏，操作直观1280×800高清触控屏幕，支持手指、鼠标双操作，测试曲线、参数数值字体无极放大，车间强光环境下读数清晰；界面分区简化，新手30分钟可完成基础测量操作。

轻量化校准维护，耗材更换简单配套原厂短路板、标准负载即可完成开路、短路、负载三点校准，单次校准流程30秒内完成；五端测试接口模块化设计，测试夹具、Kelvin测试线拆装无需工具，后期耗材更换便捷。

扫描功能批量复用，减少重复设置列表扫描、图形扫描参数支持复制、批量编辑，多条测试程序可本地存储调用；每个扫描点位独立设置平均次数、触发延时，多规格物料切换无需重复录入参数。

面板锁定功能，避免产线误操作支持USB外设锁定前面板按键，产线操作人员仅可启动测量、查看判定结果，无法修改核心测试参数，防止人为误改程序导致批量检测不良。

低门槛数据溯源，满足项目验收每一组测量数据自带时间戳、设备编号、测试程序编号，导出报表完整可追溯；搭配原厂校准证书，可直接用于高校实验室课题、工业招投标、第三方计量验收。

售后保障与产品资质

标准化售后保障

质保服务：同惠TH2640B耐冲击精密电容测试仪整机提供24个月标准质保，非人为硬件故障享受原厂免费维修；全国多地设立同惠授权服务网点，支持寄修、远程线上调试、线下上门校准三种服务通道。

配套技术支持：设备随货附带完整版操作手册、SCPI程控指令集、上位机控制示例程序；原厂提供免费线上操作培训、终身设备固件升级服务，自动化产线对接可提供一对一技术指导。

配件长期供货：原厂测试夹具、Kelvin测试线、短路板等耗材持续生产供货，设备停产之后仍保留5年配件储备，保障设备长期使用。

报修渠道：官方400服务热线、企业技术专员微信、线上工单系统多渠道同步受理故障咨询，工作日2小时内响应技术问题。

产品合规资质

整机符合IEC61010电气安全标准，具备CE认证，可满足外贸出口、外资工厂设备准入要求；

每台TH2640B出厂附带原厂可溯源校准证书，测量精度可对接第三方计量机构校验，适配国企、军工、高校招投标项目验收；

设备电磁兼容达标，车间变频器、大功率电源周边使用无数据漂移、曲线干扰问题；

兼容国际通用SCPI/MODBUS工业程控标准，可替代进口同类型LCR阻抗分析仪，产线设备无缝替换。

常见问题FAQ

Q1：TH2640B和TH2640A核心区别是什么，如何选型？

A：两款设备防护、功率、屏幕、分选功能完全一致，仅测试频率上限不同。TH2640A最高500kHz，适合低频工频电容、磁性材料基础检测；TH2640B最高2MHz，适配高频开关器件、半导体C-V、快充元器件检测，高频研发、高频产线优先选择TH2640B。

Q2：200V耐冲击防护是否需要额外外接保护工装？

A：无需额外工装，TH2640B测试端口内部集成隔离防护电路，出厂默认开启防护功能，被测件放电、瞬时反向电压不会损坏主机，仅极端超200V高压场景建议增加外部放电工装。

Q3：设备能否对接自动化测试Handler机台？

A：可以，TH2640B标配独立HANDLER信号接口，10档Bin分选PASS/FAIL电平信号可直接传输至自动化设备，支持步进式扫描触发，实现元器件无人自动分拣。

Q4：测量数据是否可以脱离专用软件导出？

A：支持，设备内置USBHost接口，插入U盘即可导出CSV格式测量报表、PNG格式扫描曲线图，Excel、WPS等常规办公软件可直接打开，无需安装专用上位机程序。

Q5：设备开机预热需要多久，未预热测量误差大吗？

A：官方标准预热时间60分钟，预热完成后设备精度稳定；短期快速抽检可预热20分钟，高精度计量、材料研发测试建议完整预热60分钟后开展测量。

Q6：可以外接直流偏置模块做C-V特性测试吗？

A：设备预留外部DCI直流偏置接口，可搭配原厂直流偏置模块，输出稳定直流偏压，完成变容二极管、电容C-V容压特性扫描测试。

同惠TH2640B耐冲击精密电容测试仪依托2MHz宽频测量、200V端口防护、大功率AC测试信号三大核心硬件优势，打通电子元器件研发、质检、自动化量产全测量场景，解决行业设备易损坏、测试工况失真、自动化拓展受限等实际使用痛点。标准化多路通讯接口、完善的数据存储导出体系、10档自动分选功能，适配中小电子厂、新能源企业、高校材料实验室、半导体研发机构多类采购需求。搭配原厂完整24个月质保、全国服务网点、全套计量验收资质，采购后可获得长期稳定技术支撑。若存在高频元器件检测、自动化产线改造、材料特性曲线研发需求，TH2640B耐冲击精密电容测试仪可作为高适配度精密阻抗测量选型方案。文章来源于耐冲击精密电容测试仪。
