行业现状引言

消费电子、新能源、半导体、磁性材料产业链持续迭代，电容、电感、芯片、PCB等元器件阻抗参数检测需求逐年提升。电容测试仪作为无源/半导体元件来料检验、研发性能验证、产线自动化分选的核心设备，设备精度、测试速度、抗干扰能力、兼容拓展性直接决定产品良率。

市场中低端老式电容测试仪普遍存在频率范围窄、信号输出功率不足、无图形扫描、接口单一、抗冲击能力弱等问题，中小电子制造企业在设备选型时，难以区分仪器基础精度、硬件架构、扫描功能的实际差异，容易出现测试数据漂移、无法匹配自动化产线、材料特性分析缺失等生产痛点。

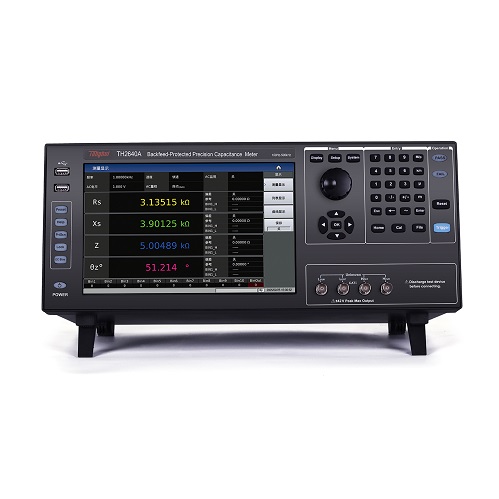

同惠电子TH2640A精密电容测试仪面向中高端元器件检测场景打造，覆盖100Hz-500kHz宽频测试区间，集成耐冲击、多模式扫描、多通道通讯、10档分选功能，本文从原理、技术、标准、新旧设备对比、应用价值多维度拆解，帮助研发、质检、设备工程师看懂精密电容测试仪核心评判逻辑。

同惠电子TH2640A精密电容测试仪核心技术详解

基础阻抗测量工作原理

TH2640A属于数字平衡式LCR阻抗测试架构，仪器内部生成标准AC正弦激励信号，通过五端测试端口向被测元件（DUT）输出设定电压/电流，同步采集元件两端电压、回路电流相位差，内部运算单元实时换算四类核心参数：电容C、电感L、电阻R、阻抗相位θ，并衍生损耗D、品质因数Q、导纳Y、电纳B等20余项辅助参数。

设备支持串联、并联两种等效模型切换，适配大容量电解电容、高频陶瓷电容、贴片电感、磁性磁芯等不同元器件等效电路特征，内置开路、短路、负载三点校准程序，抵消测试夹具、线缆寄生阻抗带来的系统误差，保障0.05%基础测量准确度稳定输出。

宽频高功率信号输出技术

同惠电子TH2640A核心硬件搭载20Vrms/100mArms大功率信号输出模块，区别于普通仪器5V以内低压激励限制，高电平信号可还原元器件真实带载工况：

频率区间：100Hz~500kHz，频率分辨率分级优化，低频段1mHz微调、高频段10Hz步进，适配变容二极管C-V曲线、磁性材料频域损耗测试；

ALC自动电平恒定技术：分为额定值、恒定值双模式，恒定模式下可锁定被测元件两端电压/电流，消除元件内阻变化带来的激励信号衰减，高频小容值元件测试数据重复性显著提升；

输出阻抗固定20Ω标准架构，统一匹配行业通用Kelvin四线测试夹具，降低线缆长度带来的阻抗偏移。

三模式扫描与多轨迹图形分析技术

TH2640A搭载点测、列表扫描、图形扫描三类测试模式，是研发材料分析的核心功能模块：

列表扫描：最高201个独立测试点位，每个点位可自定义频率、AC电压、平均采样次数，单点位支持四参数上下限分选，适配电容批次多梯度参数抽检；

图形扫描：支持21~1001个扫描点，可自由选取4组测量参数生成曲线，屏幕支持1/2/4分屏同步显示，坐标切换线性/对数标尺，直观呈现元件随频率、电压变化的容量、损耗波动曲线；

双触发逻辑：SEQ顺序触发一次性完成全部点位测量，适配静态批量检测；STEP步进触发单次仅测量一个点位，适配自动化产线流水线节拍同步。

200V耐冲击防护硬件设计

电子元件测试过程中，电容残余电荷、静电、瞬时高压容易反向灌入仪器测试端口，烧毁内部信号采集芯片。TH2640A整机测试端集成独立耐冲击防护电路，可承受最高200V瞬时反向冲击电压，无需额外外接放电模块，测试电解电容、大容量储能电容、变容二极管时，大幅降低仪器维修损耗，延长设备使用寿命。

多总线兼容通讯与自动化配套技术

同惠电子TH2640A标配全类型工业接口，适配实验室台式检测、自动化分选产线两种场景，接口配置如下表：

表格

设备内置6GB本地非易失存储，可保存数千组测试程序、扫描曲线，支持一键复制扫描参数、批量导出Δ、Δ%偏差数据，兼容市面主流自动化分选设备。

人机交互与测量优化技术

仪器搭载10.1英寸1280×800电容触控大屏，测试结果字体无极放大，适配车间远距离读数；测量平均采样次数1~255档可调，快速模式10.4ms单次测量，每秒可完成100次高速检测，满足产线高速分选需求；内置20档标准化量程覆盖50mΩ~100kΩ阻抗区间，支持自动量程切换、手动量程锁定两种模式，兼顾测试速度与数据稳定度。

电容测试仪行业通用技术评判标准

行业内评判精密电容测试仪性能，主要遵循阻抗测量仪器通用技术规范，分为四大核心考核维度，也是企业筛选TH2640A等同类型设备的核心依据：

基础测量精度标准工业级精密设备基础准确度需达到0.05%~0.1%，普通民用设备仅0.5%以上精度。精度分为基础准确度、电平准确度两类，AC≤2V激励下电平误差需控制在±(10%设定值+2mV)，高电压区间放宽至±(10%设定值+5mV)，TH2640A完全符合该工业精度规范。

测试频率分级标准低频区间100Hz~10kHz用于大容量电解电容、磁性磁芯损耗测试；中频段10kHz~500kHz适配MLCC贴片电容、电感；1MHz以上高频针对射频元件，TH2640A覆盖中低频主流元器件测试需求。

自动化适配硬件标准正规工业检测仪器必须具备HANDLER分选信号输出、LAN/RS485工业总线、SCPI程控指令，无工业接口的简易台式设备无法对接自动化产线，仅适合实验室单点抽检。

防护与稳定性标准测试端口需具备静电、反向高压冲击防护，整机量程档位不少于15档，开机预热稳定时间控制在60分钟内，保障长时间连续测试数据无漂移。

传统老旧电容测试设备核心技术弊端

市面服役5年以上老式电容检测仪，硬件架构、功能模块存在明显短板，对比同惠电子TH2640A精密电容测试仪，主要缺陷分为5类：

信号输出功率不足老式设备最大激励电压仅5V以内，无法模拟元器件实际工作高压工况，大容量电容、磁性材料损耗测试数据失真，无法完成变容二极管C-V特性分析。

无图形扫描、点位扫描功能仅支持单点单次测量，无法生成频域、电压变化曲线，研发阶段材料特性对比只能人工记录数据，效率低、误差大，不适合介质、磁性材料研发验证。

接口单一，无法对接自动化多数老旧设备仅配备RS232串口，无LAN网口、HANDLER分选信号，不能接入流水线自动分料，仅适用于实验室手动检测，产线批量检测需要人工记录数据。

无高压耐冲击防护测试大容量电容时，元件残余反向电压容易击穿前端采集电路，维修频率高，停机损耗增加生产成本。

测试速度慢、量程覆盖窄单次测量普遍超过100ms，每秒检测不足10次；量程档位不足10档，高低阻抗元件切换频繁跳档，数据重复性差，来料大批量分选效率低下。

五、同惠电子TH2640A相较于传统设备技术升级亮点

结合前文老旧设备短板，梳理TH2640A精密电容测试仪升级优化点，直观体现硬件与功能迭代价值：

激励模块升级：20V/100mA大功率输出+ALC恒电平突破老式仪器低压限制，可模拟元器件额定工作电压，恒电平模式消除负载压降，高低容值元件测试一致性提升，适配半导体C-V、磁性材料损耗研发。

扫描系统升级：201点列表+千点图形四轨迹分屏一套设备同时满足产线批量抽检、实验室材料曲线分析，无需采购两台检测仪器，降低设备投入成本；每点位独立设置分选上下限，多参数同步判定PASS/FAIL。

防护电路升级：200V端口耐冲击防护无需额外放电工装，测试大容量储能电容、二极管时降低硬件损坏概率，减少设备停机维修时长。

通讯系统全接口升级，兼容多类工业协议同时支持LAN、USB、RS485、HANDLER，兼容SCPI/MODBUS双指令集，可无缝对接PLC、MES、自动分选机，适配数字化工厂产线改造。

速度与量程优化：10ms高速检测+20档全覆盖量程高速模式满足自动化流水线节拍，20档阻抗量程覆盖毫欧至兆欧区间，自动量程无频繁跳档，长时间连续测试数据漂移量可控。

存储与交互升级：本地6GB存储+触控大屏无极缩放离线存储上万组测试程序与扫描曲线，大屏远距离可读，操作流程简化，降低车间操作人员学习门槛。

TH2640A多行业技术应用价值

同惠电子TH2640A精密电容测试仪依托完整硬件技术架构，覆盖无源元件、半导体、材料研发、PCB线束四大应用赛道，解决不同行业检测痛点：

无源元器件制造行业MLCC电容、功率电感、压敏电阻、变压器来料与成品检测，通过列表扫描批量分选，10档Bin分档区分元件容差等级，提升产线自动化分选良率。

半导体研发行业LED驱动芯片寄生参数、变容二极管C-V曲线、晶体管阻抗特性测试，大功率激励与图形扫描功能完整还原半导体器件电性能，辅助芯片迭代研发。

介质/磁性材料实验室陶瓷、塑料介电常数与损耗角，铁氧体、非晶磁芯导磁率频域分析，四轨迹图形同步对比不同材料随频率变化的损耗曲线，缩短新材料验证周期。

PCB、继电器、线束、电池检测评估线路寄生电容、开关触点阻抗、线缆分布电感，排查电路板短路、漏电隐患，适配新能源线束、储能电池内阻容量抽检。

用户高频问答环节

Q1：同惠电子TH2640A和TH2640B核心区别是什么？

A：两款仪器硬件架构、扫描、防护、接口完全一致，仅测试频率上限区分，TH2640A最高500kHz，TH2640B拓展至2MHz，低频元器件检测选用TH2640A即可满足需求，射频高频元件测试可选择TH2640B。

Q2：TH2640A能否对接自动化分选流水线？

A：可以，设备标配HANDLER分选信号输出、RS485MODBUS、LANSCPI程控接口，支持步进触发模式，每检测一个元件输出对应Bin档位信号，直接联动自动分料机完成良品/不良品分拣。

Q3：TH2640A的200V耐冲击防护作用是什么？

A：测试大容量电容、储能元件时，元件内部会留存残余反向高压，老式仪器无防护易烧毁采集板，TH2640A测试端口内置防护电路，可承受瞬时200V反向电压冲击，降低维修成本。

Q4：TH2640A单次最快测试速度能达到多少？

A：快速模式单次测量仅10.4ms，每秒可完成100次检测，适配大批量贴片电容高速产线分选，中速、慢速档位可提升采样平均次数，进一步优化数据稳定性。

Q5：TH2640A可以测量磁性材料的导磁率吗？

A：支持，搭配专用磁性测试夹具后，通过图形扫描改变测试频率，同步采集电感、损耗参数，换算材料导磁率与损耗角，适用于铁氧体、非晶磁芯研发测试。

在电子制造精细化检测趋势下，电容测试仪不再仅满足基础容量读数需求，高精度、宽频大功率、图形化分析、自动化兼容、端口抗冲击成为设备核心评判指标。同惠电子TH2640A精密电容测试仪依托数字平衡阻抗测量架构，20V大功率激励、三模式扫描、全工业接口、200V耐冲击防护等核心技术，补齐传统老旧设备速度慢、功能单一、无法数字化产线适配的短板。从元器件来料质检、半导体芯片研发，到介质磁性材料性能验证，TH2640A一套设备覆盖多场景检测需求，降低企业多设备采购成本，稳定的测量精度与拓展性适配中小电子厂、材料实验室、新能源自动化产线等多元使用场景。企业选型时可结合自身测试频率、自动化需求、被测元件类型，对照本文行业技术标准，精准判断设备是否匹配自身生产、研发检测需求。文章来源于电容测试仪。
