同惠电子TH2839LCR数字电桥是同惠高端宽带阻抗分析主力机型，定位中高频元器件全流程精密检测，依托自研宽带自动平衡电桥架构，将测试频率拓展至10MHz，突破2MHz以内常规LCR设备频域局限，整机统一0.05%基础测量精度，细分TH2839（10MHz）、TH2839A（5MHz）两款梯度配置，可覆盖射频、半导体、车载大容量元件高频谐振特性测试需求。整机标配7英寸800×480高清TFT彩屏，支持801点图形扫描、10档元件自动分级、±40V内置直流偏置，可联动外置偏流源实现120A大电流叠加，完整复现高频高压满载工况。广泛适配5G射频器件、变容二极管、车载DC-LINK薄膜电容、高频磁性介质材料、PCB高频线束等检测场景，核心优势集中在10MHz超宽频覆盖、全频段稳定高精度、高压大电流工况模拟、图形化阻抗曲线分析、全链路数字化互联五大维度，下文完整拆解同惠电子TH2839LCR数字电桥底层技术、完整参数、差异化竞争优势与标准化落地使用方案。

产品核心功能与技术原理

2.1底层测量基础原理
同惠电子TH2839采用宽带自动调零矢量平衡电桥核心电路，区别市面普通I/V简易LCR设备，仪器内置实时闭环相位、幅值补偿算法，在20Hz至10MHz全频区间持续抵消高频杂散耦合、引线寄生参数带来的测量误差。机身标准四端对屏蔽测试端口物理拆分Hcur激励端、Lcur回流端、Hpot/Lpot电压采样端，激励与采样线路完全隔离，相比传统五端设备，低阻抗测量下限拓宽十倍，毫欧级DCR、fF级微小射频电容均可稳定输出无漂移读数。仪器同步采集被测件电压、电流矢量信号，自动换算Ls/Lp、Cs/Cp、D、Q、Z、θ、Rdc等二十余项阻抗参数，支持串联、并联等效电路一键切换，可生成频响、C-V、L-偏置三维扫描曲线，精准捕捉元器件10MHz以内谐振拐点，解决大容量电容ESL寄生电感测量行业痛点。
2.2核心功能通俗拆解
10MHz超宽频连续扫描系统TH2839最高测试频率达10MHz，TH2839A上限5MHz，全区间精细步进可调，支持51/201/801点图形扫描，可完整绘制射频MLCC、压电换能器、磁芯全频阻抗曲线，精准定位器件自谐振频率，弥补2MHz及以下设备高频数据缺失缺陷。
±40V内置直流偏置系统整机标配0~±40V宽范围直流偏置、0~100mA内置偏流，机身预留外部偏置控制接口，最多联动6台TH1778偏流源，叠加最高120A直流电流，模拟车载功率电感、大容量薄膜电容满载直流工况，捕捉磁芯饱和、容值漂移特性。
标准化交交流测试信号AC信号5mV~2Vrms（1MHz以上自动限制至1Vrms），支持ALC恒压恒流输出，大容量电容负载下无电压跌落，保障高频小信号测量信噪比稳定。
三级复合校准机制集成开路、短路、三点负载全套校正功能，支持单点、扫频两种校准模式，校正参数永久存入40组内置测试档案，更换夹具、切换产品规格无需重复校准，低损耗元件D值无负数失真，计量检测数据具备合规溯源效力。
十档自动化分选体系内置9档合格BIN+附属AUX+不合格OUT分级逻辑，声光同步报警，可设置绝对值、百分比双公差阈值，标配光电隔离HANDLER分选接口，直接对接自动编带、摆盘设备，实现高频元器件无人值守批量分级。

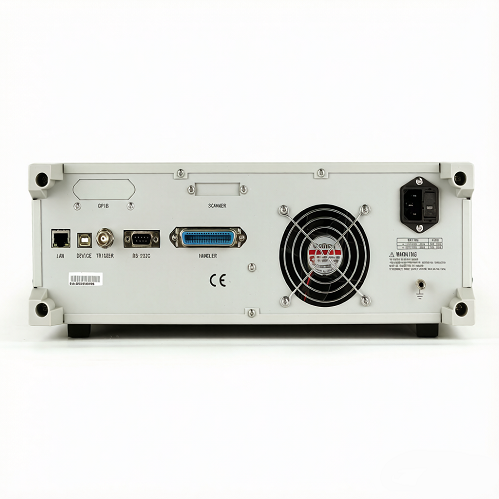

全总线数字化通讯架构标配LAN以太网、USB双口、RS232、外部偏置控制口，可选GPIB接口，兼容SCPI、MODBUS双协议，完全对标KEYSIGHTE4980A程控指令，老产线无需重写控制程序，测量数据实时上传MES系统完成批次质量溯源。
大容量存储与等效电路拟合机身内置40组测试模板，U盘可拓展存储500组参数、扫描截图、测量报表；配套上位机搭载7类标准等效电路模型，黑盒元器件自动匹配电路参数，导出仿真用TXT数据文件。

详细技术参数表

产品核心优势（市面差异化亮点）

4.1对比同惠TH2838/TH2838H系列机型
超宽频硬件优势：TH2838最高仅2MHz，同惠电子TH2839拓展至10MHz，可完整捕捉射频元件自谐振点，解决高频MLCC、压电元件频响曲线缺失问题，是5G射频研发刚需设备。
大容量电容ESL精准测量：10MHz高频测试能力可区分大容量薄膜电容Cs、Rs、Ls三参数，规避2MHz以内设备无法准确提取引线寄生电感的测试短板，适配新能源DC-L电容出厂全参数检测。
射频材料研发适配：10MHz带宽覆盖射频磁芯、高频介质材料测试频段，无需额外采购高频阻抗设备，一台仪器替代多台梯度LCR，降低实验室设备堆叠成本。
全系通用高压偏置硬件：TH2839与TH2838H同样搭载±40V内置直流偏置，无需牺牲高压工况模拟能力即可拓展至10MHz高频区间。
4.2对比市面10MHz国产简易LCR设备
全频段精度稳定：市面低价10MHz设备多采用简易I/V架构，5MHz以上精度衰减至0.3%以上；TH2839宽带自动平衡电桥20Hz~10MHz全程维持0.05%基准精度，低损耗元件D值无负数漂移。
完整三级负载校正：多数竞品仅基础开路短路清零，缺失三点负载补偿；TH2839扫频+定点双重校准，计量比对数据具备官方采信效力。
标准化工业互联接口：同价位简化机型常删减LAN、HANDLER接口，TH2839全套通讯端口标配，自动化产线无需额外加装转接模块。
上位等效拟合工具配套：竞品仅提供基础数值导出，TH2839配套7类电路自动拟合软件，黑盒元器件无需人工计算等效参数，缩短研发建模周期。
4.3对比进口10MHz阻抗分析仪
采购维保成本更低：整机、原厂夹具、维修配件综合投入降低50%，国内7×12小时技术支持，无需等待海外数月维保周期。
全中文操作体系：整机菜单、配套手册、上位软件均为中文，产线操作人员学习门槛大幅降低。3指令兼容无缝替换：完整兼容KEYSIGHTE4980ASCPI程控指令，原有进口自动化产线无需重写控制程序，直接替换设备。

产品适用场景

5.15G射频元器件研发与质检
射频MLCC、高频贴片电感、变容二极管、射频磁环，10MHz全频扫描捕捉元件谐振频率，筛选高频损耗超标不良品，匹配射频模组研发、批量出厂分级需求。
5.2新能源车载大容量电容检测
DC-LINK薄膜电容、高压储能滤波电容，10MHz高频同步测量Cs容值、ESR串联电阻、ESL寄生电感，复现整车高频开关工况，提前筛选引线电感超差元件。
5.3半导体元器件C-V特性测试
LED驱动IC、MOS管、变容二极管高频容压曲线扫描，分析芯片寄生阻抗，满足半导体封测实验室样品验证标准。
5.4高频介质/磁性材料实验室
铁氧体、压电陶瓷、高频绝缘介质，搭配TH26077介质夹具绘制10MHz以内介电常数、损耗曲线，用于新材料配方迭代验证。
5.5PCB与射频线束检测
高频线缆、射频开关、PCB走线寄生阻抗测量，筛查分布电容、引线电感超标缺陷，通信设备来料抽检专用。
5.6第三方计量实验室
车规、射频元器件计量校准，0.05%全频精度搭配全套安全EMC资质，出具检测报告可通过客户审厂、行业产品认证。

操作与使用优势

分层可视化操作界面7英寸大屏划分为单测、列表扫描、图形扫描、系统设置四大独立模块，软键随功能动态切换，全中文界面无语言障碍，零基础操作人员1小时可完成10MHz高频扫描、高压偏置全套操作。
标准化高频测试流程简化标准操作流程：开机预热20分钟→四端夹具开路+短路+负载三级校正→设置1~10MHz目标频点、40V直流偏置→启动图形扫描采集曲线，界面弹窗分步提示校正操作，减少人为误差。
多规格测试方案一键复用40组内置存储空间可分别存储射频电容、功率电感、介质材料专用测试模板，产线更换产品无需重复设置频率、偏置、分选阈值，换线调试时长压缩75%。
多重设备安全防护支持自定义开机密码、全键盘锁定，产线多人操作防止高压、高频参数误修改；AC/DC输出内置短路过载保护，样品短路瞬间切断激励，保护主机与被测元器件。
便捷U盘固件升级USBHost直插U盘即可完成整机固件迭代，原厂免费推送高频测量算法优化包，无需专用编程设备，长期使用持续更新功能。
全系列夹具通用适配原厂TH26008A高频SMD、TH26062A车载电容、TH26077介质等测试治具可直接接驳设备四端端口，无需额外转接配件，快速切换不同品类样品测试。

售后保障与产品资质

7.1合规产品资质
同惠电子TH2839LCR数字电桥整机通过EN61010实验室电气安全标准、EN61326全套电磁兼容检测，满足CISPR11辐射限值、IEC静电/浪涌/射频抗扰度规范；设备为I类安全等级，绝缘电阻≥50MΩ，1.5kV耐压无击穿，工业车间、计量实验室长期连续通电无安全隐患，检测数据符合IEC、MIL元器件测试规范。
7.2标准成套随机配件
标准出货标配：TH2839主机、220V交流电源线、TH26011BS四端屏蔽测试线、TH26010镀金短路校正片、完整版纸质操作手册、原厂质保卡；GPIB通讯卡、TH1778外置偏流源、各类专用测试夹具为选购配件。
7.3标准化售后政策
整机原厂12个月免费质保，非人为硬件故障免费维修、更换零部件；
质保期满后终身成本价维修，仅收取元器件与基础工时费用，无高额维保溢价；
免费提供SCPI/MODBUS程控文档、等效电路上位分析软件，线上一对一远程指导高频扫描、偏流联动、产线对接调试；
全国多地线下服务网点，批量采购射频、新能源自动化产线可安排工程师上门装机、全员实操培训；
终身免费获取固件升级包、10MHz射频元件测试白皮书、曲线拟合实操教程。

常见问题FAQ

Q1：同惠电子TH2839和TH2839A核心区别是什么？A：二者硬件架构、高压偏置、通讯功能完全一致，仅测试频率上限不同；TH2839最高10MHz，TH2839A上限5MHz，仅5MHz以内低频射频测试可选择A款，10MHz谐振分析需求选用TH2839。
Q2：TH2839相比TH2838最大提升在哪里？A：核心升级10MHz超宽频带宽，可精准测量大容量电容ESL寄生电感、捕捉射频元件自谐振点，TH2838最高仅2MHz，高频器件测试数据存在明显缺失。
Q3：TH2839能否叠加大电流模拟功率电感饱和工况？A：可以，机身预留专用外部偏置控制接口，最多联动6台TH1778偏流源，最高叠加120A直流电流，完整复现车载大功率电感满载磁芯饱和特性。
Q4：10MHz测量时D值出现负数是什么原因？A：并非仪器故障，根源是夹具、测试线缆高频杂散参数未补偿，完整执行开路、短路、三点负载全套校正，选用TH26008A高频屏蔽夹具复测即可恢复稳定读数。
Q5：TH2839可以接入工厂MES系统自动存储射频曲线数据吗？A：设备标配LAN以太网接口，支持MODBUS通讯协议，搭配原厂上位软件，扫描曲线、Ls/Cs/D/Q全套参数实时上传，自动生成CSV报表，实现元器件全批次质量溯源。

同惠电子TH2839LCR数字电桥作为同惠高端10MHz宽带阻抗分析仪，依托自研宽带自动平衡电桥架构，实现20Hz~10MHz全频段0.05%稳定测量精度，搭配±40V内置直流偏置、801点高频图形扫描、全链路数字化通讯核心能力，针对性解决5G射频、新能源大容量电容、半导体器件高频测试数据失真、谐振点无法捕捉、满载工况难以模拟等行业痛点。单台设备覆盖新材料研发、自动化批量分级、第三方计量检定全流程，一台设备可替代多台梯度频段LCR仪器，有效降低企业设备采购、场地运维综合成本。整机具备完整国际安全与EMC合规资质，配套全套高频专用测试夹具、免费等效分析上位软件与全国标准化售后体系，是射频、新能源、半导体产业链企业搭建高频标准化检测体系的适配设备。企业如需获取TH2839完整技术手册、射频元器件实测案例，可联系原厂授权渠道申请样机现场验证测量效果，文章来源于数字电桥。
