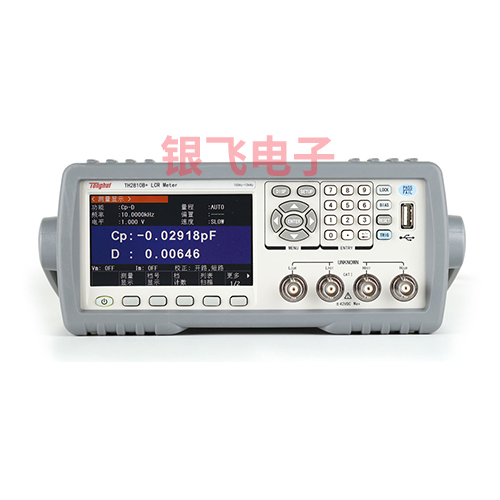

TH2810B+数字LCR测试仪
TH2810B+数字LCR测试仪 可以替代TH2810B,TH2810B+数字LCR测试仪可测试L、C、R、|Z|、D、Q、X、d、r、Vm、Im的参数值,具有V/I监控功能。在同一个测量周期内,可以测试一个阻抗分量的两个参数,一个主要参数和一个次要参数。主要参数有Z阻抗模、Y导纳模、L电感、C电容、R电阻、G电导;次要参数有D消耗因数、Q品质因数、Rs 等效串联电阻ESR、Rp 等效并联电阻EPR、X电抗、B电纳、相角。一次参数和二次参数的测试结果在表格中分别以两行显示大写字符(主要参数显......

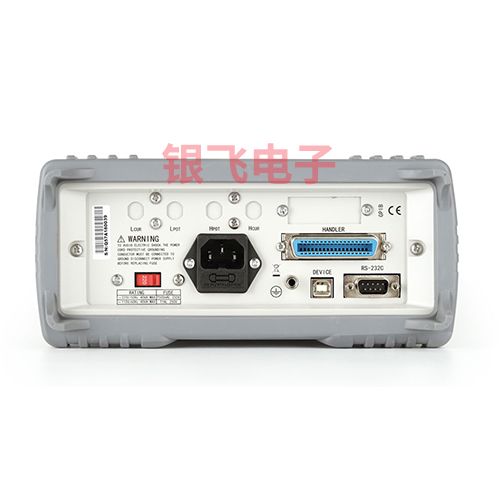

产品描述
TH2810B+数字LCR测试仪可以替代TH2810B,TH2810B+数字LCR测试仪可测试L、C、R、|Z|、D、Q、X、θd、θr、Vm、Im的参数值,具有V/I监控功能。在同一个测量周期内,可以测试一个阻抗分量的两个参数,一个主要参数和一个次要参数。主要参数有Z阻抗模、Y导纳模、L电感、C电容、R电阻、G电导;次要参数有D消耗因数、Q品质因数、Rs 等效串联电阻ESR、Rp 等效并联电阻EPR、X电抗、B电纳、θ相角。一次参数和二次参数的测试结果在表格中分别以两行显示大写字符(主要参数显示在上一行,次要参数显示在下一行)。用户应根据被测LCR的阻抗值选择测量范围组件,TH2810B+具有10个交流测量范围3Ω、10Ω、30Ω、100Ω、300Ω、1kΩ、3kΩ、10kΩ、30kΩ,100KΩ。TH2810B+提供两种设置测量频率的方法,靠前种是直接按软键,另一种是用数字键输入。
文章来源于数字电桥
TH2810B+数字LCR测试仪使用说明书
具有四个测试频率:100Hz、120Hz、1kHz、10kHz
0.1%精度
65k,4.3英寸TFT液晶显示屏,可选中英文操作界面
6位读取分辨率
高达测试速度19ms,支持低频和高速TX4+3ms
10点列表扫描,支持多频测试分选
超强抗冲击保护能力
截屏功能
数据记录功能
软电源开关,支持110V/220V两种电源电压
常规、自动化测试两种界面
TH2810B+的测量电平可根据正弦波信号的均方根值设置,正弦波信号的频率是由内部振荡器产生的测试频率,用户可以根据需求对测量电压或电流进行设置。TH2810B+10KHz数字电桥LCR Meter信号源的输出阻抗可调10Ω或100Ω,测试电平范围为0.1V、0.3V、1V,TH2810B+的测试结果显示为6位读数的分辨率,小数点锁定功能可以使TH2810B+以固定的方式输出测试结果,同时该功能可以改变测试结果显示计数。
TH2810B+数字电桥测试仪标准配置
TH2810B+LCR Meter测试仪
短路片 TH26010
短路片 TH26010
夹具 TH26048A
带盒四端绝缘带锁Kelvin测试线 TH26011CS
可选配件:带盒贴片测试线TH26029B
TH2810B+数字LCR测试仪操作说明书
Model | TH2810B+ |
Basic accuracy | 0.1% |
Test frequency | 100Hz,120Hz,1kHz,10kHz |
Test parameters | L, C, R,Z,D,Q,X,θd,θr,Vm, Im, △% |
V/I monito | Yes |
AC test signal level | 0.1Vrms,0.3Vrms,1Vrms |
Signal source internal resistance |
10Ω, 100Ω |
Test terminal configuration |
5-terminal |
Test speed(ms/time) | Fast:19ms;Medium:83ms;Slow:333ms F≤120Hz Fast:4XT+3ms |
Zero clearing | Open, Short, Load |
List sweep |
10-point list sweep Each scan point can be individually sorted,support multi-frequency combined test sorting Scanning test for frequency and AC voltage |
Equivalent Circuit | Series, Parallel |
Range mode | AUTO, HOLD |
Trigger mode | Internal, External, Manual, Bus |
Average times | 1-255 |
Arithmetical operation |
Direct reading,△ABS,△% |
Delay | Trigger delay, step delay:0-60.000s, 1ms step |
General function | Series, parallel equivalent mode, calibration:open circuit, short circuit, range selection:automatic, manual, trigger mode:INT, MAN, EXT, BUS, keyboard lock function |
Comparator | 10 bins sorting,BIN1-BIN9,NG,AUX;Bin count function PASS, FALL front panel LED display |
Nonvolatile storage | 100 sets of LCRZ instrument setting files,10 test results |
External USB storage | Instrument setting file,CSV data file |
