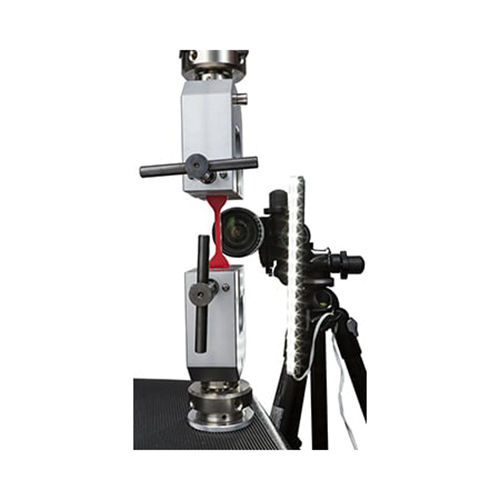

VE1非接触式视频引伸计
VE1 是一款高精度的、非接触式视频引伸仪，采用光纤式非接触式的光学测量系统，数码相机和实时图像处理用于测量拉伸试验期间的纵向和横向的应变。系统以一定的速率测量两条应用线之间的纵向应变频率可达100HZ。应变的数据被同步并传输到NEXYGENPlus3软件（Plus系列和LS试验机），可选的模拟信号可用于较旧的机器。此设备非常适合在拉伸试验中测定材料性能。在不接触试样的情况下对试样变形进行测量并确定应力应变曲线、E模量等测量值，高速试验......
产品描述
VE1是一款高精度的、非接触式视频引伸仪，采用光纤式非接触式的光学测量系统，数码相机和实时图像处理用于测量拉伸试验期间的纵向和横向的应变。系统以一定的速率测量两条应用线之间的纵向应变频率可达100HZ。应变的数据被同步并传输到NEXYGENPlus3软件（Plus系列和LS试验机），可选的模拟信号可用于较旧的机器。此设备非常适合在拉伸试验中测定材料性能。在不接触试样的情况下对试样变形进行测量并确定应力应变曲线、E模量等测量值，高速试验和真实应变的应变特性的受控拉伸试验。VE系列的引伸仪应用范围大，可以测试各种类型的车辆材料包括金属、硬质塑料、复合材料、陶瓷、厚环境温度和非环境温度条件下的薄膜等。

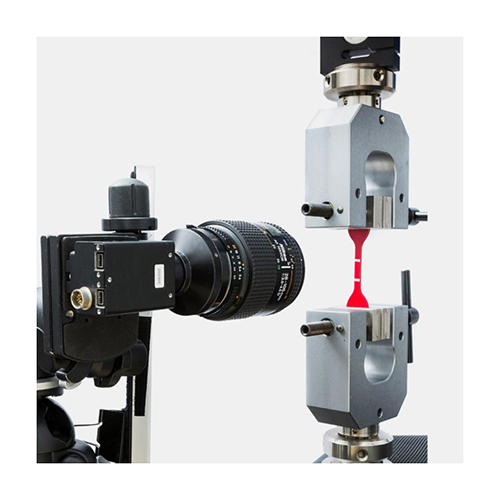

VE1非接触式视频引伸计使用说明书
精确的非接触式测量
高分辨率和精度
测试范围广
纵向测量纵向应变测量
简单测试设置模板
有六种类型的尺寸可供选择
比传统接触式引伸仪具有更多的优点
测试样品上无配重或操作力影响
在测试样品上无刀头边缘滑动或者破坏
没有因为样品移动产生的惯性
没有移动部件，避免了由于磨损造成的误差
避免样品断裂能量释放造成的破坏
非环境测试条件
VE1非接触式视频引伸计操作说明书

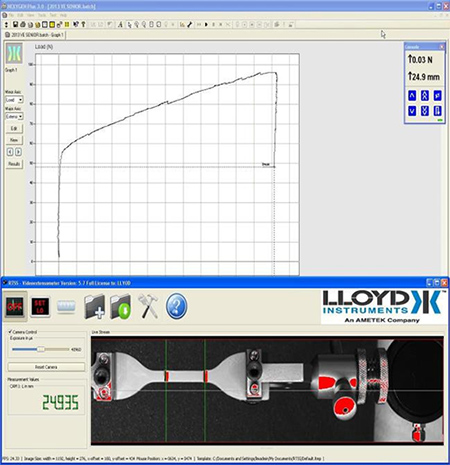

VE1视频引伸仪可以提高精度，宽范围的测量空间和应变测量以及直观的用户界面。两条刻度线之间的纵向应变，两条刻度线之间的距离(mm)。应变量从20µm/m一直到1000%都可以测量。在进行定义视场之前需要先确认试样的长度（L0)和以%或mm为单位的伸长率的上限值；系统提供从几个mm到几米的校准测量，并能够在进行拉伸试验期间保存图像，可以使用到样品断裂。VE1利用贴在样品上的对应的标记进行测量应变。标记可使用黑/色笔、胶带或油漆生成。为了使用户可以更方便的测试，不同的测试设置和应用可以提供可选的模板进行选择。可以通过性能比较高的的数码摄像头的数字接口进行非接触式测量，并实现高分辨率的测量，还能够通过摄像头实现对实时的应变演算。用户可以根据需求选择适合的光学镜头，标准的焦距镜头有8mm，12mm，16mm，28mm，50mm和75mm，可放大24-85倍，也可以根据用户的需求提供更大焦距的光学镜头。VE系列的视频引伸计可以和任意一款LLOYD的材料测试系统配合使用，并通过配套的材料测试软件，实现对VE系列的视频引伸的操作控制和数据分析。
VE1视频引伸计标准配置
VE1视频引伸仪

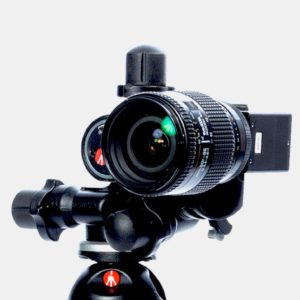

CCD摄像机2Mp
1个镜头
黑白试样记号笔
校准板
标距标记模板
300mm-LED垂直灯源
支架
VE1非接触式视频引伸计可选配件
01/3895-三脚架01/3894-缩放或固定焦距镜头
01/3896-3D齿轮头
01/3897-300mmLED直线光源
01/4474-600mmLED直线光源
01/4468-视频引伸计支架适用于所有型号
01/4469-视频引伸计横梁 600 mm
01/4470 视频引伸计支架LS系列机型转接头
01/3899-摄像头和附件便携盒
01/4473视频引伸计NI数据采集卡 (BNC输出)包括6.35mm数据接头线
VE1非接触式视频引伸计选型
| 配置参数 | VE-50-500 | VE-28-500 | VE-16-500 | VE-8-500 | VE-Z-500 | VE-8-1000 | |
| 工作距离mm | 500 | 500 | 500 | 500 | 500 | 500 | 1000 |
| 焦距长度mm | 50 | 28 | 16 | 8 | ZOOM：24-85 | 8 | |
| 视场mm | 60 | 120 | 210 | 440 | 35-140 | 890 | |
| 很小分辨率µm | 0.3 | 0.6 | 1.05 | 2.2 | 4.4 | ||
| 线厚度mm | 1 | 1 | 2 | 4 | 1to3 | 5 | |
| 点直径Ømm | 2 | 4 | 4 | 4 | 2to4 | 4 | |
| 数据采样率* | 从100Hz到10Hz | ||||||
| 精度 |
+2µm或者读数 值的+0.5% |
+4µm或者读数 值的+0.5% |
+6µm或者读数 值的+0.5% |
+16µm或者读数 值的+1% |
+2µm或者读数 值的+0.5% |
+4µm或者读数 值的+0.5% |
+100µm或者读数 值的+1% |
* 由于计算机硬件性能和负载，数据采样频率可能低于表格中的参数值
|
工作距离 mm |
镜头 8mm |
镜头 16mm |
镜头 28mm |
镜头 50mm |
镜头 75mm |
| 100 | 82 | 38 | 18 | 7 | 2 |
| 200 | 172 | 82 | 44 | 21 | 12 |
| 300 | 261 | 127 | 70 | 36 | 21 |
| 400 | 351 | 172 | 95 | 50 | 31 |
| 500 | 440 | 217 | 121 | 64 | 41 |
| 600 | 530 | 261 | 146 | 79 | 50 |
| 700 | 619 | 306 | 172 | 93 | 60 |
| 800 | 709 | 351 | 197 | 107 | 69 |
| 900 | 798 | 396 | 223 | 122 | 79 |
| 1000 | 888 | 440 | 249 | 136 | 88 |
