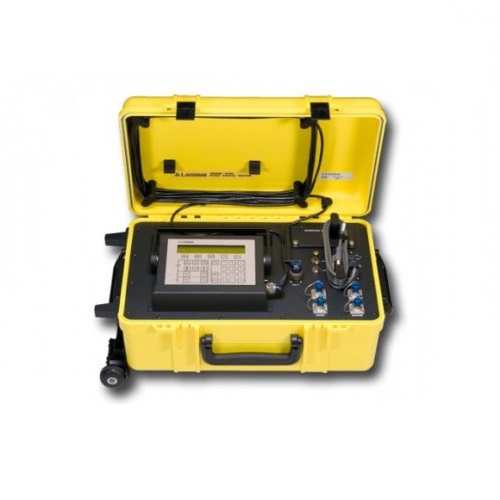

LAVERSAB 6600-M4型3通道皮托管测试仪
LAVERSAB 6600-M4型3通道皮托管测试仪 具有一个静态输出(Ps1)、一个皮托管输出(Pt)和第三个输出(Ps2),可用于模拟AOA或AOS。用户可以使用小巧轻便的远程单元,从驾驶舱操作测试仪并测试飞机的整个皮托管和静态系统。,LAVERSAB 6600-M4自动测试仪非常适合在飞机上使用,SmartProbes 能够使用空气数据测量AOA,该测试仪包括内置的真空和压力泵以及紧急手动排放阀,0.002inHg的高精度满足所有RVSM要求,对所有RVSM飞机(和商用)包括配备SmartProbe的飞机进行泄漏检查和空......
产品描述
LAVERSAB 6600-M4型3通道皮托管测试仪具有一个静态输出(Ps1)、一个皮托管输出(Pt)和第三个输出(Ps2),可用于模拟AOA或AOS。用户可以使用小巧轻便的远程单元,从驾驶舱操作测试仪并测试飞机的整个皮托管和静态系统。,LAVERSAB 6600-M4自动测试仪非常适合在飞机上使用,SmartProbes™ 能够使用空气数据测量AOA,该测试仪包括内置的真空和压力泵以及紧急手动排放阀,±0.002inHg的高精度满足所有RVSM要求,对所有RVSM飞机(和商用)包括配备SmartProbe™的飞机进行泄漏检查和空气数据系统准确性检查。测试仪可用于3通道输出模式或2通道输出模式:在2通道输出模式下,该测试仪的操作与我们的6300-M3型完全相同。当6600-M4H与OSM(输出开关模块)一起使用时,可以完全自动化泄漏检查,这可以在飞机探头的每个端口上单独执行,也可以在所有端口上同时执行。使用OSM可以轻松隔离泄漏,并且大大简化了软管和适配器与飞机的连接。
LAVERSAB 6600-M4型3通道皮托管测试仪特征
三个输出:除了初级静态和皮托管输出外,还提供了第三个输出通道。该输出可用作二次静态、差分静态或二次皮托管。此输出允许用户创建第二个高度(以英尺或mtrs为单位)、第二个绝对压力(以inHg或mbar为单位)、用于模拟AOA的压差(以Diff.inHg或Diff mbar为单位)或用于生成压力的压差第二空速(以节或公里/小时为单位)以模拟AOS。当不使用第三个输出通道时,测试仪的操作与我们的2通道测试仪(6300型)完全相同
LAVERSAB 6600-M4型3通道动静压测试仪符合RVSM:测试仪的高精度和NIST可溯源校准使测试仪完全符合RVSM标准,适用于所有符合RVSM标准的飞机
校准周期:1年
自动化操作:只需输入三个输出的目标设定点,该装置就会自动达到目标,并以编程的速率斜坡上升。设定点控制稳定在±1英尺、±0.1节或±0.001inHg
可编程限制:高度、空速、压差、马赫和VSI的用户可编程限制为飞机提供保护
“点动”和“保持”功能:设定点可以以小增量向上或向下“点动”。可以将斜坡上升到设定点“保持”并控制在当前测量值
“接地”功能:在完成测试后将皮托管和静态输出带至环境“接地”压力
“配置文件”功能:可以从PC下载设定点配置文件,允许用户使用单个键逐步通过设定点。每个配置文件很多可以有50个设定点,并且可以在单元中存储12个配置文件
泄漏检查:泄漏检查可以在三个输出中的任何一个上独立执行。“即时”泄漏率的显示为用户提供即时反馈
压力和真空源:内置大容量双真空泵和压力泵为机组提供压力和真空源
远程单元:远程单元是测试仪的操作界面。所有三个输出的所有有效参数都清楚地同时显示在遥控器的单个屏幕上
手动排气:测试仪包括精密计量阀,可在断电时对所有三个输出进行手动排气
银飞有售LAVERSAB 6600-M4型3通道皮托管测试仪
6600-M4型3通道大气数据测试仪技术参数
静压输出 | |
压力功能 |
范围:1至38英寸汞柱
分辨率:0.001英寸汞柱
精度:±0.002英寸汞柱
单位:inHG、mbar
|
高度功能 |
范围:-4000英尺至100,000英尺。
分辨率:1英尺
精度:
±2英尺@0英尺
±6英尺@35,000英尺
±12英尺@50,000英尺
±50英尺@80,000英尺 单位:英尺、米 |
爬升功能 |
范围:0英尺/分钟至±50,000英尺/分钟
分辨率:1英尺/分钟
精度:±1% 的爬升率
单位:英尺/分钟、米/秒
|
皮托管输出 | |
压力功能 |
范围:0.1至100英寸汞柱
分辨率:0.001英寸汞柱
精度:±0.003英寸汞柱
铂单位:inHg、mbar,EPR 质量控制单位:inHg、mbar |
空速功能 |
范围:0至1000节/分钟
分辨率:0.1节
精度:
±0.5节@50节
<0.25节100节以上
<0.1节300节以上
单位:节,马赫,公里/小时,英里/小时
变化率:0至800节/分钟
|
马赫函数 |
范围:0.0至5.0马赫
分辨率:0.001马赫
精度:±0.001高于0.2马赫
|
差分输出(参考静态) | |
二次静态或皮托管输出 |
范围:-30.0至±30英寸汞柱
分辨率:0.001英寸汞柱
精度:±0.002英寸汞柱
单位:inHg, mbar, Dfin, Dfmb, 英尺, mtrs, 节, kmph
|
电力需求 |
90-260VAC,47-440Hz,350VA
|
外部接口 | RS232、IEEE-488&编码器 |
尺寸和重量 |
主要单位:22”x14”x9”/40磅
远程单元:7”x8”x2”/1磅
|
环境规格 |
工作温度:-40°C至55°C
储存温度:–40°C至75°C
湿度:5到100%
|
