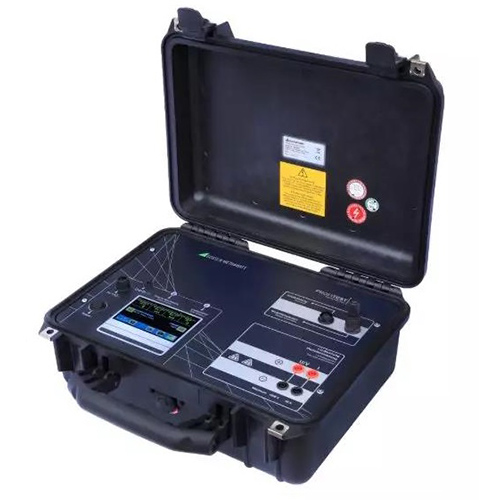

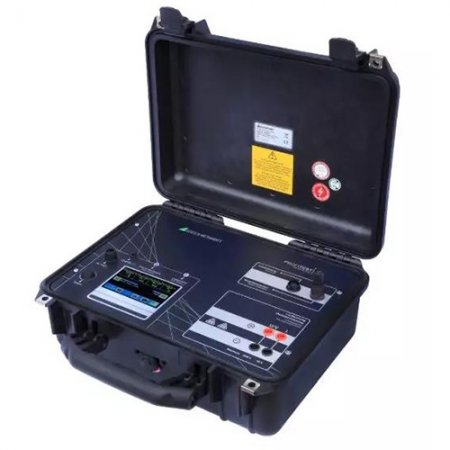

单板及组串光伏IV曲线测试仪PROFITEST PV1500
产品描述
单板及组串光伏IV曲线测试仪PROFITEST PV1500。PROFITEST PV 1500 可用于单板及组串的光伏组件IV测试，具有PPMS峰峰值测量功能，实现1500 V / 20 A / 30 kW下的自动测试。PROFITEST PV 1500采用专利工艺，“只需一次测量，无需输入模块数据”，即可直接现场确定峰值功率、内部串联电阻和内部并联电阻，并将图像在触摸屏上显示出来。在PV系统中的故障排除，以及系统质量的文件编制，在初始启动和随后的测试中被快速和经济地执行，而不需要很长的学习曲线。简单而且准确的测试为客户保证了安全，并为安装人员消除了相应的成本。
单板及组串光伏IV曲线测试仪PROFITEST PV1500技术特色
01、测量直流1500V，直流20A和30KW的光伏组件和串的特性I-V曲线
02、由于在电容负载上进行了一致的测量，因此获得的特性I-U曲线非常精确
03、测量太阳能电池的短路电流Isc、开路电压Uoc、瞬时峰值功率Pmax、串联电阻Rs 和内部并联电阻Rp
04、瞬时测量值自动转换为标准条件下的功率曲线
05、专利计算过程，无需知道组件制造商信息即可评估发电状况
06、集成客户数据库与双向数据交换
07、集成模块数据库，双向数据交换
08、高水平的本质安全性（1500V、20A）
09、功率和温度测量通过四线电缆，无误差的结果
10、单独测量辐照传感器和组件(Pt100)后面的温度，以提高测量精度
11、瞬时辐照和温度的连续显示提供了有关测量条件的信息
12、简单的触屏操作
13、高亮度、高分辨率彩色TFT显示屏，节能型LED照明(适合阳光下使用!)
14、具有宽量程输入的外部电源包，用于给电池充电和测量仪器的连续运行
15、集成数据库的图形表示、评价和文件编制软件-通过PC操作，也可以直接导入测量值(例如，长期测量值)
16、开放式接口也允许在特殊应用中操作仪器
单板及组串光伏IV曲线测试仪PROFITEST PV1500技术细节
Q1、为什么需要电容性负载的测试设备？
在光伏组件/组串/阵列的测试时，不建议有快速的测试，因为在快速测量(< 20 ms)的情况下，由于发电机或测试设置的电容/感应特性，被测特性曲线可能会发生变化，因此反应的不仅仅是光伏产品的特性。另一方面，测量也不能太慢(> 1秒)，否则波动辐射暴露的危险会显著增加，这会影响测量结果。
Q2、专利计算过程确定发光伏内部串联电阻（基于单一的特性IV曲线）串联电阻是用于制造组件的材料的物理结果体现，他的组成包括布局和布线连接，通常有一个恒定值。例如，晶体组件大约是1Ω，薄膜组件可能超过2Ω。很近，内部串联电阻的测量可以用我们的PV产品进行测量，只需在模块上绘制一个单一的特征I-V曲线，根据该特性曲线，自动计算出RS、峰值功率PPK和并联电阻RP。
PROFITEST PV1500标准配置
■ 1台 PROFITEST PV 1500 主机
■ 1台 辐照参考传感器，10米连接器电缆
■ 1台 外部Pt100温度传感器，10米连接器电缆
■ 1台 外部安全隔离器，1500V/ 20A
■ 2根 四线测量电缆，长10米
■ 1台 外接电源组，60w
■ 1条 屏蔽的迷你USB线
■ 1套 配件外壳系统
■ 1套 PC软件:PV分析仪
