多功能电量变送器 SINEX CAM
大电流变量通用测量装置SINEX CAM-POWER设计用于配电系统或工业设施的测量 。 多功能电量变送器SINEX CAM的模块化 设计允许它以较好方式调整以适应个人应用和信息需求。高性能测量系统能够确定当前网络状态、非线性用户的附加负载以及供电系统的总负载。一致性测量也保证了每一个网络变化都是可靠的，并包含在测量数据和极值存储中。其他变量的基本准确度为0.1%（U，I）或0.2%。 多功能电量变送器SINEX CAM可编程的采集周期和高采样率使得该装置也适......
产品描述
大电流变量通用测量装置SINEX CAM-POWER设计用于配电系统或工业设施的测量。多功能电量变送器SINEX CAM的模块化设计允许它以较好方式调整以适应个人应用和信息需求。高性能测量系统能够确定当前网络状态、非线性用户的附加负载以及供电系统的总负载。一致性测量也保证了每一个网络变化都是可靠的，并包含在测量数据和极值存储中。其他变量的基本准确度为0.1%（U，I）或0.2%。
多功能电量变送器SINEX CAM可编程的采集周期和高采样率使得该装置也适用于具有可变采样间隔（例如全波控制）、改变正弦形状（例如相位角控制）或强失真的特殊输入信号的采集。可选的I/O接口可以根据所有要求单独调整。很多可提供4组终端。5个可能的功能中的一个可以分别分配给它们。

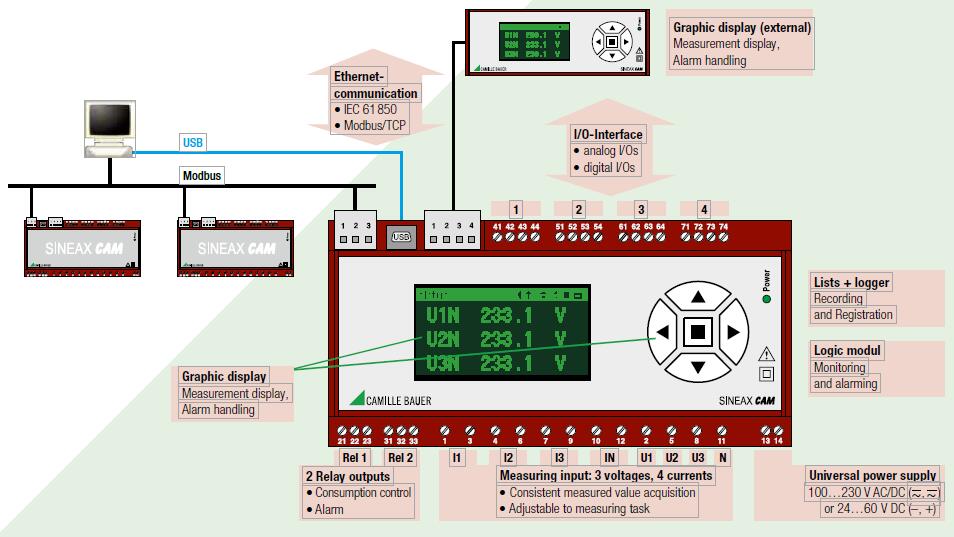

多功能电量变送器SINEX CAM优势
一致测量（无中断）
通过可配置的采样间隔和可调整的覆盖范围来适应测量任务
适用于强畸变网络、全波或相位角控制
I/O接口可适应不同的需求
通过USB和Modbus接口（RS485）进行配置和测量值采集
用时间戳获取很小值和较大值
测量网络或外部变量的内部电能表
多功能电量变送器SINEX CAM应用
SINEAX凸轮是为配电系统或工业设施中的测量而设计的。随着当前系统状态的变化，可以检测到由于非线性负载以及供电系统的整体负载所造成的污染。一致性测量还表明，每一个网络变化都是可靠的，并包含在测量数据中。高性能的测量系统使该装置也适用于强畸变系统以及过零或相角控制。
根据应用程序的不同，I/O接口可以单独排序。很多可使用4个具有不同功能的模块。
记录器允许对测量过程进行长期记录，例如监测变压器的可变负载，以及在规定时间的仪表读数。列表按时间顺序记录事件、警报或系统消息，以便进一步分析电力系统中的事件。
图形显示用于测量、列表和报警的现场可视化。通过键盘，用户可以确认报警或重置极端值。
大电流变量通用测量装置好产品通过的认证
IEC/EN 61 010-1
IEC/EN 60 688
DIN 40 110
IEC/EN 60 068-2-1/-2/-3/ -6/-27:
IEC/EN 60 529
IEC/EN 61 000-6-2/-6-4:
IEC/EN 61 131-2
IEC/EN 61 326
IEC/EN 62 053-31
UL94
多功能电量变送器SINEX CAM众多选件
图形显示（可选）
图形显示用于测量、列表和报警的现场可视化。通过键盘，用户可以确认报警或重置极端值。
图形显示的参数化和用户特定测量显示的装配是使用CB管理软件进行的。也可以使用键盘直接设置对比度或显示语言选择（英语、德语、法语、捷克语、西班牙语、荷兰语、意大利语）等参数。
图形显示器的操作在单独的文档中进行了说明，该文档以英语和德语附在所有配备显示器的设备上。所有语言的相应手册可在提供的软件CD上找到。
罗戈夫斯基电流输入（可选）
记录器和列表（可选）
通过这些选项，可以长期记录测量和事件数据。根据应用程序的不同，可以获取9种不同的数据：
–平均值随间隔时间t1的变化（1s…60 min）
–平均值随间隔时间t2的变化（1s…60 min）
–间隔t3期间的很小/较大值（1s…3h）
–仪表读数
–列出报警条目
–列出事件条目
–列出系统消息条目
它们共享64Mb大小的可用存储空间。可以使用CB管理器软件来执行存储器分配。由于记录器的配置具有高度的自由度，并且没有列出有关较大存储持续时间的一般信息。但在选择内存分配、要存储的度量值和列表条目数时，这些都可以在软件中看到。
记录器和列表数据的读取和分析可以使用CB分析仪软件完成。
带Modbus/TCP协议的以太网（可选）：以太网为实时分析测量数据提供了一种高带宽的传输介质。CAM支持Modbus/TCP和NTP协议。Modbus/TCP是一种常用的标准，它得到了大量可视化软件工具的支持，因此可以快速实现设备。通过Modbus/TCP接口支持所有功能，可以使用Modbus/RTU或USB接口。
未能更多列出功能和选件，详情请访问GMCI测试仪器
支持IEC 61850（可选）
通信标准IEC 61850（“变电站通信网络和系统”）是变电站自动化的新标准。支持IEC 61850的凸轮是一种基于常规电流、电压互感器的测量装置。因此，它很适合变电站的现代化，而不是触及已安装的常规变压器。它提供以下逻辑节点：
MMXU/MMXN：电压、电流、频率、功率和负载因数的瞬时值及其较大值和很小值。
MHAI/MHAN：电压和电流的单个谐波、THD（总谐波失真）和TDD（总需求失真）及其较大值。
MMTR：用于输入和输出功率的有功和无功电能表。高关税和低关税的一个例子。
MSTA：电压、电流、有功、无功和ap母功率的平均值，以及瞬时值基础上的较大值和很小值。在同一时间间隔内测量。每个阶段也提供这些值。
MSQI：电压和电流的不平衡，按两种不同的方法计算。
GGIO：映射组装好的模拟和数字输入模块的信息。因此，CAM可以作为IEC 61850网关。通过GGIO实例状态信息（例如开/关或自监测信号），可以处理非IEC 61850功能外部设备的模拟测量（例如温度）或测量脉冲（kWh/kVArh）。然后可以通过IEC 61850接口访问这些测量数据。

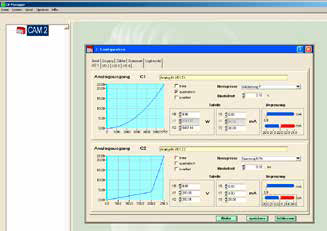

多功能电量变送器SINEX CAM CB管理软件
随每个设备提供的PC软件CB管理器可用于SINEAX凸轮的参数化。通过USB、RS485或以太网接口，可以读取和记录所有测量数据。
可以通过激活密码保护系统来限制对设备的访问。对于很多3个用户，您可以有选择地授予配置、重置或模拟功能的权限。
