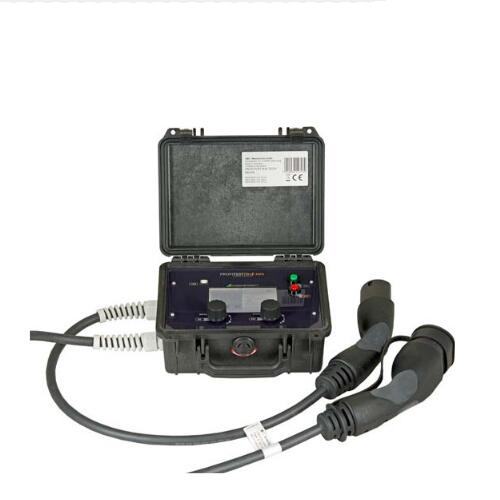

PROFITEST-H+E-TECH充电桩诊断测试仪用于测试充电站和电动车辆之间的通信 - 带有2型连接器插座（模式3充电）。

PROFITEST-H+E-TECH充电桩诊断测试仪连接在充电站和电动车辆之间，以便记录车站和车辆之间的通信。如果充电过程没有启动，则可以迅速找出故障源（充电站或电动车辆）。 PROFITEST-H+E-TECH充电桩诊断测试仪适用于研发和服务应用。

PROFITEST-H+E-TECH充电桩诊断测试仪对于充电站和电动车的完整诊断：
车辆状态
德国制造 - 电缆状态
- 错误状态
- PWM信号评估
- 阶段和相序
- 电池电量
 显示充电站和电动车辆之间的实时通信。

通过易于理解的符号指示国家
易于操作和诊断
紧凑的电池供电设备，因此适合户外使用

PROFITEST-H+E-TECH充电桩诊断测试仪特征：
电动车辆的连接选项：II型OEM插头
紧凑的情况下，理想的服务电话
可以激活背景照明的大型显示器
可选用户界面语言：D，GB，F，E，I，PT
通过两个9 V（可充电）块电池或电源组供电
USB数据接口用于固件更新

PROFITEST-H+E-TECH充电桩诊断测试仪诊断信息：
测量参数：设置
L1，L2，L3相：开/关
相序：顺时针/逆时针
产生的充电电流（通过评估占空比）：A
PWM信号
频率：Hz（设定值= 1 kHz）
占空比（含PWM）：％
正电压：3，6，9，12 V
负电压：-12 V PROFITEST H+E TECH充电桩诊断测试仪标准配置 • PROFIST H+E TECH 1台 • 9伏电池 2个 • 12伏电源充电器1个 • 操作指导手册 1本
