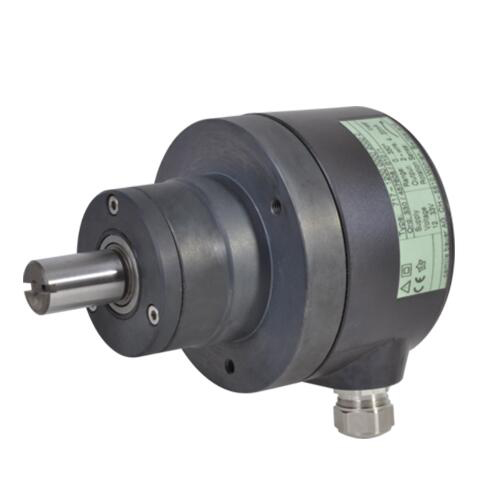

GMC-I 可编程角位变送器KINAX WT717
KINAX WT717 是GMC-I推出的一款针对重载应用,带轴 可编程角位变送器 。 KINAX WT717 将轴的角度位置转化为负荷独立的直流信号,这个直流信号与轴角位成相应比例,装置可自由连接,机械磨损很小。 可编程角位变送器KINAX WT717 主要特性 单圈以及多圈的 角位变送器 坚固的结构适用于现场应用 机械与电安全系数非常高 激活后,电容式扫描系统马上就能提供一个绝对的位置信号 无磨损,低年度维护费用以及可安装的地方不受限 可以用PC对测量范围、旋转方向......
产品描述
KINAX WT717是GMC-I推出的一款针对重载应用,带轴可编程角位变送器。KINAX WT717将轴的角度位置转化为负荷独立的直流信号,这个直流信号与轴角位成相应比例,装置可自由连接,机械磨损很小。
单圈以及多圈的角位变送器坚固的结构适用于现场应用
机械与电安全系数非常高
激活后,电容式扫描系统马上就能提供一个绝对的位置信号
无磨损,低年度维护费用以及可安装的地方不受限
可以用PC对测量范围、旋转方向、特性、开关转换点进行编程
可以对模拟输出、零位与测量范围可调或者独立的微调
在安装阶段就可以进行:测量值的仿真/后面系列器件链的测试
测量值的获取/暂态值的显示与测量值的趋势图的显示
输出值特性化/对线性,V字形特征曲线可编程或者对任意特征曲线可编程
较小的轴承影响<0.1%
本安防爆等级 Ex ia IIC T6
可安装在危险区域
也有防海水版本
本文来自银飞
测量范围: 编程区间
0~10°, 0~50°, 0~350°(无齿轮)
编程区间0~10°, 0~50°, 0~350° 高达可达1600圈(带附加齿轮)
测量输出: 4~20mA带2线制连接
输出变量IA: 负荷独立直流电流,与输入角度成比例
电流限值: IA max. 40 mA
供电: 12~33V DC(非本安版本,不带电气隔离)
12~30V DC(本安版本,不带电气隔离)
较大电流消耗: 约5 mA + IA
较大剩余纹波: < 0.3% p.p.
精度: 误差范围≤0.5%
重复精度: < 0.2%
响应时间: < 5 ms
电气连接: 电缆接头,螺旋端子
机械数据
启动扭矩: 约 25 Ncm
间隙影响: ±0.1%
传动轴直径: 19 mm 或 12 mm
静态承受力
轴上负载: Max. 1000 N(径向)
Max. 500 N (轴向)
装配位置: 任意
材质: 标准法兰壳体:钢,海水法兰壳体:优质钢1.4462
插头壳体:塑料,插头壳体:塑料,轴:防锈硬化钢
重量: 约2.9kg(不带附加齿轮), 约3.9kg(带附加齿轮)
