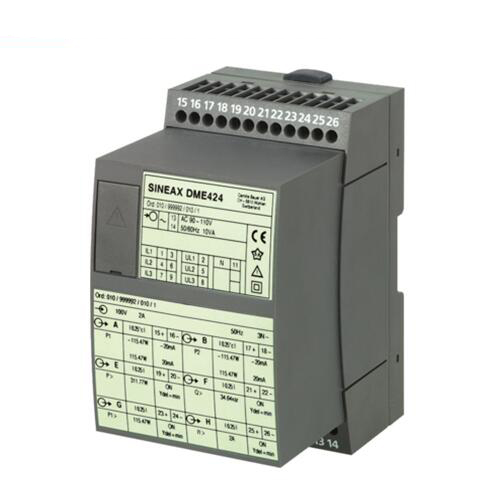

GMC-I 多功能电量变送器SINEAX DME424
GMC-I 的 多功能电量变送器SINEAX DME424 可以在所有强电系统同时获取数个变量。 可编程多功能电量变送器SINEAX DME424/442 还可以可以自由编程测量变量的模拟和数字输出。被测变量的输出通过PC编程软件设置。多功能电量变送器SINEAX DME424可以模拟输出用于现场显示或连接监控系统(例如:PLC),可以通过缩放功能来突出感兴趣的区域,较低的和较高的的范围可以完全的抑制。 多功能电量变送器SINEAX DME424 的数字输出可以于外部计量表的脉冲输出,同时可以通......
产品描述
GMC-I的多功能电量变送器SINEAX DME424可以在所有强电系统同时获取数个变量。可编程多功能电量变送器SINEAX DME424/442还可以可以自由编程测量变量的模拟和数字输出。被测变量的输出通过PC编程软件设置。多功能电量变送器SINEAX DME424可以模拟输出用于现场显示或连接监控系统(例如:PLC),可以通过缩放功能来突出感兴趣的区域,较低的和较高的的范围可以完全的抑制。
多功能电量变送器SINEAX DME424的数字输出可以于外部计量表的脉冲输出,同时可以通过RS232接口读取内置的计量仪表数值,也可以用于监视过载运行和极限值的差额。此外,对3个限值进行逻辑运算(AND/OR)并两路输出。多功能电量变送器SINEAX DME424在调试期间,即使没有电源输入,通过PC软件仿真出的输出信号可以测试后面的电路。假设数字输出用于限值那么状态可以被指定;如果用于脉冲输出,可以设置脉冲率的百分比。
模拟输出
较大输出值20mA或自定义1…20 mA或1…10V
输出信号单向,双向,live-zero
传输特性:有阶梯/无阶梯 (比例函数)
测量周期时间0.13…0.47s,取决于被测变量和系统结构
响应时间1…2·测量周期
精度:Class 0.25,系数 c>1,输出特性为一个阶梯函数
或仅在部分输入或输出范围内使用
如果变送器输出的较大值与预期的应用不一致,我们可以通过软件来减小其差别(可能
有附加误差)。通过硬件也可也将较大值变到期望值或者重新调整的电流到电压输出值
(反之亦然),这个需要PC软件来改变设备中的电阻值,其输出也需要重新校验。
集电极开路输出,8...40V外部供电
输出电流10…27mA(ON)和2mA(OFF)
用于脉冲输出:脉冲持续时间和间隔周期≥100ms,
适合能源机械式仪表。脉冲期间不能编程。脉冲输出的
精度符合内置计量仪表的等级(见通用技术数据)
