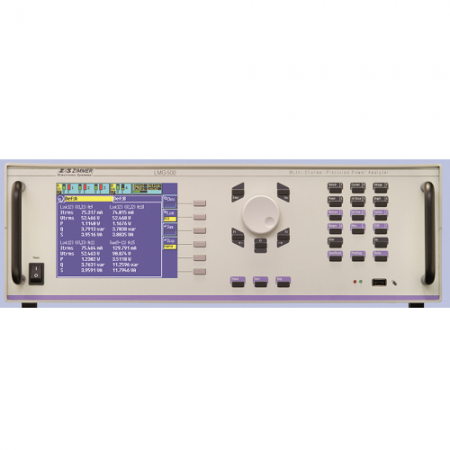

八通道的功率分析仪LMG500很新参数
八通道的功率分析仪LMG500很新参数 ，是因为 八通道的功率分析仪LMG500 其实是很多客户的选择，因为 八通道的功率分析仪LMG500 不仅仅保留了良好的测试功能，还有八通道的功能，加上目前大部分需要效率。目前来说 ZESZIMMER公司 的 LMG系列高精度功率分析仪 （单相的 LMG95 ,多相的 LMG450 和 LMG500 ）在很多应用领域上都已经得到了测试检验。而且 LMG 已经变成高精度，宽带宽电功率测量的型。精确 测量 电功率的相关参数如电流,电压,谐波,闪变，电能来优化所......
产品描述
八通道的功率分析仪LMG500很新参数，是因为八通道的功率分析仪LMG500其实是很多客户的选择，因为八通道的功率分析仪LMG500不仅仅保留了良好的测试功能，还有八通道的功能，加上目前大部分需要效率。目前来说ZESZIMMER公司的LMG系列高精度功率分析仪（单相的LMG95,多相的LMG450和LMG500）在很多应用领域上都已经得到了测试检验。而且LMG已经变成高精度，宽带宽电功率测量的型。精确测量电功率的相关参数如电流,电压,谐波,闪变，电能来优化所测产品的效率，可靠性，电磁兼容性及使用周期成本。
精度：0.025%，带宽：10MHz(DC,0.05Hzto10MHz)。
精度：0.025%，带宽：10MHz(DC,0.05Hzto10MHz)。
采样率：每个电压和电流通道同时采样的采样率为3MHz/s绝对无间隙采样，评估所有采样数据，因此捕捉所有浪涌电流和信号变化，谐波和间谐波测量高至50kHz/1.5MHz，闪变，供电网络和负载之间的相互作用。
LMG的应用范围
●元器件检测,如：磁芯，半导体，电容器
●设备检测，如：电机，变频器，照明系统
●检测整套装置或其中一部分，或者电网，以确定它们的参数
●设备的CE标准测试，通电后（模拟一个理想电网）研究谐波和闪变的影响（负载变化）
●检测电力输电网和设备的相互作用
LMG500的主要特点：
●电压输入和电流输入间的组延时<3ns，保证了在低功率因数或高频率下的精确测量；
●宽动态测量范围，电压3V-1000V/3200Vpeak，电流20Ma-32A/120Apeak均可直入进行测量；
●每秒采集300万个测量点，绝对无间隙采样；
●通过在“标准模式”下，对仪器进行事件触发设置可以捕捉瞬态和快速信号变化；
●设备自身谐波或间谐波测至50kHz,用外部PC可以测量高达1.5MHz；
●闪变测量（供电网络和负载之间的相互作用）；
●模块化1至8个测量通道；
●人性化设计，操作简便，直观；
●在数字表格及测量图表中显示实时测量值；
●高传输速率的通讯接口(IEEE488,RS232,USB,Ethernet)；
变频器输出端的瞬时电流
通过10MHz的宽带宽可以采样和显示变频器输出端的高频峰值电流。
在每个上升和下降沿产生瞬时峰值电流，这些电流通过绕组电容传输，它们是额定电流的好几倍
单独的高频电流输入IHF:150mAto1.2A/DCto10MHz
电流输入:宽测量范围：20mAt到32A/120Apeak
使用外部传感器进行测量:输入ISensor和USensor 30mV到4V/DC到10MHz
电压输入U*:3V到1000V/3200Vpeak
辅助电压±15V和外部传感器的识别（如：转速，扭矩）
非常低的对地容抗﹤30pF，因此不会对测量信号产生干扰；
频带宽度10MHz,很小的脉冲信号也可以精确测量；
所有的通道之间及各个通道对地完全隔离（max.1000V/CATIII）；
每秒采集300万个测量点，连续无间隙采样测量过程；
高达至8通道的功率测量或两个联立的LMG500，所有的通道在3M采样频率下绝对同步；
用长连接电缆连接时的瞬时电压
在变频器和电机之间的长连接电缆上反射产生峰值电压。他们达到传输的电压脉冲的两倍，另外要求隔离。由于LMG500的宽带宽，这些峰值电压可以被正确的捕捉到。
变频器输出电压以及用长连接电缆连接的电机的电压和电流
很容易识别：两倍增加峰值Upp
LMG500-8的典型应用
1、混合动力汽车驱动
通过分析在各种操作模式和条件下的功率波动，优化混合动力汽车驱动的能量管理
1、汽车驱动器通过发动机驱动3相电机M1和M2；
2、刹车时产生的能量反向往电池充电；
发动机给电池充电；
通过8个测量通道和测量扭矩与速度的进程信号接口同步获得所有准确的数据以高精度确定其效率。
UPS不间断供电系统
测定UPS在不同操作方式和条件下的效率
双反馈异步电机
风力发电机没有传动装置，同时还有一个很大范围的转速。
定子的频率是固定的，通过设置转子的频率使双反馈异步电动机作为发电机在不同的风速下高效率的工作。
用三个通道来测量定子，转子，直流环的功率，另一个通道测量电源的功率
多绕组变压器
8通道测量12脉冲整流变压器
一个3绕组的变压器，二次侧输出是两个6脉冲的整流器，原边绕组的谐波主要是5th、7th、17th和19th。功率测量通道被设置成两组，通道1和通道5并行测量原边。于是所有的测量通道在相同的相位基准下，可以准确测量具有相位差的整流变压器。
变频器的滤波功耗
测量滤波器功耗
为了提高现代PWM变频器的效率，快速开关半导体被用在输出端来降低开关损耗。电压的升降形成电容电流，电容电流加重了电机的负担和隔离（这将导致产品提前损坏）。
电机滤波器可以降低电压的上升和下降幅度，但是滤波器的瞬时波动将产生损耗。
宽带宽和非常小的组延时可以进行非常准确的功耗测量，即使横跨滤波器的被测电路的cosΦ非常小。
滤波器之前的L-L电压U4，滤波器上的电压U1,滤波器输入电流I1
测量滤波器之前和之后的功耗
外部传感器延时补偿的菜单
用外部传感器的方式测量>30A的电流，宽带宽（>100kHz）传感器用于测量>100A的电流，例如：ZESZIMMER的PSU系列。电流传感器的组延时形成的误差可以通过在延时菜单进行必要的时间调整来校准。
这是一个非常简单而且好用的工具。
1，2，3通道补偿电流的延时菜单
航空电子技术：监测谐波高达150kHz
现代大规模航空业的板上电源的操作频率高达800Hz，产生像EUROCAEED-14D和ABD0100.1.8的基本标准，来制定那些电源，从360Hz到800Hz的基频必须经过高达1.5MHz的谐波评估。而LMG500是很适合的。ZESZIMMER的应用软件LMGCONTROL支持DC到150kHz的电流和电压频谱分析。用户可以得到线性或者对数的图形数据。这些数据可以以表格的形式导入到Excel中。LMGCONTROL的谐波分析范围高达1.5MHz,基频可以被设置为0.07Hz到1.5MHz间的一个数。
磁芯损耗和频率高达10MHz
接线图
公式编辑
数据结果的用户菜单
由传感器绕组的励磁电流和感应电压得到的功率直接获得磁芯损耗，而不含铜线损耗。由于检测到的传感器电压U的数据，得到时域，感应磁通量，励磁电流I，磁芯数据和特有的曲率，P（Bpk）,Bpk(Hpk)。在快速执行的文本编辑器，通过测量周期可以计算各自的曲率。请索取特殊应用的资料。
现代照明系统的电子镇流器
由于LMG500测量输入的对地电容很低（<30pF）,所以可以直接测量脉冲电流和电压，并没有任何偏差的显示在LMG屏幕上。数字显示70kHz脉冲（Upp=2.5Kv，Ipp=2.7A），这个脉冲电流引发并保持让荧光离子使平板灯发光。U和I通道间的组延时非常小，<3ns，在这种信号转换的采样下，可以实现高精度功率测量。此文章来自校验仪。
