CropicoRS3电阻

CropicoRS3电阻 是由精心挑选的低温系数锰铜或泽拉宁导线(取决于数值)制成的。主要设计为直流标准,但其值高于0.1是一个无感绕组,相邻的交流特性是典型的。任何电阻标准很理想的特性是校准的永久性,这是由于几十年的精密电阻器制造经验得来;精心选择电阻材料,固态无应变结构,精心控制热处理和老化过程。安装在成型机上,机械稳定性高,导线以无应变方式缠绕,并进行热处理以消除任何应力,长期稳定性好,校准耐久性好,温度系数低......

产品描述

CropicoRS3电阻是由精心挑选的低温系数锰铜或泽拉宁导线(取决于数值)制成的。主要设计为直流标准,但其值高于0.1Ω是一个无感绕组,相邻的交流特性是典型的。任何电阻标准很理想的特性是校准的永久性,这是由于几十年的精密电阻器制造经验得来;精心选择电阻材料,固态无应变结构,精心控制热处理和老化过程。安装在成型机上,机械稳定性高,导线以无应变方式缠绕,并进行热处理以消除任何应力,长期稳定性好,校准耐久性好,温度系数低,使用寿命长。

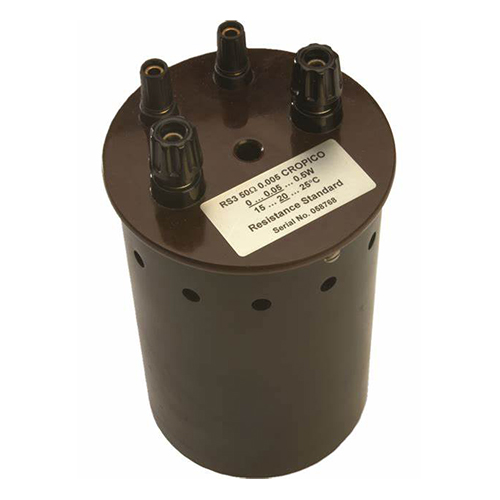

CropicoRS3

CropicoRS3电阻使用操作说明书特点

电阻值:50欧姆
20°C时调节不确定度:0.005%
认证不确定度:±25 ppm
温度系数典型值15至20°C:3 ppm /°C
超过1年的稳定性:0.001%
瓦数较大耗散:1
油耗较大:10
空中电流(A)较大限度:0.1 A
油中电流(安培)较大限度:0.3 A
较大持续工作电压:70 dc / 33 VRMS
端子:电位,4毫米铜电流,黄铜
优异的负载系数
4终端子
可用于空气浴或油浴
应用范围:校准室、实验室/车间

CropicoRS3电阻规格使用说明书


Model

Value
Uncertainty  of Adjustment
20°C

Uncertainty of Certification
Temp Coeff Typical 15 to 20°C Stability Over 1 Year Dissipation Max in Air Watts Dissipation Max in Oil Watts Max. DC Current in Air Max. DC Current in Oil
Part Number
RS3/0001 0.0001Ω 0.02% ±200ppm 30ppm/°C 0.0025% 1 4 100A 200A 930018
RS3/001 0.001Ω 0.01% ±50ppm 25ppm/°C 0.0025% 1 4 30A 60A 930019
RS3/01 0.01Ω 0.01% ±25ppm 10ppm/°C 0.001% 1 4 10A 20A 930020
RS3/05 0.05Ω 0.01% ±50ppm 10ppm/°C 0.001% 1 4 4.5A 9A 930022
RS3/0.1 0.1Ω 0.003% ±25ppm 10ppm/°C 0.001% 1 4 3A 6A 930023
RS3/1 0.003% ±25ppm 10ppm/°C 0.001% 2 10 1.4A 3A 930024
RS3/10 10Ω 0.003% ±25ppm 10ppm/°C 0.001% 2 10 450mA 1A 930026
RS3/25 25Ω 0.005% ±25ppm 10ppm/°C 0.001% 1 10 200mA 600mA 930027
RS3/50 50Ω 0.005% ±25ppm 3ppm/°C 0.001% 1 10 140mA 450mA 930028
RS3/100 100Ω 0.003% ±25ppm 3ppm/°C 0.001% 1 10 100mA 300mA 930029
RS3/250 250Ω 0.005% ±25ppm 3ppm/°C 0.001% 1 10 60mA 200mA 930032
RS3/1k 1kΩ 0.003% ±25ppm 3ppm/°C 0.001% 1 5 30mA 70mA 930034
RS3/10k 10kΩ 0.003% ±25ppm 3ppm/°C 0.001% 0.5 0.5 7mA 7mA 930035
RS3/100k 100kΩ 0.003% ±25ppm 3ppm/°C 0.001% 0.05 0.05 700μA 700μA 930036
RS3/1M 1MΩ 0.01% ±25ppm 3ppm/°C 0.002% 0.005 0.005 70μA 70μA 930037

CropicoRS3电阻技术参数

Case Resistance Element Thermometer Tube
Light alloy with holes in the side and base to allow free entry and exit of the oil flow. Black anodised Manganin or Zeranin depending on value. 100 W, 1, 10 and 100 kW low Slotted extending the length of the resistance element
finish to give maximum heat radiation. inductance winding on brass formers Label
Top Panel
Bakelite marked with the value class designation
with P.T.F.E.  insulation. 0.1, 1 and 10
W bifilar winding on cylindrical brass
Each standard is fitted with a label that describes its characteristics and
and serial number.
Terminals
formers with P.T.F.E. insulation. 0.01,
0.001 and 0.0001 W resistance
operating parameters
Size
Potential:- Copper 4 mm. material in the form of straight rods 160 mm high x 90 mm diameter
Current - Brass or loops supported on 12 mm Weight
  diameter brass conductors. 0.9 kg approx
CropicoRS3电阻是根据温度值精心选择的低温系数导线制成的,导线安装在具有较高机械稳定性的线圈架上,电线以无应变的方式缠绕,并经过热处理以消除任何应力,有较高的质量标准,具有长期的稳定性、使用寿命长、校准永久性以及较低温度系数。CropicoRS3系列标准电阻提供很广泛的标准值,此外还可以根据客户的要求为专业应用(如PT100)制作特殊的数值,RS3系列还提供高载流能力,使其成为需要精确电流测量的应用的理想选择之一。
