METRAFLEX300柔性电流传感器

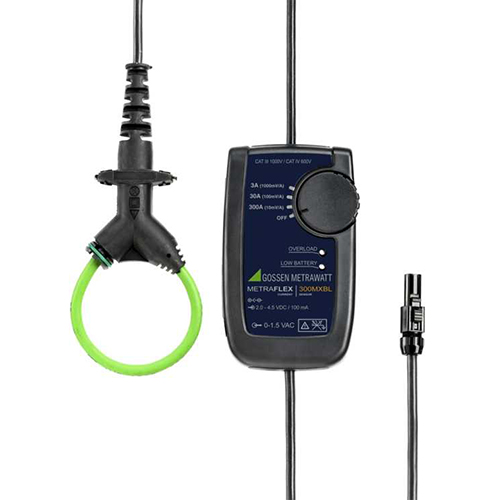

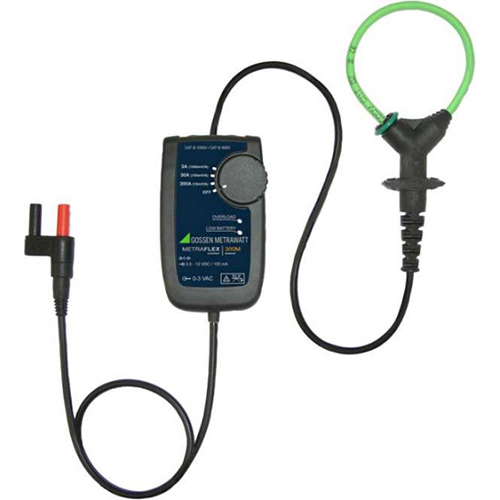

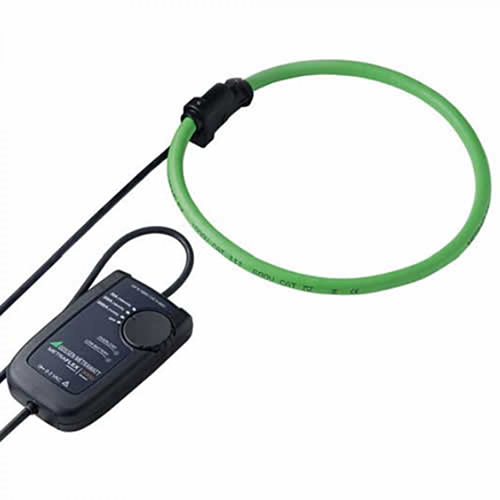

METRAFLEX-300柔性电流传感器 是基于罗氏线圈的原理设计出的交流电源传感器,严格遵守IEC/EN61010-1/-031/-2-032的标准进行制造和测试的,在正常使用情况下,可以保证用户、设备和测试的安全。METRAFLEX-300电流传感器可进行非接触测量,安全可靠,比较灵活的测量头即使在难以测量的狭隙的地方也可进行测量电流。 METRAFLEX-300MXBL电流传感器 可以提供0~1.5V的交流输出信号,与测量电流的直接图像相对应;通过连接到合适的测量仪器,如万用表、数据记录器、 电......
产品描述
METRAFLEX-300柔性电流传感器是基于罗氏线圈的原理设计出的交流电源传感器,严格遵守IEC/EN61010-1/-031/-2-032的标准进行制造和测试的,在正常使用情况下,可以保证用户、设备和测试的安全。METRAFLEX-300电流传感器可进行非接触测量,安全可靠,比较灵活的测量头即使在难以测量的狭隙的地方也可进行测量电流。METRAFLEX-300MXBL电流传感器可以提供0~1.5V的交流输出信号,与测量电流的直接图像相对应;通过连接到合适的测量仪器,如万用表、数据记录器、电能质量分析仪等设备来测量高达300A的交流电源;安全等级达到CATIV-600V。METRAFLEX 3000和METRAFLEX 300M 柔性电流传感器电压信号输出用于测量难以接触或普通霍尔传感器无法卡住地方的交流电流,极高的绝缘性和带量程选择开关(可选的变比系数)在频率高达1kHz时较大相角偏差是2.5°。
METRAFLEX300柔性电流传感器测量参考
输出负载:≥100kΩ为规定精度
频率范围:10Hz到20kHz(–10%衰减)
角度误差:<±1°(45~65 Hz)
位置精度 :±2%读数
外部磁场:0.2%测量范围
距离传感器 >200 mm
温度系数:±0.1%读数/°K
型号 | 测量范围DC,AC | 测量等级 |
直径 mm |
变比系数 mV/A |
频率范围 |
固有误差 ± (% rdg. + mA) |
METRAFLEX 3000 | 30 / 300 / 3000 A |
CAT III / 1000 V CAT IV / 600 V |
610 | 100 / 10 / 1 | 10 Hz ... 10 kHz | 1% ± 100 |
METRAFLEX 300M | 3 / 30 / 300 A |
CAT III / 1000 V CAT IV / 600 V |
610 | 1000 / 100 / 10 | 20 Hz ... 100 kHz | 1% ± 100 / 100 / 500 |
METRAFLEX-300柔性电流传感器技术数据
- 应用范围广,3 档量程:3A/30A/300A/AC和高带宽10Hz~20kHz适用于电能质量分析;
- 由于宽泛的动态量程以及高灵敏度的传感器,即使在低电流时也可精确测量;
- 低的导体位置影响以及很小化的漏磁影响;
- 由于传感器横截面仅有9.9mm,端盖细长13.6,非常适合在狭小空间内使用;
- 无论是打开传感器,还是调节量程都可单手操作,甚至戴防护手套时也可安全操作;
- 电流传感器防护等级IP50,测量放大器防护等级IP40 ;
- 内部电池允许测量放大器独立工作,极长的电池寿命长达2000小时(METRAFLEX3003和3003XBL长达1000小时),长时测量时可选用外部电源供电。
METRAFLEX300系列设计具有安全、精准和灵活的测试母线排和配电箱。当柔性测量头位于导线处或输出连接到测量装置时,切勿更换电池,且不要使用没有电池盒盖的设备。柔性电流传感器需要两个AA/MN1500的LR6碱性电池才能工作,可以通过电子壳体的背面接近蓄电池室,电池的状态是由电子外壳前面的橙色LED指示,当LED在打开时闪烁一次,LED的光照时间随着电池寿命的减少而延长,但是LED持续亮起时则表示电池电量低,必须更换电池。
