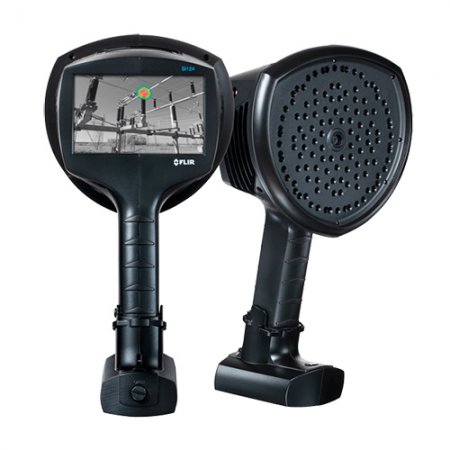

FLIR Si124 声像仪 工业声波成像仪
FLIR Si124-LD是一款面向压缩气体泄漏检测的工业声波成像仪 。几分钟内即可为您启动和运行压缩气体泄漏检测程序。 FLIR Si124-LD 是一款简单易用的工业声波成像仪，可用于定位压缩气体系统中的高压泄漏问题。这款产品重量轻，可单手操作，能够帮助专业维护、制造和工程人员发现漏气问题，其检测速度比传统方法快10倍。Si124-LD内置124枚麦克风，在嘈杂的工业环境中也能直观地显示超声波信息，生成精确的声学图像。声像实时叠加在可见光数码图像上，......
产品描述
FLIR Si124-LD是一款面向压缩气体泄漏检测的工业声波成像仪。几分钟内即可为您启动和运行压缩气体泄漏检测程序。FLIR Si124-LD是一款简单易用的工业声波成像仪，可用于定位压缩气体系统中的高压泄漏问题。这款产品重量轻，可单手操作，能够帮助专业维护、制造和工程人员发现漏气问题，其检测速度比传统方法快10倍。Si124-LD内置124枚麦克风，在嘈杂的工业环境中也能直观地显示超声波信息，生成精确的声学图像。声像实时叠加在可见光数码图像上，使用户可以准确地查明异常声音来源。Si124-LD配备的插件让用户可以将声像导入FLIR Thermal Studio 离线分析软件中，进行离线编辑、分析和创建高级报告。也可以使用FLIR Acoustic Camera Viewer云服务完成现场分析和报告。利用FLIR Si124-PD开展日常维护工作，可以帮助客户提高检修效率，节省安装和运维费用的支出。
FLIR Si124-LD更快地发现泄漏
超声波成像技术检测压缩气体泄漏的速度比传统方法快10倍
• 快速定位泄漏点，自动上传、分析、分类问题，提高设备工作的可靠性
• 借助高分辨率声学图像和124枚内置麦克风，即使在嘈杂的工业环境中也能精确定位泄漏点
• 在屏幕上实时查看泄漏率（升/分或CFM）
降低成本，节约维护费用
很大限度地减少气体泄漏造成的额外成本
• 延长现有压缩机使用寿命，减少新压缩机购置和安装费用的支出
• 减少可能由气动系统压力损失导致的不合格产品
• 量化泄漏大小，了解能量损失量以及发现问题后节省的资金量
• 优化工时，仅需少量培训即可上手
轻松检测
使用这款方便的智能工具实时量化气体泄漏问题的严重程度
• 实时验证问题
• 上传、存储和备份数据；创建报告；使用FLIR Acoustic Camera Viewer云服务和FLIR Thermal Studio 离线桌面软件进行深入分析
• 轻便易用，支持单手操作，保证安全的同时减轻身体负担
• 增益可调节，在明亮或黑暗的环境中均可轻松查看显示屏上的图像
FLIR Si124-LD技术参数
声学测量：124枚低噪声MEMS麦克风，声音实时可视化
采样率：130K Hz
动态范围，下限：<-15 dB
动态范围，上限：>120 dB
带宽：2 kHz至65 kHz，范围可调
距离：0.3米-130米
泄漏检测与量化：自动识别泄漏，包括估计泄漏量和年度能耗损失成本
泄漏率
典型工业环境下：
>0.032升/分（0.3兆帕，3米）
>0.05升/分（0.3兆帕，10米）
安静环境下绝对很小检测值：
0.016升/分（0.12兆帕，0.3米）
用户界面
显示屏：尺寸：5英寸，800 × 480像素
色彩：24位RGB
亮度：1000 cd/m2（可调）
输入设备：电阻式触摸屏
开机指示灯：LED（红色）
视频图像分辨率：800 × 480
视场角：62° × 49°
视频帧率：25帧/秒
声像帧率：30帧/秒
变焦：2倍数码变焦
分析和报告
在线：FLIR Acoustic Camera Viewer（云服务）
离线：FLIR Thermal Studio（离线桌面软件）

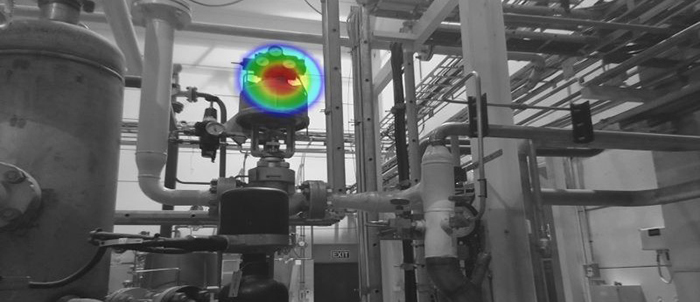

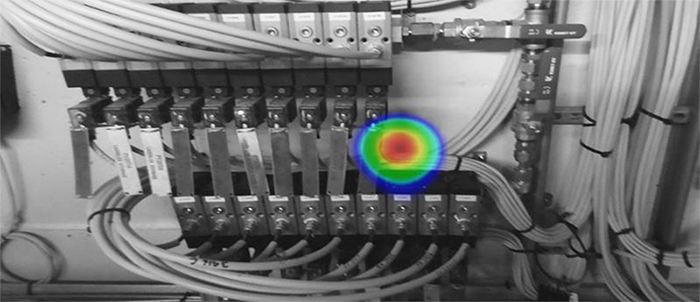

FLIR Si124 声像仪可帮助您定位压缩空气系统中的高压泄漏部位
通讯和数据存储
数据传输
• Wi-Fi 2.4 GHz和5 GHz IEEE 802.11.b/g/n/ac无线局域网
• USB存储设备
固件更新有两种方式实现：靠前种自动通过Wi-Fi；第二种通过计算机的USB。
静态图像：支持
视频录制：支持，很多5分钟
内部存储容量：32 GB，可存储2000张快照（典型值）
外部存储容量：随机附送8 GB U盘，可存储500张快照（典型值）
电源
额定输入电压
额定输入电压 12 V
很大输入电压：15 V，2.5 A
可更换式电池
锂离子充电电池组（RRC 2040）：
10.8 V，3.35 Ah，36.2 Wh
续航时间：2小时以上（视环境条件而定）
充电时间：4至6小时
很大输出电压：12.6 V，4 A
电池充电器
输入电压：19 至 26 VDC，2.8 A
很大输出电压：17.4 VDC，4.8 A
内置电池（仅用于成像仪备份）：6 Wh锂电池
深圳银飞有售FLIR Si124
环境数据
工作温度范围：-10°C 到50°C
储存温度范围：–20°C 到70°C
物理数据
成像仪尺寸：315 mm×169 mm×160 mm
成像仪重量（不含电池）：1.08 kg
电池尺寸：85 mm × 59 mm × 22 mm
电池重量：0.17 kg
总重（含成像仪及电池）：1.25 kg
