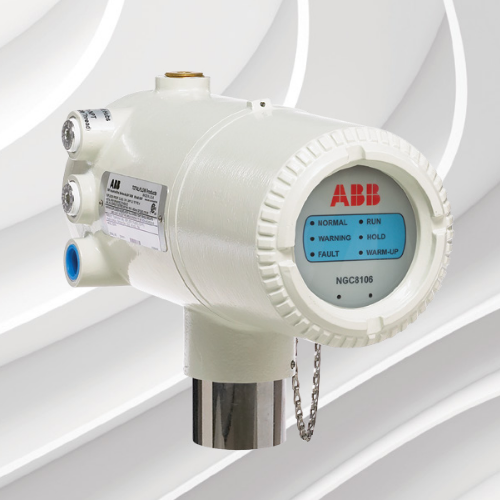

ABB的NGC8106气体分析仪的操作界面，气体分析仪的功能设置和操作通过在笔记本电脑或工作站PC上使用称为PCCU（随每个设备提供）的图形用户界面软件包完成。Windows®实用程序与专为ABB的NGC8106气体分析仪设计的软件相结合，为操作，诊断和下游数据处理提供了强大的工具。PC可以通过RS-232，USB或以太网连接直接连接到气体分析仪。通过按钮下拉框向导和对话框提示用户进行设置，操作，数据收集和监控。此外，ABB的NGC8106气体分析仪还有一个前面板显示屏6个LED作为状态指示灯：正常，警告，故障，运行，保持，预热。

ABB的NGC8106气体分析仪从头开始设计，由很少或根本没有气相色谱知识的人员进行维护。气体分析仪的硬件和软件都设计为通过易于更换的机电模块提供低维护，例如：分析模块，一个容易拆卸的色谱分组件，包含：歧管，流选择器电磁阀，GC阀门组件，双电子载体调压阀，色谱先导阀和分析处理器。加热的NGC8106馈通。样品调理模块（单片机）。数字控制器（32位处理器）。其他维护支持功能：直观的本地操作员界面PCCU.Diagnostic软件和维护向导。将PCCU的检测器输出（色谱图）数字化。远程或本地操作PCCU。快速入门指南，启动手册。

ABB的NGC8106气体分析仪旨在保留历史数据。这些数据可用于审计跟踪，维护和故障排除，以验证发射器随时间的运行情况，并为通信链路可靠性提供有限的数据备份。用户可以通过操作员界面配置NGC8106气体分析仪保留的数据周期。default1内存配置提供很近的480个分析周期，其中包含：分流（默认1）840小时，很后35天和很近一个月的分析的平均值。（缺省1）很后480个循环（诊断报告）的操作参数：审核日志（默认1）。NGC8106气体分析仪保存的数据可通过远程通信链接或笔记本电脑本地操作员界面PCCU收集。

ABB的NGC8106气体分析仪的技术参数：
NGC8106规格
尺寸：6.75“直径×16”长×9.00“高17.1cm×40.6cm×22.9cm
重量：大约28磅/12.7公斤
运输重量：约47磅/21.3公斤
防风雨结构：NEMA/Type4X/IP56，带白色聚酯粉末涂层的铝合金：载气
氦气（分析周期中的消耗速率通常<20cc/分钟）
分析时间：由应用程序确定
重复性环境下为±0.025％
整个温度范围内±0.05％

温度范围（储存）-22°F至+140°F（-30°C至60°C）
温度范围（正常）：0°F至131°F（-18°C至56°C）
温度范围（寒冷天气封闭）-40°F至+130°F（-40°C至55°C）
电源电压10.5至16VDC（可选：21至28VDC）
功耗：@0°F（-18°C）
标称值：7瓦@15VDC;650毫安
启动：15瓦直流电时为45瓦;小于3A
认证：NEC＆CECClassI，Div。1，组B，C和D，T6：CFR47，第15部分：ATEXII2G：Exd，IIB+H2T6;ClassI，Zone1EMC-EMI/RFI：EN55022，EN61000-6-1，EN61000-4-2，4-3，4-4，4-6，4-8，CISPR22-2004IECExExdIIB+H2T6;I级，1区
支持通信：两个串行数字端口，软件可选RS-232，RS-485或RS-422。一个USBMMI。USB集线器（主机和客户端）和以太网端口。
支持的协议：OPCMODBUSASCII或RTUMODBUS/TCPServerMODBUS/TCP客户端
