量程限值

　　较大量程= URL

　　建议选用量程比值尽可能低、从而可以优化变送器性能。

　　零点量程的迁移

　　零点及量程可以调节成表中限值范围内的任意值，但前提是：- 校准量程≥ 很小量程

　　阻尼

　　可选时间常数：0-60s 之间

　　这个时间常数独立于传感器响应时间。

　　开启时间

　　在很长10s 时间内以很小的阻尼运行

　　绝缘阻值

　　500 V DC 时> 100 MΩ(端对地)

　　压力限值：

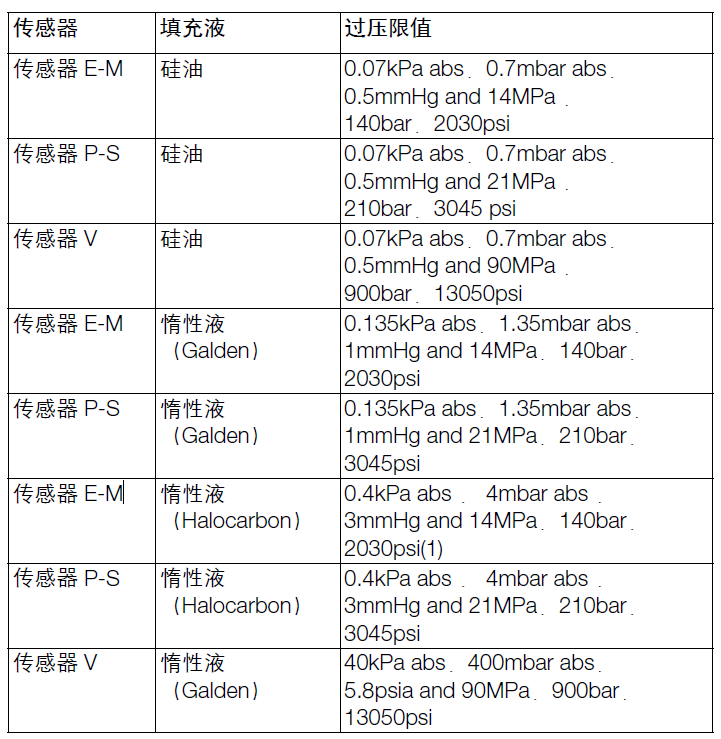

　　过压限值

　　变送器无损坏

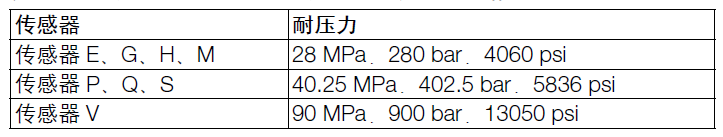

　　耐压力

　　变送器可以承受下述过程压力，不会发生泄露：

　　符合ANSI/ISA–S82.03 流体静压力测试要求

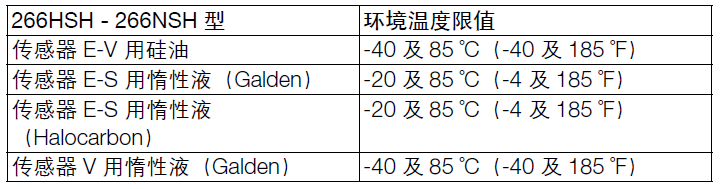

　　温度限值˚C(˚F)

　　环境温度即工作温度

　　重要

　　如果在大气条件不利的情况下使用，则遵循相应保护类型的相关证书/ 认证所规定的温度范围。

　　性能规格

　　根据IEC 60770 参考条件的规定，在线性模式下，环境温度为20 °C(68 °F)，相对湿度为65%，大气压力为1013 hPa(1013mbar)，安装位置采用竖隔膜，以零为起点的测量范围适用于带AISI 316 L ss 或Hastelloy 规格隔膜的变送器，HART 数字微调值为4mA-20mA 量程终值。除非另行规定，否则以量程的% 百分比来表示误差。与范围上限相关的某些性能会受到实际量程比(TD)(范围上限(URL)与校准量程的比值)的影响。建议选用量程比值尽可能低、从而可以优化性能特征的变送器用传感器。

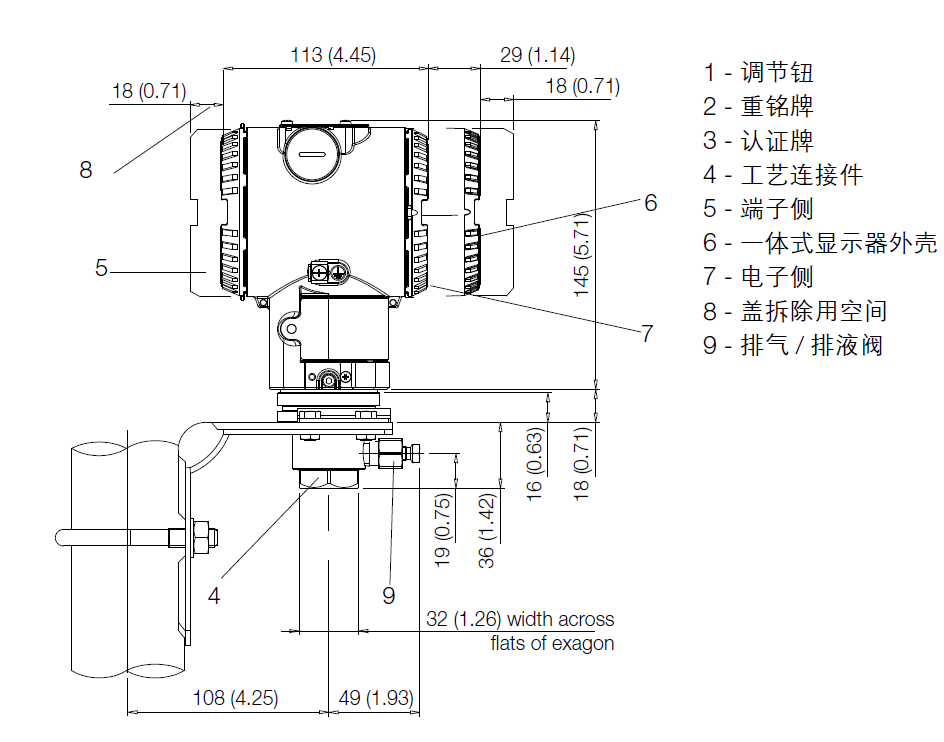

266NSH变送器环境限制

　电磁兼容性(EMC)

　　符合EN 61326以及NAMUR NE-21，浪涌抗扰度(带浪涌保护器):4 kV

　　根据IEC 1000-4-5 EN 61000-4-5)

　承压设备指令(PED)

　　遵循97/23/EEC川类日模块。

　湿度

　　相对湿度:较大100冷凝，结冰:允许

　抗振性

　　频率在1000 Hz范围内时，加速度不超过2g(根据IEC 60068-2一6)。

　耐冲击性

　　加速度:50 g

　　持续时间:11 ms(根据IEC 60068-2-27

　潮湿且灰尘大气条件

　　变送器具有防尘防沙性，并具有浸入效应保护，符合EN 60529(1989)一IP 67(根据要求可以是I P 68)的要求，或者符合NEMA-4X或J IS-C0920的要求。

　　IP65要求带Harting Han连接器。

266NSH变送器电气特征及选件

　HART 数字通信及4-20mA 输出

　电源

　　变压器的工作电压范围为10.5-42V DC，为空载运行，具有反极性连接保护(其它负载条件下允许在42V DC 以上的电压条件下工作)。对于获得EEx ia 及其它本质安全认证的变送器，其电源不得超过30V DC。

　　在带有选配浪涌保护器的情况下，很低工作电压增加到12.3VDC。

　纹波

　　根据HART 规范，在250 欧姆的负载下，较大为20mV。

　负载限制

　　4-20mA 及HART 状况下的总回路电阻：

　　HART 通信要求至少250 Ω 的电阻。

　指示器(选配)

　一体式显示器(代码L1)

　　宽屏LCD，128 x 64 像素，52.5 x 27.2mm(2.06 x1.07 in.)点阵。多种语言。4 个按键用于装置配置和管理。轻松设置，以用于快速试运行。用户可选且以应用为基础的可视化功能。瞬时总流量指示。

　　显示器还可以指示静态压力、传感器温度及诊断消息，并提供配置工具。

　采用透窗技术(TTG)控制的显示器(代码L5)

      跟上述一体式显示器相同，但配置有创新型TTG 键盘，能够在无需拆除变送器外壳盖的情况下激活装置的配置及管理菜单。TTG键盘具有防止意外激活的保护措施。

　标准型显示器(代码Lg)

　　显示面板无按钮。

　浪涌保护(选配)

　　较大4kV

　　- 1.2μs 升压时间/ 达到半值的50 μs 延迟时间

　　- 8μs 升压时间/ 达到半值的20μs 延迟时间

　输出信号

　　4-20mA 双线，用户可选的线性或平方根输出，3/2 或5/2 电源，双向流的平方根，22 点线性化表(例如，适用于卧式或球形贮罐的液位测量)。

　　通过基于Bell 202 FSK 标准的协议，HART® 通信能够提供叠加于4-20mA 信号的数字过程变量。

　输出电流限值(根据NAMUR 标准)

　过载条件

　　- 下限：3.8mA(可在3.8-4mA 的范围内设置)

　　- 上限：20.5mA(可在20-21mA 的范围内设置)

　报警电流

　　- 下限：3.6mA(可在3.6-4mA 的范围内设置)

　　- 上限：21mA(可在20-22mA 的范围内设置)

　　工厂设置：大报警电流

　引压管阻塞诊断(PILD)

　　引压管阻塞诊断(PILD)通过HART 通信生成报警。还可以对装置进行设置，使其将模拟输出信号驱向“报警电流”。

　标准供货(可以通过附加订购代码分别指定)

　　– 水平连接法兰轴上的插头;PVDF Kynar 插件和垂直连接式盲法兰不配置任何其他器件(无排水/ 排气阀)

　　– 通用(无电气认证)

　　– 无显示器、无安装架、无浪涌保证装置

　　– 英文手册和标签

　　– 压力单位：kPa，温度单位：ºC

　　– 无测试、检验或材料可追溯性认证

　　如果制造前未另行通知，则用户负责选用适当的接液材质及填充液，以与过程介质相兼容。

　　NACE 符合性应遵循MR0175 的建议。此外， 如果采用了MR0175，AISI 316 以及哈氏合金C-276 的使用还应遵循MR0103 的要求。

　FOUNDATION 现场总线输出

　　装置类型

　　链路主站装置

　　执行链路活动调度器(LAS)功能。

　　制造商代码：000320(hex)

　　装置类型代码：0007(hex)

　电源

　　变压器的工作电压范围为9-32V DC，极性独立，可以带也可以不带浪涌保护器。

　　要获得EEx ia 认证，则应根据FF-816 的规定，电源不得超过24V DC(实体认证)或17.5V DC(FISCO 认证)。

　电流消耗

　　工作电流(静止)：15mA

　　故障电流限制：较大20mA

　输出信号

　　物理层符合IEC 1158-2/EN 61158-2 要求，传送到Manchester II 调制装置，速率为31.25 kbit/s。

　功能块/ 执行期

　　3 个增强型模拟输入块/ 很长时间25 ms(每个)

　　1 个增强型PID 块/ 很长时间40 ms

　　1 个标准ARitmetic 块/25 ms

　　1 个标准输入选择块/25 ms

　　1 个标准控制选择块/25 ms

　　1 个标准信号识别块/25 ms

　　1 个标准积分器/ 累加器块/25 ms

　其它功能块

　　1 个增强型资源块

　　1 个带校准功能的自定义压力转换块

　　1 个自定义高级诊断转换块，包括插入式输入线路检测

　　1 个自定义本地显示转换块

　链接对象数量 35

　VCR 数量 35

　输出接口

　　达到H1 标准的FOUNDATION 现场总线数据通信协议，遵循V. 1.7规范。

　一体式显示器

　　宽屏LCD，128 x 64 像素，

　　52.5 x 27.2mm(2.06 x 1.07 in.)点阵多种语言。

　　4 个按键用于装置配置和管理。

　　瞬时总流量指示。

　　显示器还可以指示静态压力、传感器温度及诊断消息，并提供配置工具。

　变送器故障模式

　　在变送器故障条件下，输出信号锁定为很后一个有效值，该值由自诊断装置予以检测，同时该装置还能够显示故障模式。如果出现电路板故障或短路，为安全起见，变送器消耗电流限制为一个规定的值(大约20 mA)。

　PROFIBUS PA 输出

　装置类型

　　符合Profiles 3.0.1 的压力变送器

　　识别号：3450(hex)

　电源

　　变压器的工作电压范围为9-32 V DC，极性独立，可以带也可以不带浪涌保护器。

　　要获得EEx ia 认证，则电源不得超过17.5 V DC。

　　FISCO 型要求进行本质安全安装。

　电流消耗

　　工作电流(静止)：15 mA

　　故障电流限制：较大20 mA

　输出信号

　　物理层符合IEC 1158–2/EN 61158–2 要求，传送到Manchester II调制装置，速率为31.25 kbit/s。

　输出接口

　　PROFIBUS PA 通信， 符合Profibus DP50170 第2 部分/DIN19245 第1-3 部分的要求。

　输出更新时间

　　25 ms

　　功能块

　　3 个模拟输入块，3 个转换块，1 个物理块。

　一体式显示器

　　宽屏LCD，128 x 64 像素，52.5 x 27.2mm(2.06 x 1.07 in.)点阵。

　　多种语言。

　　4 个按键用于装置配置和管理。

　　轻松设置，以用于快速试运行。

　　用户可选且以应用为基础的可视化功能。

　　瞬时流量指示。

　　显示器还可以指示静态压力、传感器温度及诊断消息，并提供配置工具。

　变送器故障模式

　　在变送器故障总条件下，可以将输出信号(由自诊断装置检测)强制设置为一个规定的条件，用户可将其选择为安全值、上一个有效值或计算值。

　　如果出现电子故障或短路，为网络安全起见，变送器消耗以电子方式限制为一个规定的值(大约20mA)。
