ABB的T5100导波雷达液位变送器的图形显示功能集成到全数字电子模块中。使用这种新的格式，K-TEK能够将波形屏幕添加到模块化电子设备中，同时可以轻松进行多项选择设置菜单。这些菜单可以更改为许多不同的语言，方便在全球范围内调试。

MT5100导波雷达液位变送器在恶劣的应用中提供卓越的性能。微波能量的脉冲使用刚性棒或柔性电缆型探针引导至产品表面。该组件没有移动部件，并且由于光束发散而没有能量损失。MT5100导波雷达液位变送器可提供多种耦合器和探头类型，以适应诸如分离桶，给水加热器，生产容器和分离器等应用。MT5100导波雷达液位变送器不仅用316L不锈钢作为标准探针材料，还含有哈氏合金C-276和蒙乃尔合金等材料可用于酸性或腐蚀性的服务。

MT5100导波雷达液位变送器特征：
总体和接口水平从单一过程渗透测量（见选项）
带波形屏幕的图形显示
全数字电子
弱信号报警
很宽的选择接液材料
雷达信号沿着波导传播 - 消除虚假回波并将信号损失降到很低
没有移动部件
2线回路供电
长度从1至65英尺/0.3至19.8米

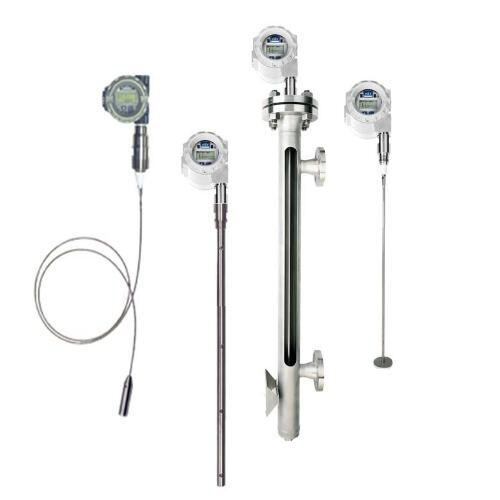

刚性，柔性电缆和同轴探头

MT5100导波雷达液位变送器选项
FOUNDATION fieldbus输出
玻璃观察窗口
316不锈钢外壳
遥感器

分辨率：+/- 0.063in。/1.6mm
重复性：0.1英寸/ 3毫米
环境温度：-40至151ºF（-40至66ºC）
测量准确度，水平
同轴探头或静水井/室：+/- 3mm
单根电缆或棒：+/- 5mm至15.24m（50.0ft）/
+/- 25mm至66m（217英尺）
测量精度，界面水平和ULD模式：所有探头+/- 1.0英寸/ 25毫米
电源电压：
13.5至36 Vdc - 4-20mA HART回路供电
9至32 Vdc - FOUNDATION fieldbus
输出/通讯：4-20 mA HART
SIL 2/3认证IEC 61508
FOUNDATION fieldbus：
符合ITK 5.1.0
5个AI和1个PID模块
静态电流为15.8 mA
LAS能力

能量消耗
4-20mA：36.0Vdc - 3.6mA 0.13瓦; 21mA 0.76瓦
在13.5 Vdc - 3.6mA时0.046瓦; 21mA 0.28瓦
HART模式（4.0mA）：
在36.0伏直流电时为0.144瓦;在13.5伏直流电时为0.054瓦
FOUNDATION fieldbus：高达为0.5
