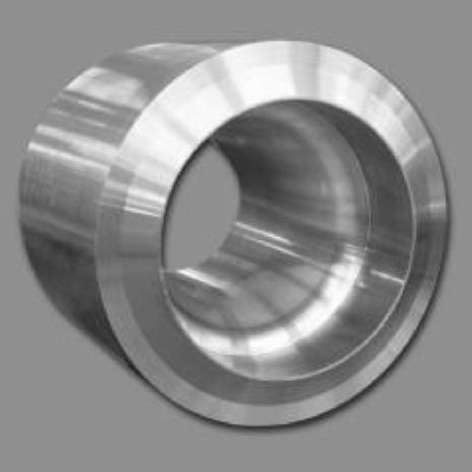

ABB喷嘴流量计Nozzle
喷嘴流量计适用于高速流量测量,以防止流体对孔板产生腐蚀或磨损等。喷嘴并不依靠锐边(性能会随使用而下降)来提高精度,因此,可保持长时间的高精度,常用于高压蒸汽的流量测量。

在相同设计下,喷嘴流量计的测量流速要高于度高于孔板55%。对于蒸汽测量,压损不会太大,这种效应有利于蒸汽加热,产生温升。

ABB喷嘴流量计Nozzle

ABB喷嘴流量计符合如下设计标准

□ISA (1932)

□长径喷嘴(高速和低速)

□ASME径部取压喷嘴,PTC6

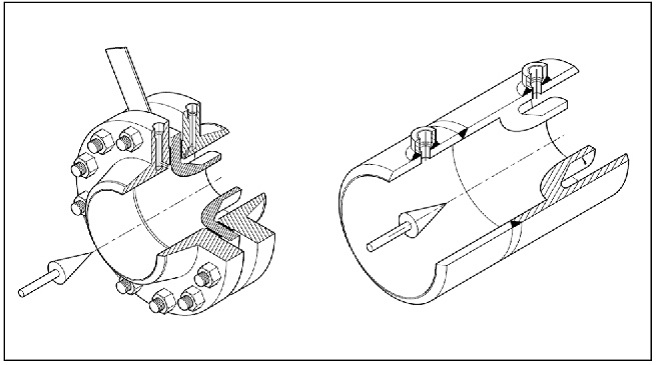

喷嘴流量计的结构适于法兰夹持安装(处于螺栓孔内)或焊接安装。

计算

依据BS EN ISO5167-1:2003进行计算,除非另有要求。

其它适用计算标准包括

□ASME

□AGA 报告3

□R W Miller

□L W Spink

压损通常为所生成差压的40%-95%,取决于孔径比(d/ D)。

技术参数

较大工作压力

受实际应用及材料选择限制

高达工作温度

取决于材料选择及实际应用

管道尺寸(标准)

25-600mm (1英寸-24英寸)

根据用户要求,可进行大型管道制造

接头

1/2英寸NPT (标准),还可提供1/2 英寸BSPT,1/2 英寸插座焊接,1/2英寸NB Nipolet,1/2英寸NB Nipoflanges 等。

材料

316和316L不锈钢

其它材料(包括高温合金)

检测/文档资料

提供所有适用的NDT、文档资料及认证
