特点：

- 1/2，1 与1-1/2” NPT 口径

- 精度±0.5%

- 法兰结构

- 多种标准孔径

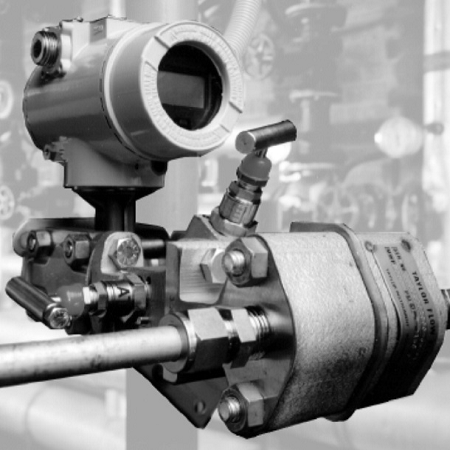

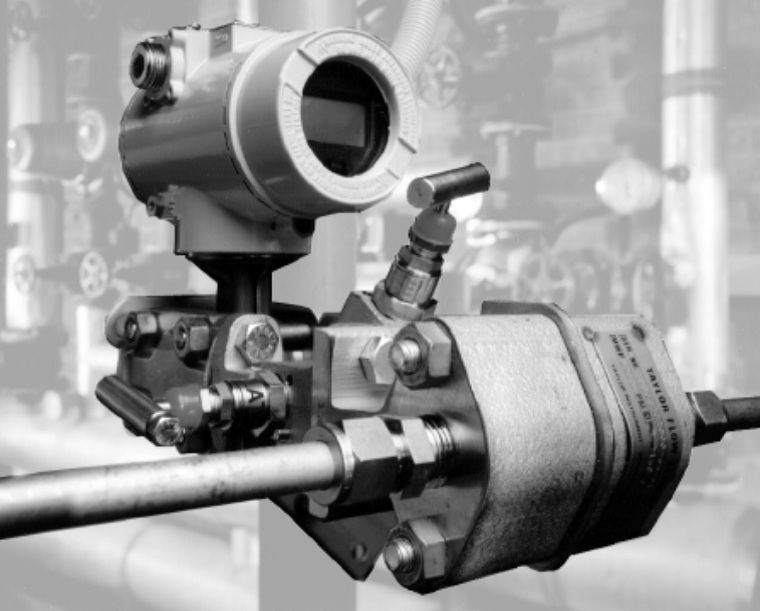

一体式内藏孔板流量元件1/2，1，1-1/2”管径，1330L 型

一体式内藏孔板是一种一次流量元件，与差压变送器配合，形成完整的差压流量计。它能对工厂计量操作和研究项目中常见的微小流量进行易于安装、成本低廉的测量。订购时可选择NPT内螺纹或法兰连接，并配有前后直管段。孔板组件可以直接与变送器连接，或者选购适配器套件155S711 进行远程安装。

精度

校验后的精度

实际流量的±0.5%，在校验范围内运行，使用K平均值

未校验时相对于各种孔径的精度

0.020-0.065 流量的±5%

0.113-0.500 流量的±2%

0.612-1.127 流量的±1.5%

额定压力

螺纹型

1/2in.及1in.NPT：3000psig(21000kPa)，300℉(150℃)时

1-1/2NPT：1500psig(10500kPa)，300℉(150℃)时

法兰型

Class150 ANSI：275psig(1900kPa)MWP，100℉(38℃)时

Class300 ANSI：720psig(5000kPa)MWP，100℉(38℃)时

结构材料

螺纹型本体 316SST，

孔板 316SST，哈氏合金-C1

法兰型配件 全316SST

密封垫片 硅酸盐陶瓷填充TFE

同心孔径

1/2 in. 0.020，0.035，0.065，0.113，0.150，0.270，0.340 in.

1 in. 0.020，0.035，0.065，0.113，0.150，0.270，0.340，0.500，0.612， 0.735 in.

1-1/2 in. 0.500，0.612，0.750，0.918，1.127 in.

管径

1/2，1与1-1/2" in.

管道规范

采用40，80 管道系列标准

与变送器的连接

带垫片的平坦表面，螺栓联接在变送器或3阀组上。

产品前后面尺寸

螺纹型：

1/2及1in.：3-11/16in.(93.7mm)

1-1/2in.：4-1/16in.(103.2mm)

法兰型：

1/2 & 1in.：24in.(609.6mm)长度

1-1/2in.：38in.(965.2mm)长度

NACE 标准

制造材料为316SST，带有316SST 孔板和316SST及哈氏合金C 孔板，符合NACE 标准MR-0175-88。合规性仅适用于流程接液材料，不包括螺栓。

额定温度

较大300℉(148.9℃)

重量

1330L

无法兰

(1/2in.与1in.) 4.9lb(2.2kg)

(1-1/2in.) 7.5lb(3.4kg)

Class150 ANSI 法兰

(1/2in.与1in.) 11.6lb(5.3kg)

Class300 ANSI 法兰

(1/2in.与1in.) 17.6lb(8kg)

Class150 ANSI 法兰

(1-1/2in.) 18.8lb(8.5kg)

Class300 ANSI 法兰

(1-1/2in.) 24.8lb(11kg)
