ZX8575MV 极性测试仪 电感测试仪
产品描述

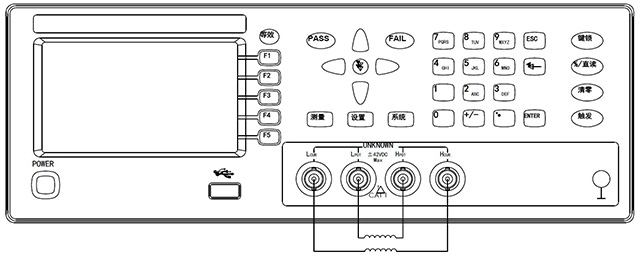

ZX8575MV测试端接法(如下图)：
测试原理：通常一个电感，是无法测试极性的，必须通过与标准电感的比较，才能判断极性；如下图所示，两个电感一个是测试电感，一个是标准电感。
仪器一共四个测试端，从左到右依次为：Lcur,Lpot,Hpot,Hcur
Lpot–Hpot中间两个测试端：连接标准电感
Lcur-Hcur外面两个测试端：连接测试电感（被测电感）

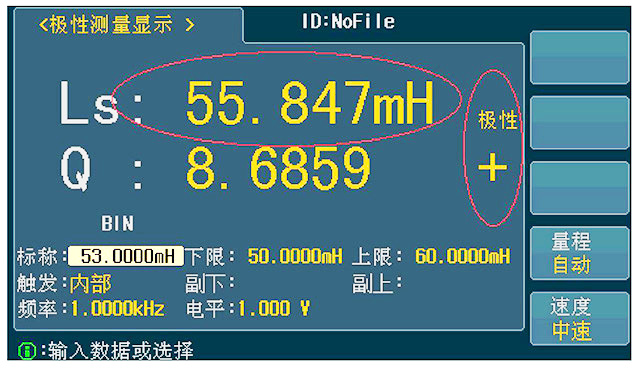

ZX8575MV极性测量界面
在极性测量界面，可设定：标称值，Ls下限值，Ls上限值，Q下限值，Q上限值，
频率，电平；如不连接自动化测试设备，量程请调节为：自动。
速度：快速，中速，慢速，超快
极性为：+或者-两种情况！
特别注意：仪器面板PASS（合格）、FAIL（不合格）指示灯，仅仅是Ls_Q合格不合格的指示，与极性无关。
ZX8575MV技术参数/PARAMETER
|
型号 |
||
|
测试频率 |
50Hz ～ 200kHz, 37个典型频点 |
|
|
测试参数 |
L，Q，P（极性） |
|
|
测试方式 |
L0:标准电感 Lx:被测电感 |
|
|
测试速度 |
快速:50次/秒、中速:20次/秒、慢速:6次/秒 |
|
|
测试电平 |
50mV-2.0V，连续可调 |
|
|
信号源阻抗 |
30Ω / 100Ω |
|
|
量程方式 |
自动、保持 |
|
|
触发方式 |
内部、手动、自动、外部、总线 |
|
|
显示 范围 |
SH |
0.1 mΩ ～ 99.999MΩ |
|
P |
-179.99 o ～179.99o |
|
|
比较器 |
PASS、HI、LOW(PASS/FAIL LED显示) |
|
|
接口 |
GPIB（选件） |
|
|
RS232C、UsbHost、Usb Device、Handler |
||
|
存储器 |
内部50组，外部U盘500组文件 |
|
|
温度湿度 |
0℃～40℃，相对湿度≤75% |
|
|
电源要求 |
电压：100～120 Vac或198～242 Vac |
|
|
频率：46～64 Hz，功率大于50 VA |
||
|
体积(WxHxD) |
310mmx110mmx315mm |
|
|
重量（净重） |
5.5Kg |
|
订购信息/ORDER
ZX8575BT电感器极性测试仪
ZX8575MV：可同时测试电感和极性
